» FI-Schutzschalter Typ B 40A 30mA F204B-40/0,03 ABB · TypB FI Allstromsensitiv für den Verteiler Einbau

Fehlerstrom-Schutzschalter ABB F204B-40/0,03 der Baureihe F200 mit Fehlerstromtyp B allstromsensitiv. F204 B-40/0,03 der Markenqualität von ABB. Natürlich mit Prüftaste (in ON-/OFF-Position plombierbar). Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE. Die Entnahme aus Verbund mit Querverdrahtungsschienen ist ohne Einsatz von Werkzeug möglich.

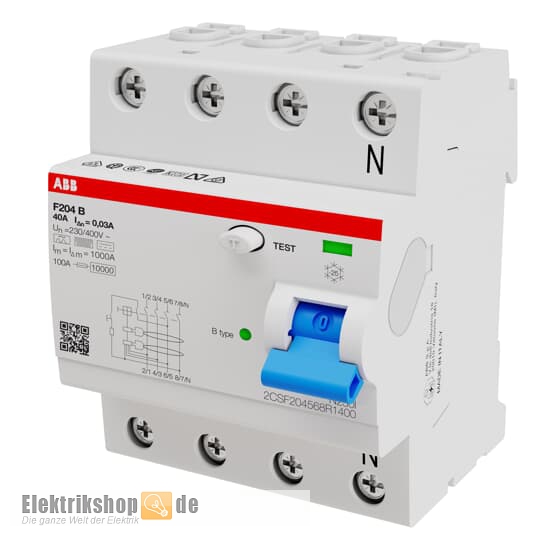

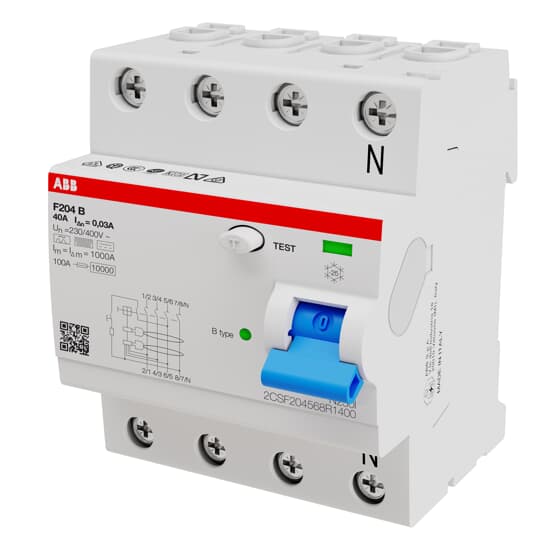

FI-Schutzschalter Typ B 40A 30mA F204B-40/0,03 ABB

Die Fehlerstrom-Schutzschalter der Baureihe F200 TYP-B kommen bei nicht-lineare Schaltungen zum Einsatz, welche die Fehlerströme mit hohem Gleichstromanteil (> 6 mA) bzw. Wechselfehlerströme mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Sie haben eine sehr gute Erkennung glatter Gleichströme und hochfrequente Ströme bis zu 2 kHz.

Anschlussmöglichkeit

• Einspeisung: von oben oder unten (vorzugsweise unten)
• Doppeltgerichtete Zylinderklemmen
• Klemmengröße vorn - oben / unten für Leitungen: 25 / 25 mm²
• Klemmengröße hinten - oben / unten für Leitungen / Phasenschienen: 10 / 10 mm²

Einsatzgebiete (einige Beispiele)

• Frequenzumrichter mit Drehstrom-Anschluss
• AC-Teil der Gleichstromanlagen (Photovoltaik, USV-Anlagen)
• E-Mobility Ladestationen
• Kräne (Industrie und Handwerk)
• Drehzahlgeregelte Werkzeugmaschinen (z. B. Fräs-,Schleifmaschinen, Drehbänke)

Hier finden Sie die passende FI-Phasenschiene; Typ B FI-Schalter weiterer Hersteller in der Kategorie FI-Schutzschalter. Weitere Schaltgeräte wie Leitungsschutzschalter in großer Auswahl sind unter Verteilereinbau gelistet.

Daten FI-Schutzschalter Typ B

• Hersteller: ABB
• Baureihe F200
• Typ: F204 B-40/0,03
• Hersteller-Nr.: 2CSF204568R1400
• EAN/GTIN: 8012542784807
• Anzahl Pole: 4
• Zeitverzögerung FI: kurzzeitverzögert
• Verzögerungszeit (τ): 10 ms
• Neutralleiter: rechts
• Montageart: DIN-Schiene EN 60715 (35 mm) mit Montageclip
• Anschlussart: Schraubklemme
• Für Wechselfehlerströme und pulsierende Gleichfehlerströme
• Fehlerstromart: Typ B
• allstromsensitiv
• Für glatte Gleichfehlerströme
• Elektronischer max. Eigenverbrauch: 1,2 W
• Verlustleistung: 6,95 W
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Bemessungsspannung Ue: 230/400 V AC
• Isolationsspannung Ui: 500 V AC
• Bemessungsfrequenz: 50 / 60 Hz
• Min/Max. Betriebsspannung der Prüfeinrichtung IEC: 170/253 V AC
• Max. Betriebsspannung der Prüfeinrichtung IΔn = 30 mA
• Bemessungsfehlerschaltvermögen IΔm = Im: 1 kA
• Überlastschutz/Bemessungskurzschlussstrom Inc = IΔc: 10 kA
• Stoßstromfestigkeit: 3000 A
• Schaltstellungsanzeige: Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Schaltspiele
• Lebensdauer mechanisch 20.000 Schaltspiele
• Berührungsschutz nach DIN VDE 0106 Teil 100
• Schaltstellenanzeige: ja
• Verschmutzungsgrad: 3
• Freiauslösung: ja
• Prüftaste: ja (Blau)
• Entnahme aus Verbund: ja (ohne Einsatz von Werkzeug von unten)
• Zusatzeinrichtungen möglich: ja
• plombierbar in EIN-AUS-Position
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE
• Temperatur an der Einbaustelle: -25 °C...+65 °C
• Schutzart: IP20
