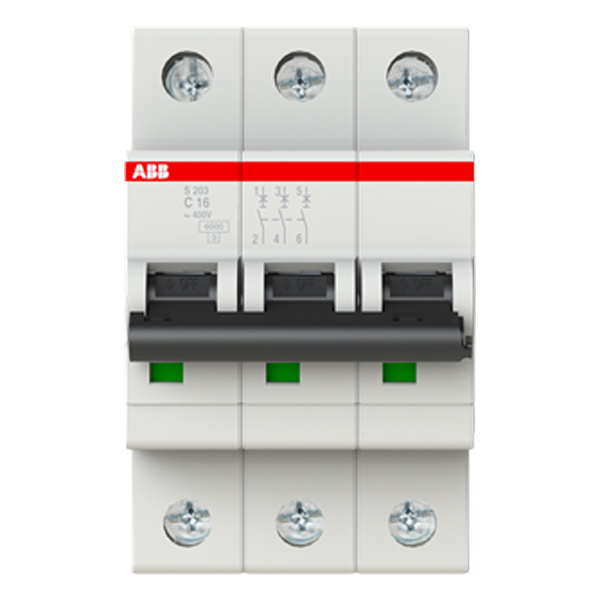

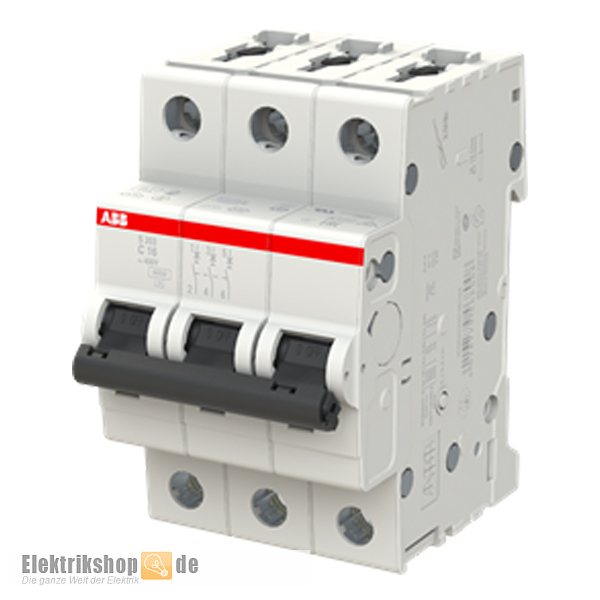

» ABB S203-C16 Sicherungsautomat · Leitungsschutzschalter 16A C 3-polig · Sicherung · Automat

Leitungsschutzschalter 3polig 16A von ABB nach DIN VDE 0641 Teil 11, mit optimierter Schnellbefestigung, ermöglicht im Verbund mit der System pro M compact® Querverdrahtungsschiene das einfache, schnelle Herauslösen und Einsetzen der Geräte. Standard-Sicherungsautomat für Leitungsschutz mit der Auslösecharakteristik C für die Montage auf der DIN-Hutschiene. Der ABB-LS-Schalter ist plombierbar.

ABB S203-16 Sicherungsautomat 16A Charakteristik C 3-polig

Sicherungsautomaten, Einbauautomaten mit Kombiklemme, für Schienenverdrahtung und Zuleitungsanschluss ohne zusätzliche Anschlussstücke möglich, Für den Einsatz mit und ohne Zusatzeinrichtungen (z.B. Hilfsschalter) vorgesehen.

Anschlussmöglichkeit

• Sammelschiene: 10 / 10 mm²
• Feindrähtig mit Aderendhülse: 0,75 - 25 mm²
• Feindrähtig: 0,75 - 25 mm²
• Starr: 0,75 - 35 mm²
• Mehrdrähtig: 0,75 - 35 mm²

Weitere ABB LS-Schalter finden Sie in der Kategorie ABB Leitungsschutzschalter, passende Fehlerstrom-Schutzschalter unter ABB FI-Schutzschalter. Verteiler für den Einbau führen wir unter Verteilungen.

Daten ABB S203-C16

• Hersteller: ABB
• Typ: S203-C16
• Hersteller Nr.: 2CDS253001R0164
• EAN/GTIN: 4016779468008
• Produktreihe: S200
• System pro M compact
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
• Einspeisung: beliebig
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Bemessungsstrom: 16 A
• Polzahl: 3-polig
• Auslösecharakteristik: C
• Bemessungsspannung nach IEC 60898-1: 400 V AC
• Bemessungsspannung nach IEC 60947-2: 440 V AC
• Bemessungsisolationsspannung nach IEC/EN 60664-1: 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
• Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
• Bemessungsschaltvermögen: 6 kA (AC/DC)
• Bemessungsfrequenz: 50 / 60 Hz
• Grenzkurzschlussausschaltvermögen (Icu): (230 V AC) 20 kA; (400 V AC) 10 kA; (440 V AC) 10 kA
• Bemessungsausschaltvermögen Im: (230 V AC) 15 kA; (400 V AC) 7.5 kA; (440 V AC) 7.5 kA
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Zubehör anbaubar: ja
• Standfestigkeit: elektrisch 20.000 AC Zyklen, mechanisch 20.000 Zyklen
• Breite in Teilungseinheiten: 3
• Maße (BxTxH): 52,5 x 69 x 88 mm
• Einbautiefe: 69 mm
• Betriebstemperatur: -25 ... +55 °C
• Schutzart (IP): IP20
