Produktbeschreibung
Leitungsschutzschalter ABB S201-B16 nach DIN VDE 0641 Teil 11 für Leitungsschutz 16 A, mit optimierter Schnellbefestigung, ermöglicht im Verbund mit der System pro M compact® Querverdrahtungsschiene das einfache, schnelle Herauslösen und Einsetzen der Geräte. Standard-Sicherungsautomat für Leitungsschutz mit der Auslösecharakteristik B für die Montage auf der DIN-Hutschiene. Der ABB-LS-Schalter ist plombierbar.

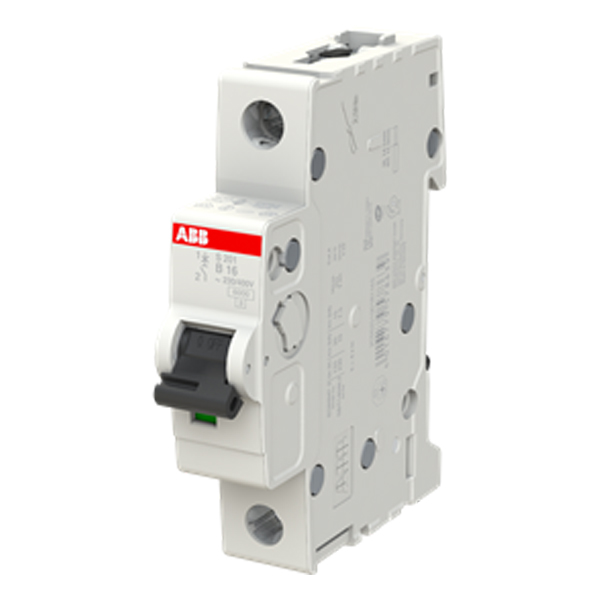

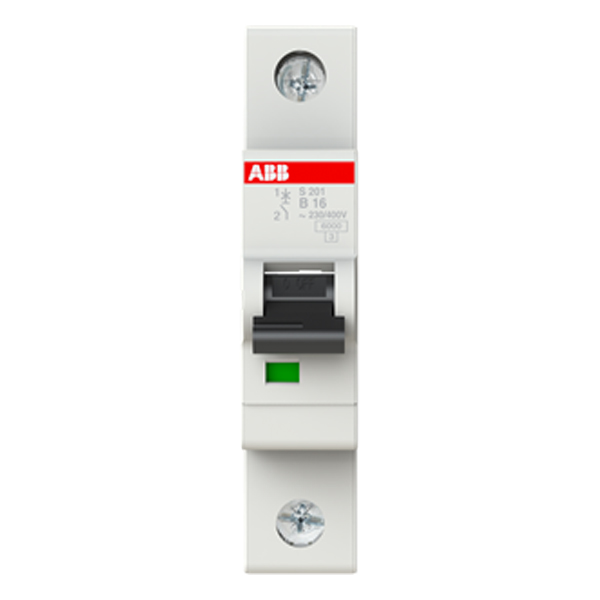

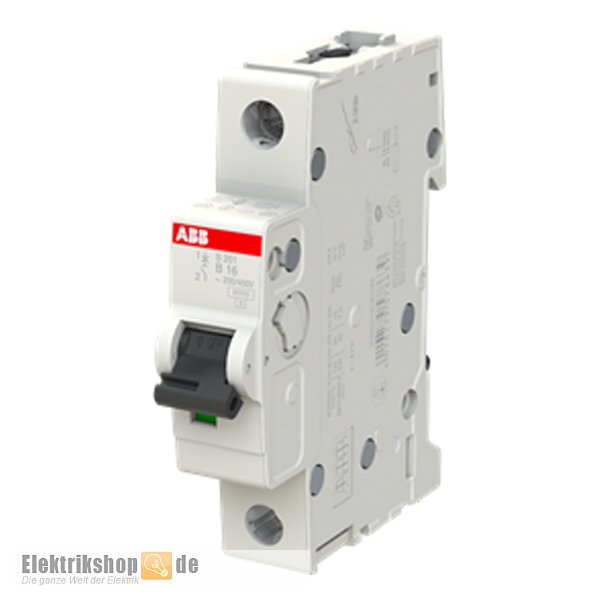

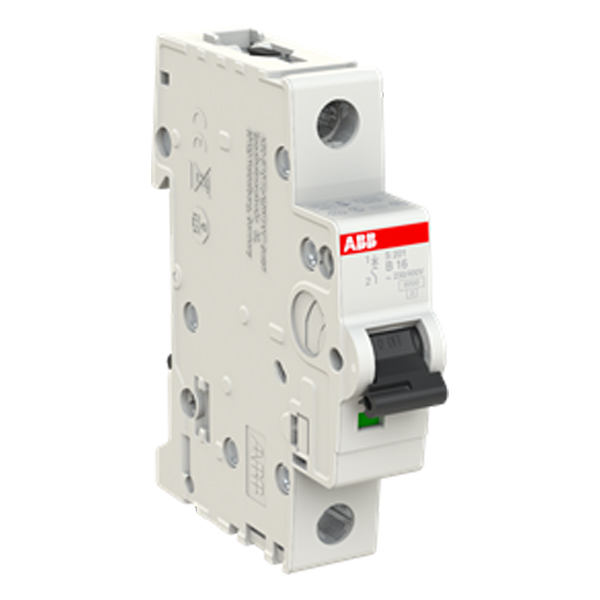

ABB S201-B16 Sicherungsautomat 16A 1-polig B16
ABB Sicherungsautomat B16, Einbauautomaten mit Kombiklemme, für Schienenverdrahtung und Zuleitungsanschluss ohne zusätzliche Anschlussstücke möglich. Der 16A Automat ist für den Einsatz mit und ohne Zusatzeinrichtungen (z.B. Hilfsschalter) vorgesehen.
Anschlussmöglichkeit
- Sammelschiene: 10 / 10 mm²
- Feindrähtig mit Aderendhülse: 0,75 - 25 mm²
- Feindrähtig: 0,75 - 25 mm²
- Starr: 0,75 - 35 mm²
- Mehrdrähtig: 0,75 - 35 mm²
Weitere ABB LS-Schalter finden Sie in der Kategorie ABB Leitungsschutzschalter, passende Fehlerstrom-Schutzschalter unter ABB FI-Schutzschalter.
Daten ABB S201-B16
- Hersteller: ABB
- Typ: S201-B16
- Hersteller Nr.: 2CDS251001R1165
- EAN/GTIN: 4016779578639
- Produktreihe: S200
- System pro M compact
- Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
- Einspeisung: beliebig
- Schaltstellungsanzeige: Rot ON / Grün OFF
- Bemessungsstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsspannung nach IEC 60898-1: 230 / 400 V AC
- Bemessungsspannung nach IEC 60947-2: 230 V AC
- Bemessungsisolationsspannung nach IEC/EN 60664-1: 440 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
- Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
- Bemessungsschaltvermögen: 6 kA (AC/DC)
- Bemessungsfrequenz: 50 / 60 Hz
- Grenzkurzschlussausschaltvermögen (Icu): (133 V AC) 20 kA, (230 V AC) 10 kA
- Bemessungsausschaltvermögen Im: (133 V AC) 15 kA; (230 V AC) 7.5 kA
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Zubehör anbaubar: ja
- Standfestigkeit: elektrisch 20.000 AC Zyklen, mechanisch 20.000 Zyklen
- Breite in Teilungseinheiten: 1
- Maße (BxTxH): 17,5 x 69 x 88 mm
- Einbautiefe: 69 mm
- Betriebstemperatur: -25 ... +55 °C
- Schutzart (IP): IP20
