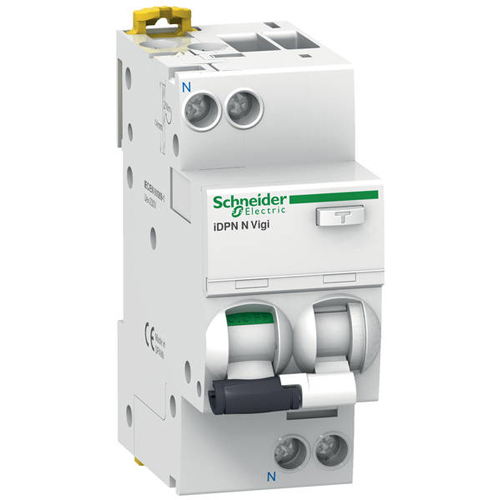

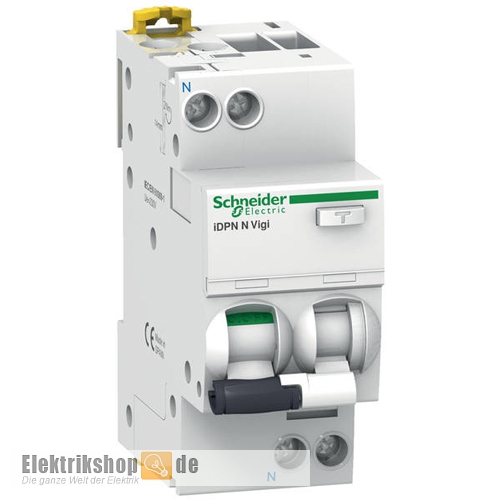

FI/LS-Schalter C16/30mA A9D32616 Schneider Electric

FI/LS-Schalter C16/30mA A9D32616 Schneider Electric
Bildansicht öffnen
Schneider Electric
Verfügbarkeit:AMPEL_GRUEN
Lieferzeit:1-4 Werktage
Art.Nr.:O3813874
54,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Online-Fachhandel seit 2004, Original-Markenware, 30 Tage Rückgaberecht für Privat und Gewerbe

  Artikeldatenblatt drucken
  Frage zum Artikel

  • Produktbeschreibung

    FI/LS-Schalter A9D32616 Schneider Electric, C16 30mA für den Verteilereinbau. Mit VisiTrip-Störungsanzeige und eindeutige Schaltstellungsanzeige VisiSafe durch Markierungen am Hebel. Die Montage und Demontage des FI/LS-Schalters auf Hutschiene 35mm erfolgt durch werkzeuglose und frontseitige Handhabung des Fixierungselementes.

    Schneider FI/LS-Schutzschalter A9D32616 C 16A/30mA

    Kombinierter FI-Schalter/Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE 0100 Teil 430 sowie für den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE 0100 Teil 410. Geringe Baugröße, Schaltstellungsanzeige und Prüftaste.

    Weitere Artikel für den Verteilereinbau sind z.B. Leitungsschutzschalter, Treppenlichtzeitschalter oder Zeitschaltuhren. Die dazugehörigen Verteiler finden Sie in der Kategorie Verteilungen.

    weitere Eigenschaften

    • Schutz von Personen bei direkter Berührung (≤ 30 mA)
    • Schutz von Personen bei indirekter Berührung (≥ 100 mA)
    • Schutz von Anlagen gegen Brandgefahr (300 mA)
    • für Wechselfehlerströme und pulsierende Gleichfehlerströme
    • Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters an der Frontseite
    • Mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes
    • VisiTrip-Störungsanzeige
    • Schaltstellungsanzeige VisiSafe
    • Prüftaste

    Anschlüsse

    • Einzelklemme 1-16 mm² fest
    • Einzelklemme 1-10 mm² flexibel mit Kabelende
    • Einzelklemme 1-10 mm² flexibel ohne Kabelende

    Daten Schneider A9D32616

    • Hersteller: Schneider Electric
    • Typ: FI/LS C16/0,03A/1+N-A
    • Hersteller-Nr.: A9D32616
    • EAN/GTIN: 3606480472077
    • Baureihe: Acti 9
    • Kurzbezeichnung des Geräts: IDPN N Vigi
    • Technologie der Auslöseeinheit: Thermomagnetisch
    • Montage: DIN Schiene 35 mm
    • Polzahl: 1P + N
    • Neutralposition: links
    • Fehlerstrom-Typ A
    • Mitschaltender Neutralleiter: ja
    • Bemessungsspannung: 230 V ~
    • Bemessungsfrequenz 50 Hz
    • Bemessungsfehlerstrom: 30 mA
    • Bemessungsstrom: 16 A
    • Bemessungsschaltvermögen: 6 kA
    • Nennisolationsspannung Ui: 400 V AC 50 Hz
    • Bemessungsstoßspannungsfestigkeit: 4 kV
    • Auslösecharakteristik: Typ C
    • Energiebegrenzungsklasse 3
    • Verschmutzungsgrad: 3
    • Gerätelebensdauer: 20.000 Zyklen (elektrisch); 20.000 Zyklen (mechanisch)
    • Umgebungstemperatur -25 °C ... 60 °C
    • Breite in Teilungseinheiten: 2 TE
    • Maße (HxBxT): 85 x 36 x 73 mm
    • Schutzart (IP): IP20
    • Norm: IEC/EN 61009, VDE 0664-21
