» Doepke FI-Schalter Typ B 40A/30mA 4-polig DFS4 040-4/0,03-BSK · Allstromsensitiv · FI-Schutzschalter

Fehlerstrom-Schutzschalter Doepke DFS4 040-4/0,03-BSK Fehlerstromtyp B allstromsensitiv mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE. Neutralleiter in Standardausführung links.

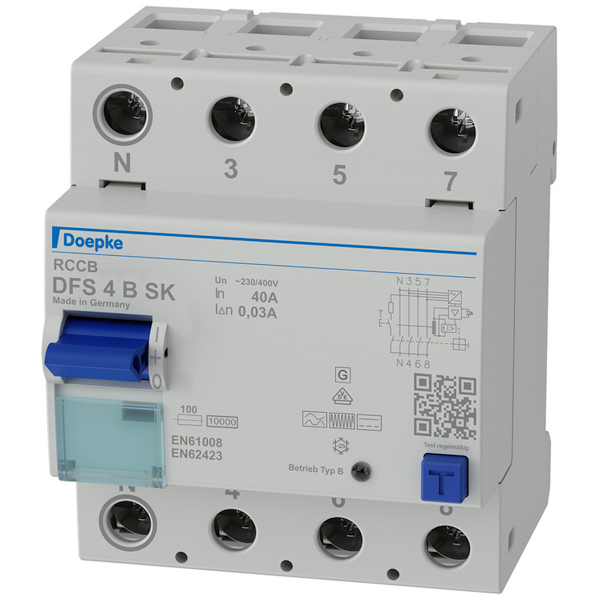

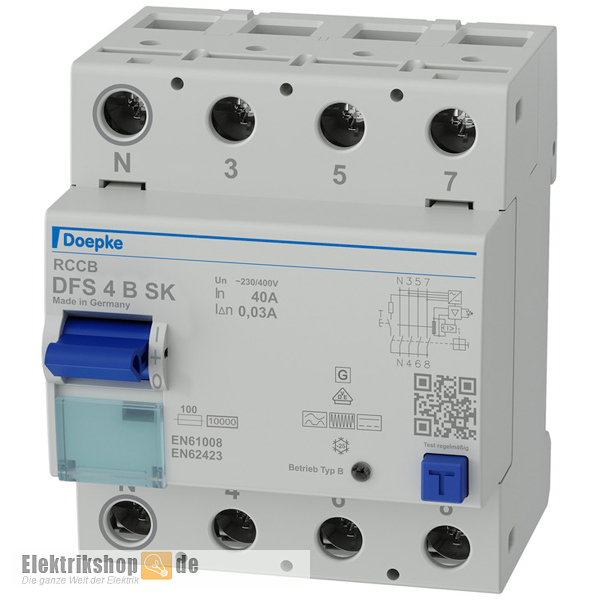

Doepke FI-Schalter Typ B 40A/30mA 4-polig DFS4 040-4/0,03-BSK

FI-Schutzschalter von Doepke verfügen über große Doppelstockklemmen zur Aufnahme großer Leiterquerschnitte, einen praktischen Multifunktionsschaltknebel und können durch eine kostenlose Software mit vorgefertigten Etiketten beschriftet werden. Zum Einsatz kommen die FI-Schutzschalter Wohn- u. Zweckgebäuden,aber auch in Industrieanlagen.

Die Fehlerstrom-Schutzschalter allstromsensitiv Typ B werden in gewerblichen und industriellen Installationenen mit TN-S-, TT- und TN-C-S-Systemen eingesetzt, wo Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen.

Einsatzgebiete (einige Beispiele)

• Frequenz- & Hochfrequenzumrichter
• AC-Teil der Gleichstromanlagen (Photovoltaik, USV-Anlagenmit trafolosen Wechselrichtern)
• E-Mobility Ladestationen
• Kräne (Industrie und Handwerk)
• Drehzahlgeregelte Werkzeugmaschinen (z. B. Fräs-,Schleifmaschinen, Drehbänke)

Anschlussmöglichkeit Schraubklemmen oben und unten (Laststromkreis)

• Anschlussquerschnitt eindrähtig:: 1-Leiter: 1,5 mm² ... 50 mm²; 2-Leiter: 1,5 mm² ... 16 mm²
• Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm²; 2-Leiter: 1,5 mm² ... 16 mm²
• Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm²; 2-Leiter: 1,5 mm² ... 16 mm²
• maximale Anzahl Leiter pro Klemme: 2

Hier finden Sie die passende FI-Phasenschiene; FI-Schalter weiterer Hersteller in der Kategorie FI-Schutzschalter. Weitere Schaltgeräte wie Leitungsschutzschalter in großer Auswahl sind unter Verteilereinbau gelistet.

Daten Doepke FI-Schalter Typ B

• Hersteller: Doepke
• Typ: DFS4 040-4/0,03-BSK
• Hersteller-Nr.: 09134998
• EAN/GTIN: 4014712148543
• Anzahl Pole: 4
• Montageart: DIN-Schiene
• Einspeiserichtung: beliebig
• Für Wechselfehlerströme und pulsierende Gleichfehlerströme
• Fehlerstromtyp: Typ B (allstromsensitiv)
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A (30 mA)
• Bemessungskurzschlussstrom: 10 kV
• Bemessungsspannung: 230 V AC
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Stoßstromfest: 3 kA
• Bemessungsisolationsspannung: 400 V
• Bemessungsfrequenz: 50 Hz
• Bemessungsschaltvermögen (max): 500 A
• kurzzeitverzögert: ja
• selektiv: nein
• Verschmutzungsgrad EN 60664: 2
• Schaltstellenanzeige: ja - "ein", "aus", "ausgelöst"
• Zusatzeinrichtungen möglich: ja
• Lebensdauer: elektrisch min. 2.000 Schaltspiele; mechanisch min. 5.000 Schaltspiele

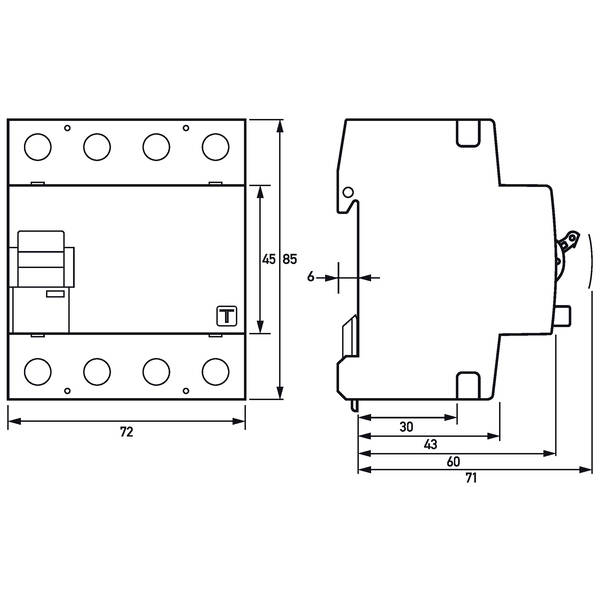

• Maße (BxHxT): 72 x 85 x 75 mm
• Einbautiefe: 69 mm
• Breite in Teilungseinheiten: 4 TE
• Temperatur an der Einbaustelle: -25 °C...+40 °C
• Schutzart: IP20
• plombierbar
• VDE 0664-10, EN 61008-1
