» Doepke EV-S G 3/N.8.120 FI-Phasenschiene 3-phasig + N · Phasenschiene für FI-Schutzschalter 4-polig

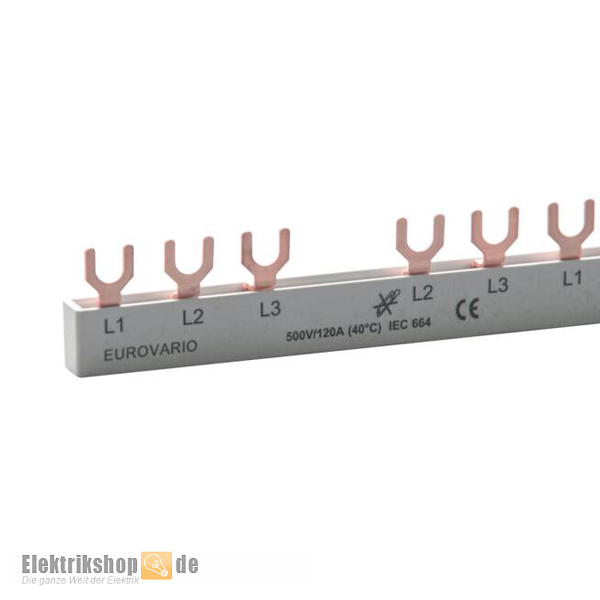

Doepke Phasenschiene EV-S G 3/N.8.120 3-polig + N mit Gabelschuh für die versorgungsseitige Verbindung von vierpoligen Fehlerstromschutzschaltern und Leitungsschutzschaltern in einer Automatenreihe mit 12 TE. Schnelle und einfache Verdrahtung einer Automatenreihe mit 12 Teilungseinheiten. Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt.

Doepke EV-S G 3/N.8.120 FI-Phasenschiene 3-phasig + N

Verwendung in industriell, gewerblich und privat genutzten Elektroverteilern zur Verbindung von FI-Schutzschaltern und Leitungsschutzschaltern. Hohe Zeitersparnis bei der Verdrahtung.

Nicht verwendete Anschlüsse deckt der Berührschutz EV-S BS ab. Passende Leitungsschutzschalter finden Sie unter Doepke Leitungsschutzschalter, FI-Schutzschalter unter Doepke FI-Schutzschalter. Verteiler für den Einbau, ob Hohlwand - Unterputz - Feuchtraum, führen wir unter Verteilungen.

Daten Doepke EV-S G 3/N.8.120

• Hersteller: Doepke
• Typ: EV-S G 3/N.8.120
• Hersteller-Nr.: 09920119
• EAN/GTIN: 4014712045989
• Baureihe: DFS4 / DLS6
• Ausführung des elektrischen Anschlusses: Gabel
• nicht kürzbar
• Anzahl Pole: 4x3
• Anzahl der Phasen: 3
• Phasenanordnung: L1, L2, L3 (N)
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Bemessungsstrom (AC): 63 A
• Bemessungskurzschlussstrom: 15 kA
• Bemessungsstoßspannungsfestigkeit: 4,5 kV
• Länge: 210 mm
• Querschnitt: 10 mm²
• Teilungsmaß Schiene: 17,5 mm
• Für 12 TE
• Maße (LxHxT): 210 x 9,5 x 28 mm
