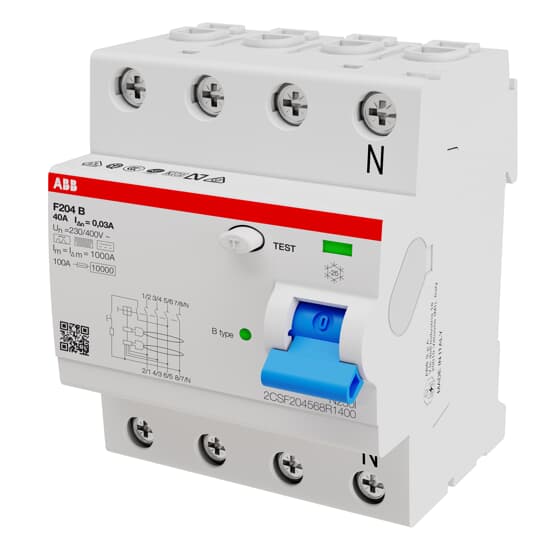

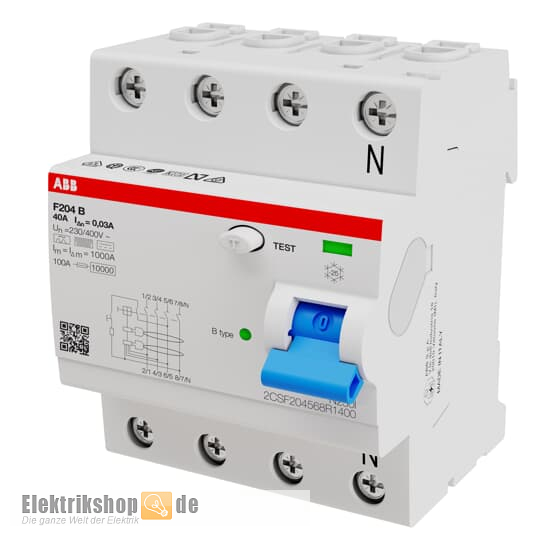

» ABB F204B-63/0,03 FI-Schalter TYP B 63A 30mA 4-polig · FI-Schutzschalter · RCD 63 A

FI-Schutzschalter TYP B 63A 30mA 4pol. F204B-63/0,03 ABB

ABB
Art.Nr.: S41105-70463003
Lieferzeit: 1-4 Werktage
Verfügbarkeit: AMPEL_GRUEN
397,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

  • Artikelbeschreibung

    FI-Schutzschalter 63A Fehlerstromtyp B allstromsensitiv. F204 B-63/0,03 der Baureihe F200, der Markenqualität von ABB. Mit Prüftaste (in ON-/OFF-Position plombierbar). Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE. Die Entnahme aus Verbund mit Querverdrahtungsschienen ist ohne Einsatz von Werkzeug möglich.

    ABB F204B-63/0,03 FI-Schalter TYP B 63A 30mA 4-polig

    Die Fehlerstrom-Schutzschalter der Baureihe F200 Fehlerstromtyp B kommen bei nicht-lineare Schaltungen zum Einsatz, welche die Fehlerströme mit hohem Gleichstromanteil (> 6 mA) bzw. Wechselfehlerströme mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Sie haben eine sehr gute Erkennung glatter Gleichströme und hochfrequente Ströme bis zu 2 kHz.

    Anschlussmöglichkeit
    • Einspeisung: von oben oder unten (vorzugsweise unten))
    • Doppeltgerichtete Zylinderklemmen
    • Klemmengröße vorn - oben / unten für Leitungen: 25 / 25 mm²
    • Klemmengröße hinten - oben / unten für Leitungen / Phasenschienen: 10 / 10 mm²
    Einsatzgebiete (einige Beispiele)
    • Frequenzumrichter mit Drehstrom-Anschluss
    • AC-Teil der Gleichstromanlagen (Photovoltaik, USV-Anlagen)
    • E-Mobility Ladestationen
    • Kräne (Industrie und Handwerk)
    • Drehzahlgeregelte Werkzeugmaschinen (z. B. Fräs-,Schleifmaschinen, Drehbänke)

    Hier finden Sie die passende FI-Phasenschiene; FI-Schalter weiterer Hersteller in der Kategorie FI-Schutzschalter. Weitere Schaltgeräte wie Leitungsschutzschalter in großer Auswahl sind unter Verteilereinbau gelistet.

    Daten ABB F204B-63/0,03

    • Hersteller: ABB
    • Baureihe F200
    • Typ: F204 B-63/0,03
    • Hersteller-Nr.: 2CSF204568R1630
    • EAN/GTIN: 8012542342151
    • Anzahl Pole: 4
    • Zeitverzögerung FI: kurzzeitverzögert
    • Verzögerungszeit (τ): 10 ms
    • Überspannungskategorie: III
    • Neutralleiter: rechts
    • Montageart: DIN-Schiene EN 60715 (35 mm) mit Montageclip
    • Anschlussart: Schraubklemme
    • Für Wechselfehlerströme und pulsierende Gleichfehlerströme
    • Fehlerstromart: Typ B
    • allstromsensitiv
    • Für glatte Gleichfehlerströme
    • Elektronischer max. Eigenverbrauch: 1,2 W
    • Verlustleistung: 15,6 W
    • Bemessungsstrom: 63 A
    • Bemessungsfehlerstrom: 0,03A (30mA)
    • Bemessungsspannung Ue: 230/400 V AC
    • Isolationsspannung Ui: 440 V AC
    • Bemessungsfrequenz: 50 / 60 Hz
    • Min/Max. Betriebsspannung der Prüfeinrichtung IEC: 170/253 V AC
    • Max. Betriebsspannung der Prüfeinrichtung IΔn = ≤ 30 mA
    • Bemessungs-(fehler-)schaltvermögen IΔm = Im: 1 kA
    • Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp: 4 kV
    • Überlastschutz/Bemessungskurzschlussstrom Inc = IΔc: 10 kA
    • Stoßstromfestigkeit ((Imax, 8 / 20 µs) ): 3000 A
    • Schaltstellungsanzeige: Rot-Ein / Grün-Aus
    • Lebensdauer elektrisch: 10.000 Schaltspiele
    • Lebensdauer mechanisch 20.000 Schaltspiele
    • Berührungsschutz nach DIN VDE 0106 Teil 100
    • Schaltstellenanzeige: ja
    • Verschmutzungsgrad: 3
    • Freiauslösung: ja
    • Prüftaste: ja (Blau)
    • Entnahme aus Verbund: ja (ohne Einsatz von Werkzeug von unten)
    • Zusatzeinrichtungen möglich: ja
    • plombierbar in EIN-AUS-Position
    • Maße (BxHxT): 70 x 85 x 69 mm
    • Einbautiefe: 69 mm
    • Teilungseinheiten: 4 TE
    • Temperatur an der Einbaustelle: -25 °C...+50 °C
    • Schutzart: IP20
  • Weitere Suchbegriffe: TypB Fehlerstrom-Schutzschalter 63 Ampere
