» FI-Schalter TYP B Allstromsensitiv 63A A9Z61463 4polig · FI-Schutzschalter für Hutschiene

4-poliger Fehlerstrom-Schutzschalter iID Typ B mit 63A/30mA von Schneider Electric für den Verteiler-Einbau. Mit VisiTrip-Störungsanzeige und eindeutige Schaltstellungsanzeige VisiSafe durch Markierungen am Hebel. Einfache Montage und Demontage des FI-Schutzschalters auf Standard-Hutschiene durch werkzeuglose und frontseitige Handhabung des Fixierungselementes. Doppel-Anschlussklemmen für Steg-Phasenschiene und Kabel. Entnahme eines einzelnen Gerätes aus dem querverschienten Verbund ist möglich. Mit LED Status Anzeige (ein/Aus).

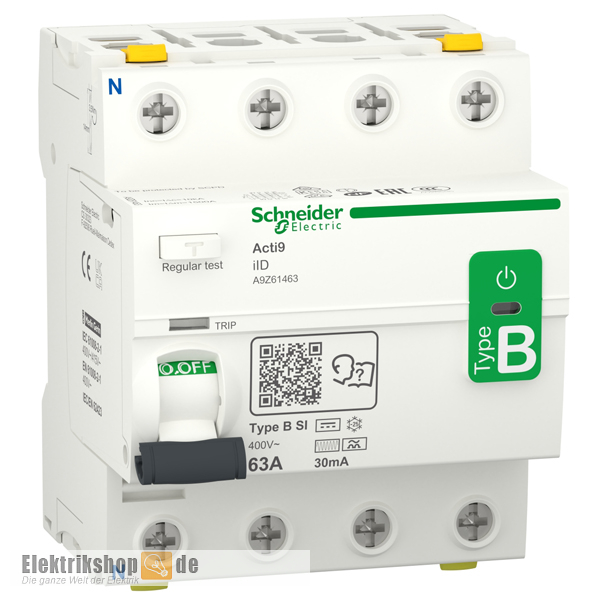

FI-Schalter TYP B Allstromsensitiv 63A A9Z61463 Schneider Electric

Der allstromsensitive Fehlerstrom-Schutzschalter (FI-Schalter) schützt bei glatten Gleichfehlerströmen. Er bietet erhöhten Schutz für Personen und E-Ladestationen. Anwendung findet der FI-Schalter bei Photovoltaik-Anlagen, Frequenzumrichtern, Wechselrichtern und Notstromversorgung oder Aufzügen.

Eigenschaften

• Einsatzfähigkeit bis 20 kHz - für jede Industrieapplikation und Solar-/ Photovoltaik-Anwendung einsetzbar
• Kurzzeitverzögert - 10ms bei transienten Fehlerströmen/li>
• Arbeitsströme bis 9 A (verbesserte Auslösekennlinie)
• Kein Abklemmen bei ISO-Messung und die Testspannung kann bis zu 1000 V betragen

Anschlüsse

• Doppelklemme Frontseite 1…35 mm² fest
• Doppelklemme Frontseite 1…25 mm² flexibel
• Doppelklemme Frontseite 1…25 mm² flexibel mit Aderendhülse
• Doppelklemme Rückseite 1…25 mm² fest
• Doppelklemme Rückseite 1…16 mm² flexibel
• Doppelklemme Rückseite 1…16 mm² flexibel mit Aderendhülse
• Rückseite Stift-Phasenschienen und Kabel

Weitere FI-Schalter von Schneider Electric finden Sie in der Kategorie FI-Schutzschalter · Schneider, passende LS-Schalter in der Kategorie Leitungsschutzschalter · Schneider. Verteiler aller Art führen wir unter Verteilungen

Check & Test vom Acti9 RCCB B-SI

Daten FI-Schalter TYP B Allstromsensitiv 63A

• Hersteller: Schneider Electric
• Hersteller-Nr.: A9Z61463
• EAN/GTIN: 3606489502713
• Baureihe: Acti9
• Kurzbezeichnung: iID, passend für iC60
• Fehlerstrom-Schutzschalter
• Ausführung: 4-polig
• Montageart: DIN-Schiene
• Montagevariante: Schraubklemmen
• Fehlerstrom-Typ: B
• Nennstrom [In]: 63 A
• Bemessungsfehlerstrom (Erdschlussempfindlichkeit): 0,03 A (30 mA)
• Erdschlussschutz-Zeitverzöger.: Unverzögert
• Erdschluss-Schutzklasse: Typ B-SI
• Betriebsbemessungsspannung Ue: 400 V AC 50 Hz
• Nennisolationsspannung Ui : 500 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
• Bemessungskurzschlusstrom: 10 kA
• Neutralleiter-Position in Standardausführung: links
• Verschmutzungsgrad: 3
• Überspannungskategorie: IV
• Schutzart (IK): IK05
• Lebensdauer: elektrisch 15.000 Zyklen, mechanisch 20.000 Zyklen
• Einspeiserichtung: oben
• Schaltstellungsanzeige: grüne Markierung am Schalthebel
• Testtaste
• Maße (BxHxT): 72 x 88 x 79 mm
• Teilungseinheiten: 4 TE
• Temperatur an der Einbaustelle: -25 °C ... +60 °C
• Schutzart: IP20 entspricht IEC 60529
• Normen: IEC 61008-2-1 ; IEC/EN 62423 ; EN 61008-2-1
