» FI-Schalter TYP B Elektroladestation A9Z51440 Schneider Electric - Absicherung für Ladestationen ✓

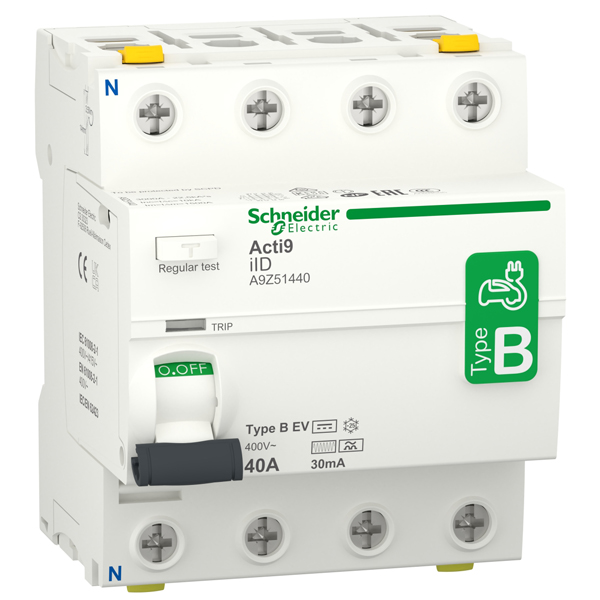

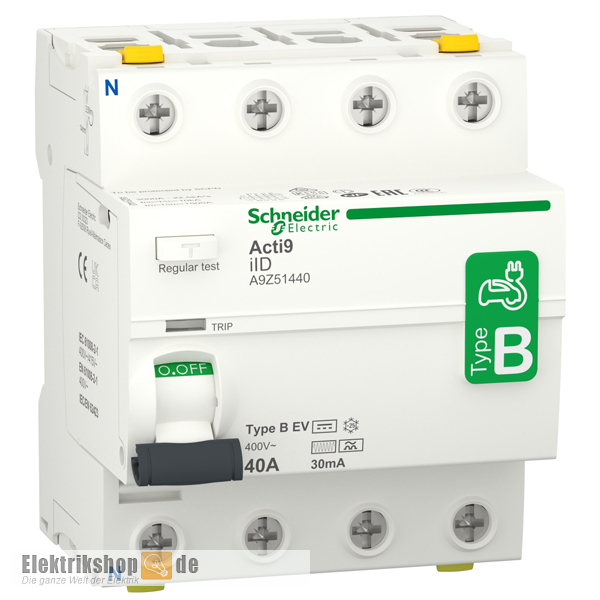

Schneider Electric A9Z51440 Fehlerstrom-Schutzschalter iID 4-polig Typ B zum Schutz von Ladestationen für Elektrofahrzeuge mit 40A/30mA für den Verteiler-Einbau. Mit VisiTrip-Störungsanzeige und eindeutige Schaltstellungsanzeige VisiSafe durch Markierungen am Hebel. Einfache Montage und Demontage des FI-Schutzschalters auf Standard-Hutschiene durch werkzeuglose und frontseitige Handhabung des Fixierungselementes. Doppel-Anschlussklemmen für Steg-Phasenschiene und Kabel. Entnahme eines einzelnen Gerätes aus dem querverschienten Verbund ist möglich. Mit LED Status Anzeige (ein/Aus).

FI-Schalter TYP B Elektroladestation A9Z51440 Schneider Electric

Der allstromsensitive Fehlerstrom-Schutzschalter (FI-Schalter) schützt bei glatten Gleichfehlerströmen. Er bietet erhöhten Schutz für Personen und E-Ladestationen.

Einsatz

• nur für Ladestationen Elektrofahrzeuge (nach Norm VDE 0100-704:2018-10)

Anschlüsse

• Doppelklemme Frontseite 1…35 mm² fest
• Doppelklemme Frontseite 1…25 mm² flexibel
• Doppelklemme Frontseite 1…25 mm² flexibel mit Aderendhülse
• Doppelklemme Rückseite 1…25 mm² fest
• Doppelklemme Rückseite 1…16 mm² flexibel
• Doppelklemme Rückseite 1…16 mm² flexibel mit Aderendhülse
• Rückseite Stift-Phasenschienen und Kabel

Weitere FI-Schalter von Schneider Electric finden Sie in der Kategorie FI-Schutzschalter · Schneider, passende LS-Schalter in der Kategorie Leitungsschutzschalter · Schneider. Verteiler aller Art führen wir unter Verteilungen.

Daten FI-Schalter TYP B-EV

• Hersteller: Schneider Electric
• Hersteller-Nr.: A9Z51440
• EAN/GTIN: 3606489502799
• Baureihe: Acti9
• Kurzbezeichnung: iID, passend für iC60
• Fehlerstrom-Schutzschalter
• Ausführung: 4-polig
• Montageart: DIN-Schiene
• Montagevariante: Schraubklemmen
• Fehlerstrom-Typ: B
• Nennstrom [In]: 40 A
• Bemessungsfehlerstrom (Erdschlussempfindlichkeit): 0,03 A (30 mA)
• Erdschlussschutz-Zeitverzöger.: Unverzögert
• Erdschluss-Schutzklasse: Typ B-SI
• Betriebsbemessungsspannung Ue: 400 V AC 50 Hz
• Nennisolationsspannung Ui : 500 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
• Bemessungskurzschlusstrom: 10 kA
• Neutralleiter-Position in Standardausführung: links
• Verschmutzungsgrad: 3
• Überspannungskategorie: IV
• Schutzart (IK): IK05
• Lebensdauer: elektrisch 15.000 Zyklen, mechanisch 20.000 Zyklen
• Einspeiserichtung: oben
• Schaltstellungsanzeige: grüne Markierung am Schalthebel
• Testtaste
• Maße (BxHxT): 72 x 88 x 79 mm
• Teilungseinheiten: 4 TE
• Temperatur an der Einbaustelle: -25 °C ... +60 °C
• Schutzart: IP20 entspricht IEC 60529
• Normen: IEC 61008-2-1 ; IEC/EN 62423 ; EN 61008-2-1
