» Eltako Drehstromzaehler DSZ15D-3X80A für Hutschiene MID geeicht 4TE · Elektronischer geeichter Zähler 3-phasig

Eltako DSZ15D-3X80A MID Drehstromzähler elektronisch 10(80)A, Breite 4 Teilungseinheit mit Display, der Zähler ist geeicht. N-Anschluss muss vorhanden sein. Genauigkeitsklasse B (1 Proz.) mit S0-Schnittstelle. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Drehstromzähler geeicht mit Display, Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.

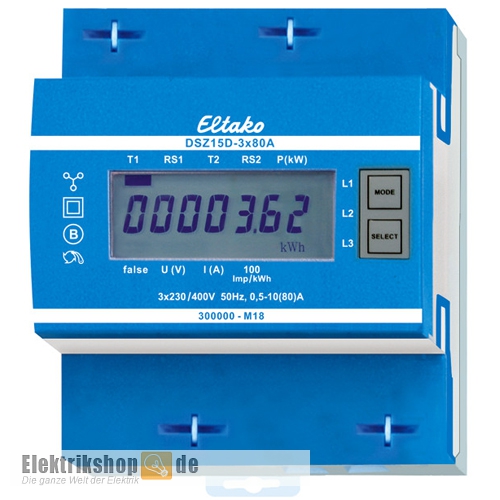

Eltako Drehstromzähler DSZ15D-3X80A MID geeicht

Dieser Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden.

Weitere Stromzähler für die Hutschiene, auch als Wechselstromzähler, finden Sie in der Kategorie Zähler.

Daten Eltako Drehstromzähler DSZ15D-3X80A

• Hersteller: Eltako
• Typ: DSZ15D-3x80A MID
• Hersteller-Nr.: 28380015
• EAN/GTIN: 4010312501634
• Drehstromzähler elektronisch, geeicht
• Anzeige: 7-Segment LC-Display, davon 1 oder 2 Dezimalstellen
• Nennstrom (In): 10 A
• Maximalstrom (Imax): 80 A
• Betriebsspannung: 3 x 230/400V, 50Hz, -2O % / + 15 %
• Betriebstemperatur: - 25 /+ 55 °C
• Schnittstelle lmpulsausgang S0 nach DIN EN 62053-31, potenzialfrei durch einen Optokoppler, max. 30V DC/2OmA u. min. 5V DC, Impedanz 100 Ohm, Impulslänge 30ms, 1000 Imp./kWh
• Montageart: DIN-Schiene
• Genauigkeitsklasse: B (Abweichung maximal 1%)
• Anlaufstrom: 40 mA
• Polart: Vierleiter
• Maximaler Querschnitt eines Leiters: L-Klemmen 25 mm² (2 Nm), N-Klemmen 16 mm² (1,5 Nm), S0- und Tarif-Klemmen 6 mm² (1,2 Nm)
• Breite in Teilungseinheiten: 4 (70mm)
• Einbautiefe: 58 mm
• Stand-by-Verlust: nur 0,5 Watt je Pfad
• Schutzart: IP50 für Montage in Installationsschränken mit Schutzart IP51
