» Eltako Wechselstromzähler geeicht WSZ15D-32A » digitaler Stromzähler für Wechselspannung 230V Hutschiene

Eltako WSZ15D-32A Wechselstromzähler elektronisch 5(32)A, Breite 1 Teilungseinheit, Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35, der Zähler ist geeicht und verfügt über eine Rücklaufsperre. Genauigkeitsklasse B (1Proz.) mit S0-Schnittstelle. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt.

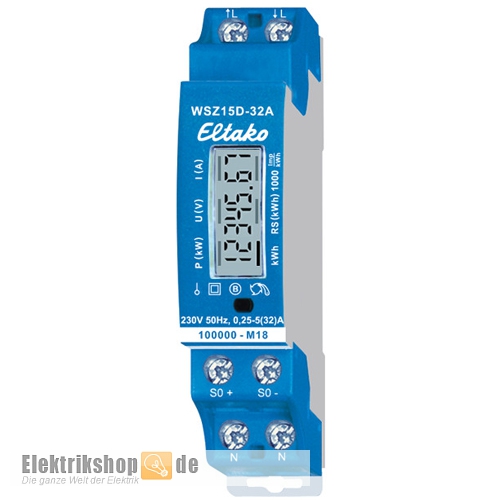

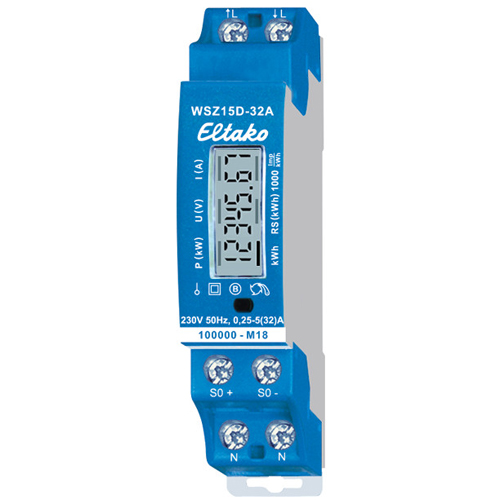

Eltako Wechselstromzähler digital geeicht WSZ15D-32A

Das Display schaltet alle 30 Sekunden für 5 Sekunden von der aufgelaufenen Wirkleistung in kWh auf den Momentanverbrauch in Watt um. 1 Außenleiter kann mit einem Strom bis zu 32A angeschlossen werden, der Anlaufstrom ist 20mA. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten.

Hintergrundbeleuchtetes Display und Anzeigefunktion

Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Mit der Taste unterhalb des Displays dient zur Menüführung und zum zuschalten der Hintergrundbeleuchtung. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung und Strom angezeigt werden. Bei einem Anschlussfehler blinkt ein Balken (2-mal je Sekunde).

Weitere Zähler für den Verteilereinbau auf der DIN-Tragschiene finden Sie in der Kategorie Zähler.

Daten Eltako Wechselstromzähler digital

• Hersteller: Eltako
• Typ: WSZ15D-32A
• Hersteller-Nr.: 28032015
• EAN/GTIN: 4010312501627
• Wechselstromzähler elektronisch, geeicht
• Impulskonstante: 2.000 imp/kWh
• Anzeige: Digitalanzeige 7 Stellen
• Nennstrom (In): 5 A
• Maximalstrom (Imax): 32 A
• Bemessungsspannung: 230 V AC
• Bemessungsfrequenz: 50 Hz
• Montageart: DIN-Schiene
• Genauigkeitsklasse: B (Abweichung maximal 1%)
• Anlaufstrom: 20 mA gemäß Genauigkeitsklasse
• Mit Rücklaufsperre
• Breite in Teilungseinheiten: 1 (18 mm)
• Einbauhöhe: 58 mm
• Eigenverbrauch: nur max. 0,4 Watt
