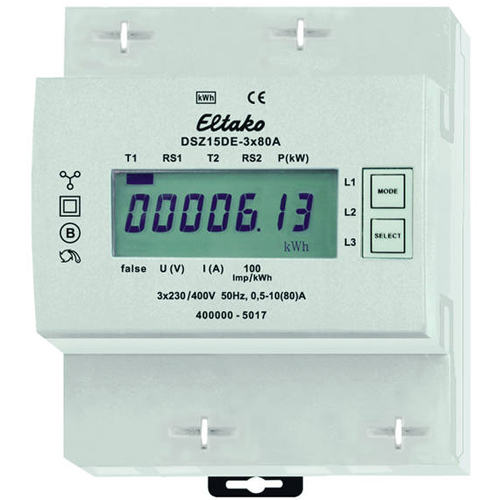

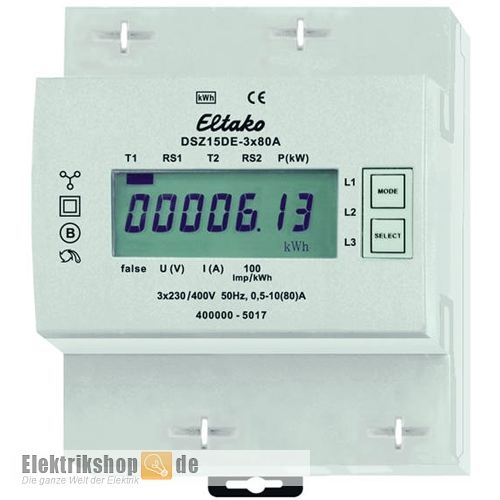

» Eltako Drehstromzähler DSZ15DE-3x80A ungeeicht · Elektronischer Zähler 3-phasig 400V

Eltako DSZ15DE-3X80A Drehstromzähler elektronisch 10(80)A, Breite 4 Teilungseinheit mit Display, Zähler ist ungeeicht. Genauigkeitsklasse B (1 Proz.) mit S0-Schnittstelle. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden, N-Anschluss muss vorhanden sein. Drehstromzähler ungeeicht mit Display, Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.

Eltako Drehstromzähler DSZ15DE-3X65A ungeeicht

Dieser Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet.

Drehstromzähler ohne Zulassung zur Stromabrechnung. Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19.

Einen geeichten Drehstromzähler für den Verteilereinbau finden Sie in der Kategorie Zähler.

Daten Eltako DSZ15DE-3X65A

• Hersteller: Eltako
• Typ: DSZ15DE-3X80A
• Hersteller-Nr.: 28380615
• EAN/GTIN: 4010312501719
• Drehstromzähler elektronisch, ungeeicht
• Anzeige: 7-Segment LC-Display, davon 1 oder 2 Dezimalstellen
• Nennstrom (In): 10 A
• Maximalstrom (Imax): 80 A
• Betriebsspannung, erweiterter Bereich: 3x230/400V, 50Hz, -2O%/+15%
• Schnittstelle lmpulsausgang S0 nach DIN EN 62053-31, potenzialfrei durch einen Optokoppler, max. 30V DC/2OmA u. min. 5V DC, Impedanz 100 Ohm, Impulslänge 30ms, 1000 Imp./kWh
• Montageart: DIN-Schiene
• Genauigkeitsklasse: B (Abweichung maximal 1%)
• Anlaufstrom: 40 mA
• Polart: Vierleiter
• Betriebstemperatur: - 25 /+ 55 °C
• Maximaler Querschnitt eines Leiters: L-Klemmen 25 mm² (2 Nm), N-Klemmen 16 mm² (1,5 Nm), S0- und Tarif-Klemmen 6 mm² (1,2 Nm)
• Breite in Teilungseinheiten: 4 (70 mm)
• Einbautiefe: 58 mm
• Stand-by-Verlust: nur 0,5 Watt je Pfad
• Schutzart: IP50 für Montage in Installationsschränken mit Schutzart IP51
• Klemmenabdeckung plombierbar
