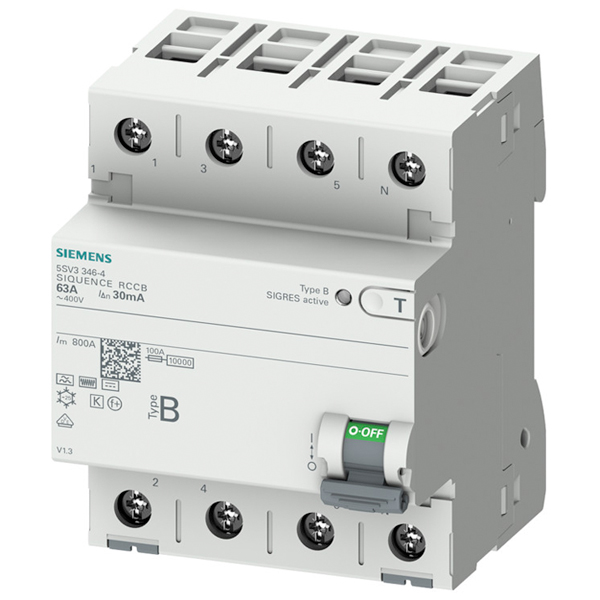

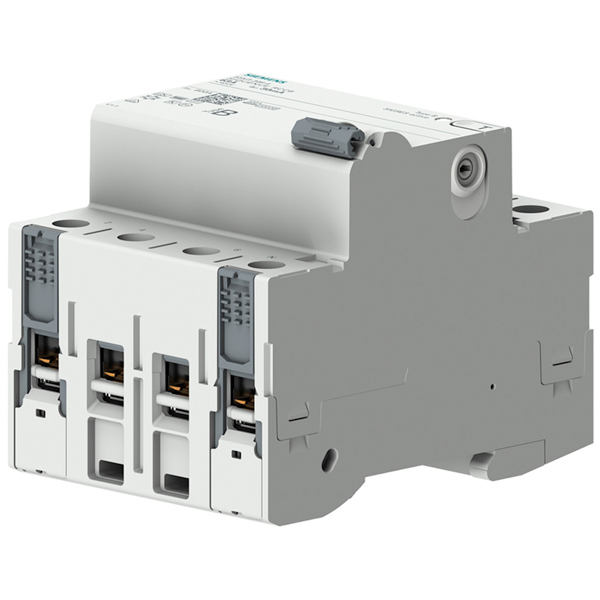

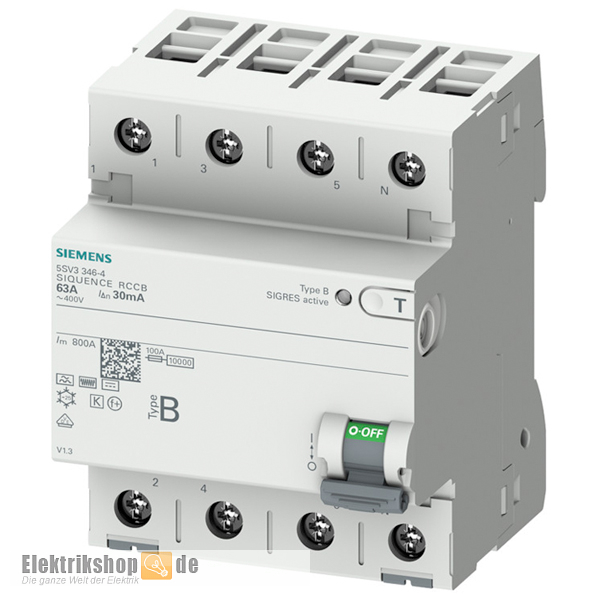

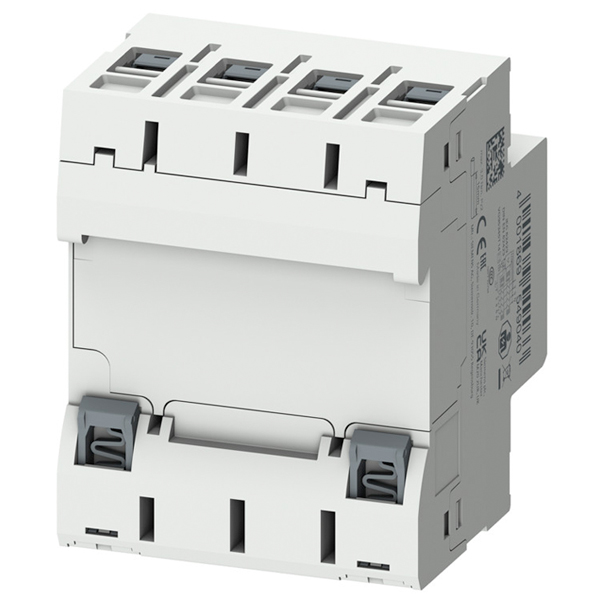

» SIEMENS 5SV3346-4 FI-Schutzschalter TYP B 63A 30mA 4-polig - FI TypB mit 63 Ampere für Hutschienen

Fehlerstrom-Schutzschalter Siemens 5SV3346-4 63 A, 30 mA mit Fehlerstromtyp B allstromsensitiv 4-polig. Typ B Fehlerstrom-Schutzeinrichtung mit N-Anschluss rechts, kurzzeitverzögert. Separate Schaltstellungsanzeige und Griffbedruckung für mehr Bedienerfreundlichkeit und Sicherheit.

SIEMENS 5SV3346-4 FI-Schutzschalter TYP B 63A 30mA 4-polig

Allstromsensitive Typ B FI-Schutzschalter eignen sich für alle Anlagen, Maschinen und Geräte, in denen Gleichfehlerströme auftreten können. Sie werden beispielsweise in Baustromverteilern oder medizinisch genutzten Bereichen eingesetzt.

Einsatzgebiete (einige Beispiele)

• Frequenz- & Hochfrequenzumrichter
• AC-Teil der Gleichstromanlagen (Photovoltaik, USV-Anlagenmit trafolosen Wechselrichtern)
• E-Mobility Ladestationen
• Kräne (Industrie und Handwerk)
• Drehzahlgeregelte Werkzeugmaschinen (z. B. Fräs-,Schleifmaschinen, Drehbänke)

Eigenschaften:

• Schutz für Personen sowie Sachwerte vor elektrischem Schlag
• Siemens bietet für alle Anforderungen den passenden Typ sowie spezielle Ausführungen - ob sinusförmige Wechselfehlerströme oder glatte Gleichfehlerströme
• Zuverlässige Sicherheit bei der Installation urch standardmäßig enthaltenen Umgreif- und Berührungsschutz
• werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung
• Datamatrix-Code - alle Infos rund um den FI-Schutzschalter vorn am Gerät
• FI-Schutzschalter entsprechen den Bestimmungen der DIN VDE

Anschlussmöglichkeit

• Position des Netzanschlusskabels: oben oder unten
• Leiterquerschnitt / eindrähtig: 0,75 bis 35 mm²
• Leiterquerschnitt / mehrdrähtig: 0,75 bis 35 mm²

FI-Schalter unterschiedlicher Ausführungen und Bemessungsströme finden Sie unter FI-Schutzschalter, passenden Sicherungsautomaten für den Verbund in der Kategorie Leitungsschutzschalter Siemens.

Daten Siemens 5SV3346-4

• Hersteller: Siemens
• Produkt-Markenname: SENTRON
• Produktvariante: SIGRES
• Typ-Nr.: 5SV3346-4
• EAN/GTIN: 4001869549040
• Bezeichnung: Fehlerstromschutzschalter
• Polzahl: 4-polig
• 3P+N
• Fehlerstromart: Typ B
• Selektiv: nein
• Auslösung: kurzzeitverzögert
• N-Anschluss rechts
• Bemessungsstrom: 63A
• Auslösefehlerstrom: 0,03A (30mA)
• Montageart: Schnellbefestigung auf Hutschiene
• Einbaulage: beliebig
• Versorgungsspannung (bei AC / Bemessungswert): 70-440 V
• Versorgungsspannung (für Prüfeinrichtung / minimal): 70 V
• Kurzschlussstrom (der Vorsicherung / max. zulässig ): 100 A
• Kurzschlussstromfestigkeit: 10 kA
• Schaltfunktion / kurzzeitverzögert: ja
• Stoßstromfestigkeit: 3 kA
• Überspannungskategorie: III
• Schaltvermögen Strom / gemäß IEC 61008-1 / Bemessungswert: 0,8 kA
• Versorgungsspannungsfrequenz: 50 / 60 Hz
• Betriebsfrequenz: 50 / 60 Hz
• Zusatzeinrichtungen möglich: ja
• Schaltstellungsanzeige: rot/grün
• Verriegelungsvorrichtung: ja
• Lebensdauer: mechanisch 10.000 Schaltspiele
• Breite in Teilungseinheiten: 4 TE
• Maße (BxHxT): 72 x 90 x 70 mm
• Einbautiefe: 70 mm
• Betriebstemperatur: -25 °C ... +45 °C
• Schutzart: IP20, bei Verteilereinbau, mit angeschlossenen Leitern
• Netzanschluss: oben oder unten (oben für SIGRES-Funktion auch in ausgeschaltetem Zustand)
• Durchgängiges Verschienungssystem bei allen Fehlerstrom-Schutzeinrichtungen
• Werkzeugloses Wechseln eines Gerätes aus dem verschienten Verbund
