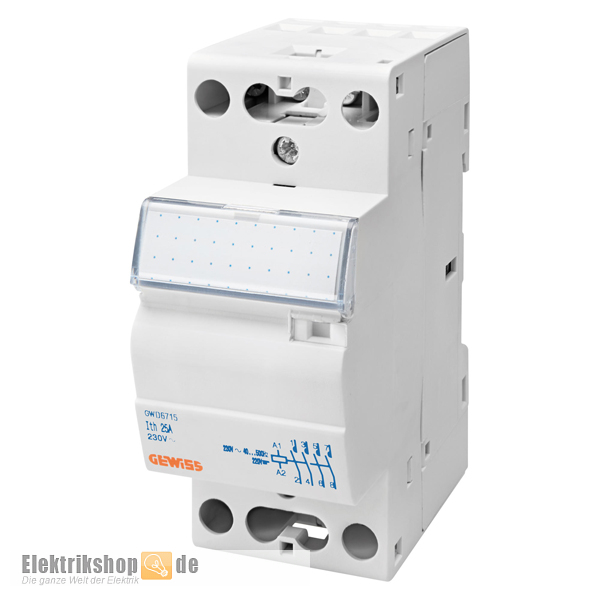

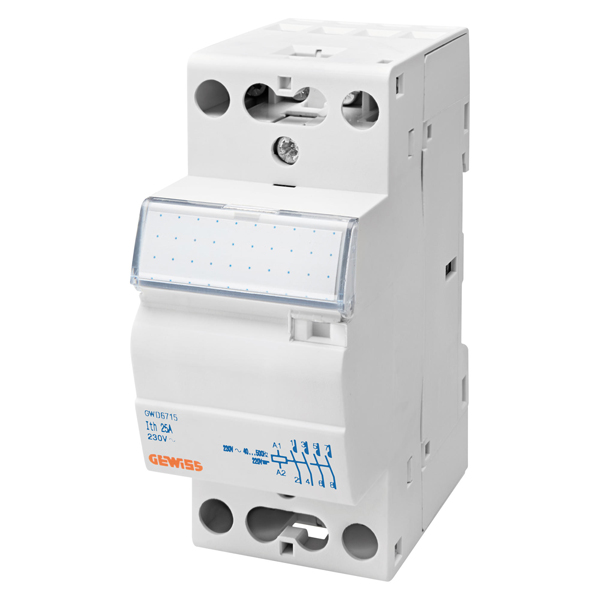

» Gewiss GWD6715 25A Schütz 230V 4S Energy Instaschütz 25A · nur 2TE breit · 4 Schließer

Gewiss GWD6715 Installationsschütz 230 V AC, 25 A, mit 4 Schließer Kontakten und einer Breite von nur 2 Teilungseinheiten. Installationsschütze der Baureihe 90 AM von Gewiss für Reiheneinbau. Steuerung von Verbrauchern mit vielen automatischen Schaltvorgängen. Das Schalten der Kontakte erfolgt durch Erregen der Magnetspule.

Gewiss GWD6715 25A Schütz 230V 4S · nur 2TE breit

Die Baureihe 90 AM ist geeignet zum nachträglichen Anbau von Hilfsschaltern und plombierbaren Klemmenabdeckungen. Für die optimale Wärmeabfuhr wird der Einsatz von Distanzstücken (GWD6766 - nicht im Lieferumfang) zwischen den Schützen empfohlen.

Anschlüsse: Schraubklemme

• Anschließbarer Leiterquerschnitt starre Leiter: 1 ... 10 mm²
• Anschließbarer Leiterquerschnitt flexible Leiter: 1 ... 6 mm²

Weitere Gewiss-Artikel wie FI-Schalter oder LS-Schalter finden Sie in den Kategorien Gewiss FI-Schutzschalter und Gewiss Leitungsschutzschalter. Verteiler unter Gewiss Verteilungen.

Daten Gewiss GWD6715

• Hersteller: Gewiss
• Hersteller-Typ: CTR25
• Baureihe: 90 AM
• Hersteller-Nr.: GWD6715
• EAN/GTIN: 8011564809499
• Bezeichnung: Installationsschütz
• 4 Schließer
• Bemessungsstrom (In): 25 A
• Bemessungsbetriebsspannung (Ue): 230 AC (1NO) / 400 AC (1NO+NC - 1CO - 2CO - 4NO)
• Steuerspannung Magnetspule (Uc): 24 - 230 AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsisolationsspannung (Ui): 440 AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Bemessungskurzschlussfestigkeit mit Sicherung: 3 kA (gL 25)
• Mechanische Lebensdauer (Anzahl Schaltungen): 3 x 10⁶
• Breite in Teilungseinheiten: 2
• Betriebstemperatur: -15 °C ... 55 °C
• max. Anzahl von Schützen nebeneinander: 3 (≤ 40 °C) ; 2 (40 - 55 °C)
• Norm: IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423
• Kompatibilität zu elektrischen Hilfsschaltern: ja
• Maße (BxTxH): 35 x 68 x 85 mm
• Einbautiefe: 62 mm
• Schutzart (im Verteiler): IP20
