» Legrand Schütz 412523 25A 2S 230V CX3 - Installationsschütz zum Schalten von Lasten

Legrand 412523: 2-poliger Installationsschütz mit 2 Schließer-Kontakten, 230 V AC 25 A und einem integrierten Beschriftungsfeld. Befestigung erfolgt auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung.

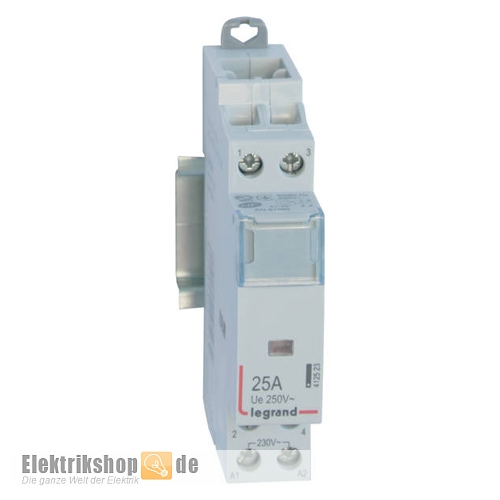

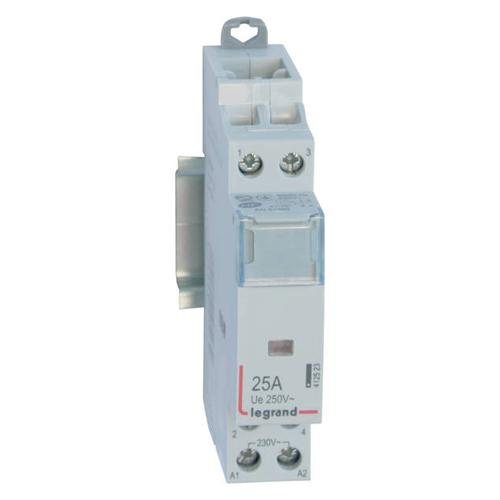

Legrand Schütz 412523 25A 2S 230V CX3

Installationsschütze zum Schalten von Lasten, wie z. B. Lampengruppen, Motoren und Heizungen, Gebrauchskategorie AC-1/AC-7a und AC-3/AC-7b.

Anwendung - Schalten von Lasten

• Lampengruppen
• Motoren
• Heizungen
• Leuchtstofflampenlast (kompensiert): 1000 VA

Lastarten

• Glühlampen: 3000 W
• Leuchtstofflampen: 2100 VA
• Leuchtstofflampenlast (Duo-Schaltung): 2200 VA
• Leuchtstofflampenlast (kompensiert): 1000 VA

Anschlüsse

• Anschließbarer Leiterquerschnitt eindrahtig/feindrahtig Leiter: 1 x 6 mm² oder 2 x 2.5 mm²
• Anschließbarer Leiterquerschnitt feindrahtig mit Aderendhülse: 1 x 6 mm²
• Anschließbarer Leiterquerschnitt feindrahtig mit Doppel-Aderendhülse: 2 x 4 mm²

Weitere Installationsschütze, auch anderer Hersteller, finden Sie in der Kategorie Schütze. Passende Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

Daten Legrand Schütz 412523

• Hersteller: Legrand
• Typ: 412523
• EAN/GTIN: 3245064125239
• INSTA-Schütz für Reiheneinbau
• Gebrauchskategorie AC-1/AC-7a und AC-3/AC-7b
• 2-polig
• Anzahl der Schließer: 2
• Anzahl der Öffner: 0
• Montageart: Schnellbefestigung auf DIN-Hutschiene
• Zusatzeinrichtungen möglich: ja
• Bemessungsbetriebsstrom Ie: 25 A
• Steuerspannung: 230 V ~
• Bemessungsbetriebsspannung Ue: 250 V
• Kurzschlussfestigkeit nach EN 61095: 6 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• mechanische Lebensdauer: 10⁶ Schaltspiele
• Schieber für Handschaltung: nein
• Textfeld/Beschriftungsfläche: ja
• halogenfrei: ja
• Schlagfestigkeit: IK04
• Betriebstemperatur –25 °C bis +40 °C
• Baubreite: 1 TE
• Maße (BxHxT): 17,8 x 94,9 x 67,3 mm
• Einbautiefe: 61 mm
• EN 61095, IEC 61095
• Schutzart: IP 2X
