» Schneider Installationsschütz 2S 25A 230V A9C20732 - Schütz mit 2 Schließer Kontakten der Baureihe Acti 9

Installationsschütz Schneider Electric A9C20732 iCT 25A, 2 Schließer, 230/240V 50Hz. Der Schütz überzeugt mit geringem Geräuschpegel (30dB). Die Befestigung erfolgt auf einer 35 mm symmetrischen DIN-Schiene. Schaltstellungsanzeige ist frontseitig vorhanden.

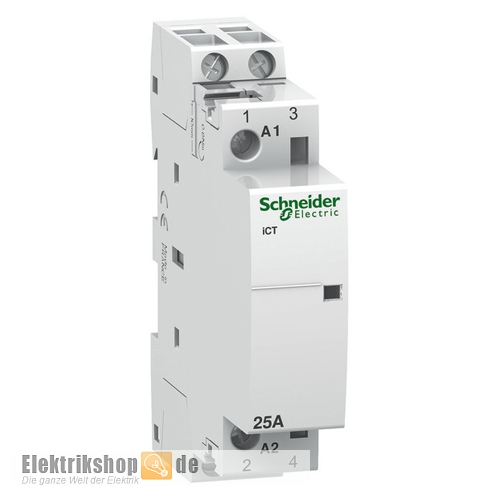

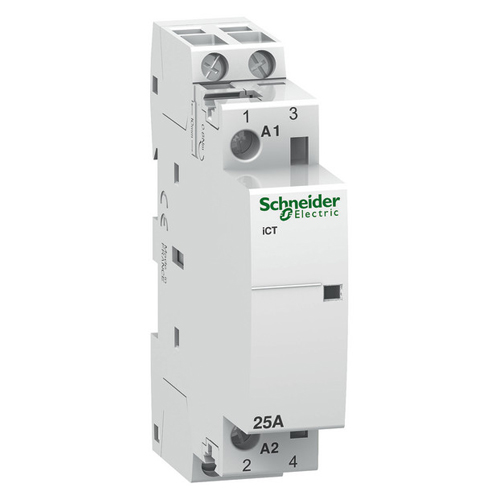

Schneider Installationsschütz 2S 25A 230V A9C20732

Der Schneider-Schütz ist zum Schalten von Motoren, Heizung oder Beleuchtungen bestens geeignet sowie Stromkreise bis 100A.

Lastarten

• max. Glühlampen: 2850 W
• max. Leuchtstofflampenlast: 1200 VA
• max. Leuchtstofflampenlast (Duo-Schaltung): 2400 VA
• max. Leuchtstofflampenlast (parallel kompensiert): 1200 VA

Anschlüsse Stromkreis (Schraubanschluss)

• Tunnelklemmen: 1 x 1…4 mm² flexibel
• Tunnelklemmen: 1 x 1,5…6 mm² fest

Anschlüsse Steuerkreis (Schraubanschluss)

• Tunnelklemmen: 2 x 1,5 mm² fest
• Tunnelklemmen: 1 x 1,5…2,5 mm² fest
• Tunnelklemmen: 2 x 1,5…2,5 mm² flexibe

Weitere Installationsschütze, auch anderer Hersteller, finden Sie in der Kategorie Schütze. Die ganze Produktvielfalt, wie LS- oder FI-Schutzschalter, für den Einbau in den Verteiler finden sie in der Kategorie Verteilereinbau. Passende Verteiler finden sie in der Kategorie Verteilungen.

Daten Schneider A9C20732

• Hersteller: Schneider Electric
• Typ: A9C20732
• EAN/GTIN: 3606480088575
• Produktserie: ICT
• Baureihe: Acti 9
• Produkttyp: INSTA-Schütz für Reiheneinbau
• Steuerungstyp: Fernsteuerung
• 2-polig
• Anzahl der Schließer: 2
• Anzahl der Öffner: 0
• Montageart: 35 mm symmetrische DIN-Schiene
• Zusatzeinrichtungen möglich: ja
• Nennbetriebsstrom Ie: 25 A AC-7A
• Nennbetriebsstrom Ie: 8,5 A AC-7B
• Netzwerkfrequenz: 50/60 Hz
• Betriebsbemessungsspannung [Ue]: 250 V AC 50 Hz
• Steuerkreisspannung [Uc]: 230...240 V AC 50 Hz
• max. Leistung: 1,2 W bei 250 V AC
• Bemessungsisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
• Taktfrequenz: 100 Schaltvorgänge/Tag
• elektrische Lebensdauer: 100000 Zyklen IEC/EN 61095 25 A 50 Hz AC-7A; 30000 Zyklen IEC/EN 61095 8,5 A 50 Hz AC-7B; 30000 Zyklen IEC/EN 61095 50 Hz AC-7C; 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
• Schieber für Handschaltung: nein
• Betriebstemperatur: -5...60 °C
• Maße (HxBxT): 81 x 18 x 68,5 mm
• Baubreite: 1 TE
• Einbautiefe: 60 mm
• Farbe: weiß
• Verschmutzungsgrad: 2
• Schutzart: IP 20
