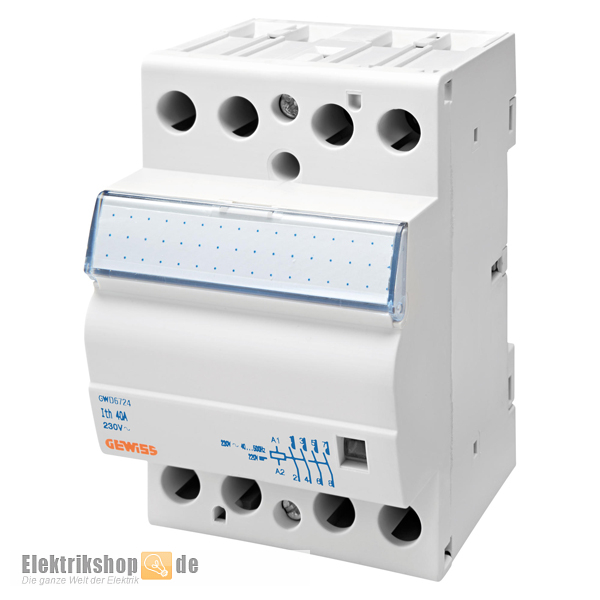

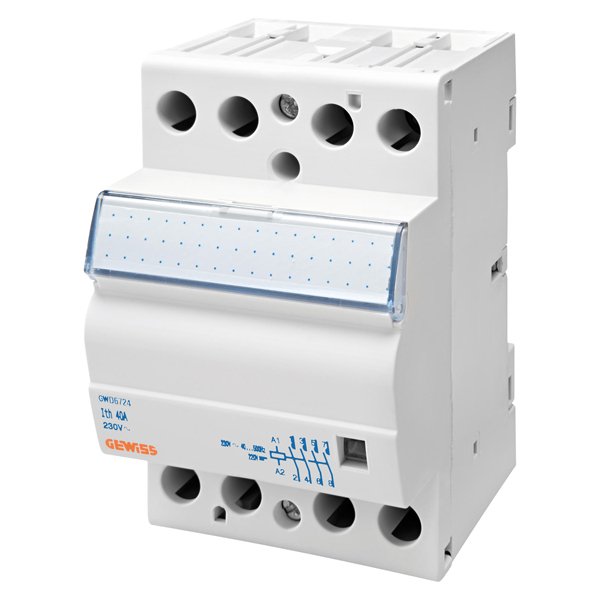

» Gewiss Schütz GWD6724 40A · 3TE · 230V · 4S Instaschütz für Hutschienen Montage

Installationsschütz Gewiss GWD6724 230 V AC, 40 A, 4 Schließer. Installationsschütze der Baureihe 90 AM von Gewiss für Reiheneinbau. Steuerung von Verbrauchern mit vielen automatischen Schaltvorgängen. Das Schalten der Kontakte erfolgt durch Erregen der Magnetspule.

Gewiss Schütz GWD6724 40A 3TE 230V 4S · Instaschütz

Die Baureihe 90 AM ist geeignet zum nachträglichen Anbau von Hilfsschaltern und plombierbaren Klemmenabdeckungen. Für die optimale Wärmeabfuhr wird der Einsatz von Distanzstücken (GWD6766 - nicht im Lieferumfang) zwischen den Schützen empfohlen.

Anschlüsse: Schraubklemme

• Anschließbarer Leiterquerschnitt starre Leiter: 1 ... 10 mm²
• Anschließbarer Leiterquerschnitt flexible Leiter: 1 ... 6 mm²

Weitere Gewiss-Artikel wie FI-Schalter oder LS-Schalter finden Sie in den Kategorien Gewiss FI-Schutzschalter und Gewiss Leitungsschutzschalter. Verteiler unter Gewiss.

Daten Gewiss GWD6724

• Hersteller: Gewiss
• Hersteller-Typ: CTR40
• Baureihe: 90 AM
• Hersteller-Nr.: GWD6724
• EAN/GTIN: 8011564809611
• Bezeichnung: Installationsschütz
• 4 Schließer
• Bemessungsstrom (In): 40 A
• Bemessungsbetriebsspannung (Ue): 230 AC (1NO) / 400 AC (1NO+NC - 1CO - 2CO - 4NO)
• Steuerspannung Magnetspule (Uc): 24 - 230 AC / 24 - 220 DC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsisolationsspannung (Ui): 440 AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Bemessungskurzschlussfestigkeit mit Sicherung: 3 kA (gL 63)
• Mechanische Lebensdauer (Anzahl Schaltungen): 3 x 10 ⁶
• Breite in Teilungseinheiten: 3
• Betriebstemperatur: -25 °C ... 55 °C
• max. Anzahl von Schützen nebeneinander: 3 (≤ 40 °C) ; 2 (40 - 55 °C)
• Norm: IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423
• Kompatibilität zu elektrischen Hilfsschaltern: ja
• Maße (BxTxH): 54 x 68 x 85 mm
• Einbautiefe: 62 mm
• Schutzart (im Verteiler): IP20
