Doepke Installationsschütz mit 4 Schließer-Kontakten, 230 V AC, 40 A. Installationsschütze der Baureihe HS von Doepke sind extrem brummarm und überzeugen durch sehr geräuscharme Schaltvorgänge ebenso wie mit einer hohen mechanischen und elektrischen Lebensdauer. Eine Feder erzwingt die Trennung bzw. Rückkehr der Kontakte, bei Unterbrechung des Steuerstroms, in die Ausgangsstellung. Dadurch gewährleisten Doepke-Schütze eine galvanische Trennung zwischen dem Steuerkreis und dem geschalteten Stromkreis bei gleichzeitiger Möglichkeit, hohe Ströme zu schalten.

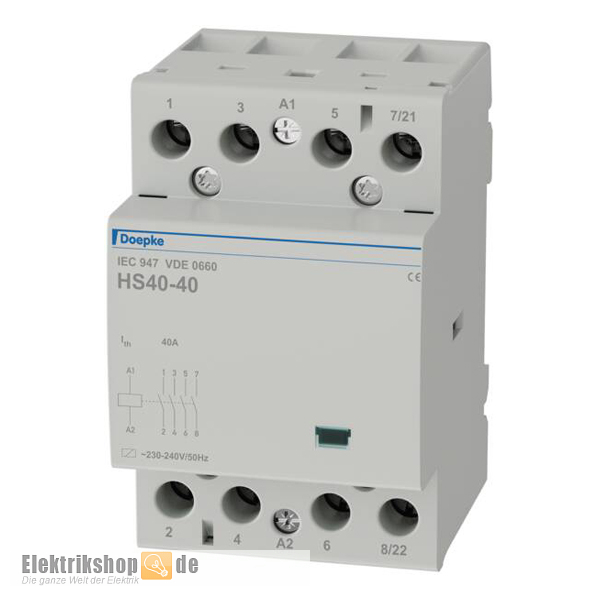

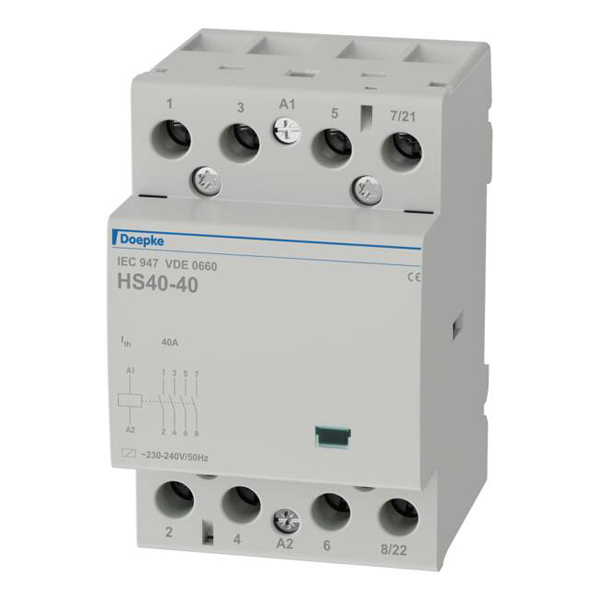

Doepke HS40-40 Schütz 40A 4S 230V

Vielseitig einsetzbere Installationsschütze, in Wohn- und Zweckgebäuden und Industrieanlagen. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen sowie Speicheröfen oder Antrieben (Motoren).

Weitere Installationsschütze finden Sie in der Kategorie Schütze. Den passenden Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

Lastarten

• Glühlampen: 6000 W
• Leuchtstofflampenlast (Duo-Schaltung): 5280 VA
• Leuchtstofflampenlast (kompensiert): 2805 VA
• Leuchtstofflampen (unkompensiert): 2975 VA

Daten Doepke HS40-40

• Hersteller: Doepke
• Typ: HS40-40
• Hersteller-Nr.: 09980414
• EAN/GTIN: 4014712067165
• INSTA-Schütz
• Anzahl der Schließer: 4
• Anzahl der Öffner: 0
• Montageart: Schnellbefestigung auf DIN-Hutschiene
• Zusatzeinrichtungen möglich: ja
• Bemessungsbetriebsspannung (AC): 400 V
• Bemessungsbetriebsstrom Ie: 40 A
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsleistung (Arbeitsbereich): max. 2,6 W
• Bemessungsleistung (Einschalten): 33 VA ... 45 VA
• Bemessungsleistung (Halten): 6 VA ... 8 VA
• Bemessungsisolationsspannung: 440 V
• Schaltfrequenz: max. 600 / h
• Bemessungskurzschlussstrom "r": 3 kA
• Bemessungskurzschlussstrom "Iq": 10 kA
• EN 60715, EN 60947-4-1, VDE 0660-102
• Verschmutzungsgrad nach EN 60664: 3
• Anschlussquerschnitt Laststromkreis: 1-Leiter 0,75 mm² ... 2,5 mm²(eindrähtig); 1-Leiter 0,5 mm² ... 2,5 mm² (feindrähtig); 1-Leiter 0,75 mm² ... 2,5 mm² (mehrdrähtig)
• Anschlussquerschnitt Steuereingang): 1-Leiter 2,5 mm² ... 25 mm²(eindrähtig); 1-Leiter 2,5 mm² ... 16 mm² (feindrähtig); 1-Leiter 2,5 mm² ... 25 mm² (mehrdrähtig)
• Schaltstücklebensdauer AC-1: 100.000 Schaltspiele
• Schaltstücklebensdauer AC-3: 150.000 Schaltspiele
• mechanische Lebensdauer: min. 10 · 10⁶ Schaltspiele
• elektrische Lebensdauer: min. 1 · 10⁶ Schaltspiele
• Baubreite: 3 TE

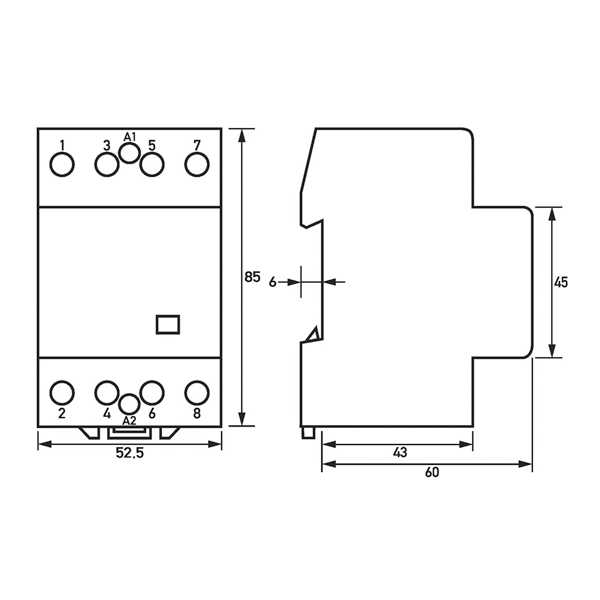

• Maße (BHT): 52,5 x 85 x 66 mm
• Einbautiefe: 66 mm
• Schutzart: IP 20
