» ABB ESB40-40N-06 Installationsschütz 40A 4 Schließer · Schütz Hutschiene 40 A

Schütz ABB ESB40-40N-06 AC-1/AC-7a, 230 V AC, 40 A, mit 4 Schließer-Kontakten. Installationsschütze der Baureihe ESB40..N von ABB sind absolut brummfrei und leise beim Schalten. Sie überzeugen durch niedrige Leistungsaufnahme ebenso wie mit einem integriertem Überspannungsschutz. Sie können ohne Abstand nebeneinander angereiht werden. ABB Schütze erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.

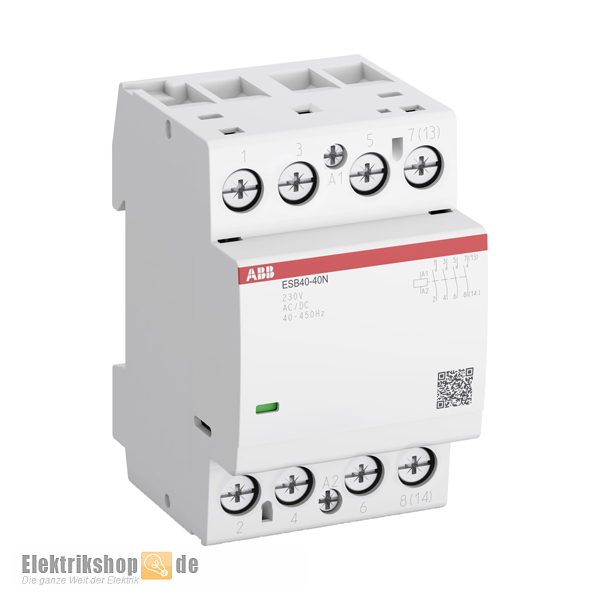

ABB ESB40-40N-06 Installationsschütz 40A 4 Schließer

Der ABB Installationsschütze ESB40-40N dient der Steuerung ein-und dreiphasiger Belastungen bis zu 40A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Dieser Schütz wurde für Anwendungen im Haushalt und für industrielle Anwendungen konzipiert.

Vorteile der Serie ESB40..N

• Brummfreier Betrieb
• leise beim Schalten
• niedrige Leistungsaufnahme
• integrierter Überspannungsschutz

Anwendung

• elektrische Heizgeräte
• Warmwasserbereiter
• Motoren für Pumpen
• Lüftung und sonstige Antriebe
• Beleuchtungen

Anschlüsse Hauptstromkreis (Schraubanschluss)

• flexibel mit Aderendhülse 1x 1.5 ... 16 mm²
• flexibel mit Aderendhülse 2x 1.5 ... 10 mm²
• flexibel mit isolierter Aderendhülse 1x 1.5 ... 16 mm²
• flexibel mit isolierter Aderendhülse 2x 1.5 ... 10 mm²
• flexibel 1x 1.5 ... 16 mm²
• flexibel 2x 1.5 ... 10 mm²
• starr 1x 1.5 ... 25 mm²
• starr 2x 1.5 ... 10 mm²

Anschlüsse Steuerstromkreis (Schraubanschluss)

• flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
• flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
• flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
• flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm²
• flexibel 1x 1 ... 4.0 mm²
• flexibel 2x 1 ... 2.5 mm²
• starr 1x 1 ... 4 mm²
• starr 2x 1 ... 2.5 mm²

Weitere Installationsschütze finden Sie in der Kategorie Schütze. Den passenden Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

Daten ABB ESB40-40N-06

• Hersteller: ABB
• Typ: ESB40-40N-06
• Hersteller-Nr.: 1SAE341111R0640
• EAN/GTIN: 4013614518515
• Artikelbezeichnung: Installationsschütz für Reiheneinbau
• Montage: Schnellbefestigung Hutschiene 35 mm
• Polzahl: 4-polig
• Anzahl Kontakte Schließer: 4
• Spannungsart der Betätigungsspannung: AC/DC
• Spannungsart der Betriebsspannung: AC/DC
• Bemessungsbetriebsspannung: Hauptstromkreis 220 V DC
• Bemessungsbetriebsspannung: Hauptstromkreis 400 V AC
• Bemessungssteuerspannung (Uc): 230 V
• Bemessungsstrom: 40 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 500 V
• Elektrische Belastbarkeit: (AC-1, Schließer) 150000 Zyklen ; (AC-3, Schließer) 100000 Zyklen ; (AC-7a, Schließer) 150000 Zyklen ; (AC-7b, Schließer) 100000 Zyklen
• Mechanische Lebensdauer: 1000000 Zyklen
• Brummfrei: ja
• Bemessungsbetriebsstrom AC-1 (Ie): (Schließer) 40 A
• Bemessungsbetriebsstrom AC-3 (Ie): (230 V einphasig, Schließer) 22 A ; (400 V dreiphasig, Schließer) 22 A
• Bemessungsbetriebsleistung AC-1 (Pe): (230 V einphasig, Schließer) 9.2 kW ; (400 V dreiphasig, Schließer) 27.7 kW
• Bemessungsbetriebsleistung AC-3 (Pe): (230 V einphasig, Schließer) 3.7 kW ; (400 V dreiphasig, Schließer) 11 kW
• Bemessungsbetriebsstrom AC-7a (Ie): (Schließer) 40 A
• Bemessungsbetriebsleistung AC-7a (Pe): (230 V einphasig, Schließer) 9.2 kW ; (400 V dreiphasig, Schließer) 27.7 kW
• Bemessungsbetriebsstrom AC-7b (Ie): (230 V einphasig, Schließer) 22 A ; (400 V dreiphasig, Schließer) 22 A
• Bemessungsbetriebsleistung AC-7b (Pe): (230 V einphasig, Schließer) 3.7 kW ; (400 V dreiphasig, Schließer) 11 kW
• Umgebungstemperatur: – 25 … + 55 °C
• Höchstzulässige Betriebshöhenlage: 2000 m
• Schockfestigkeit nach IEC/EN 60068-2-27: 11 ms pulsierend 15g
• Zubehör anbaubar: ja (linksseitig)
• Verschmutzungsgrad: 3
• Breite in Teilungseinheiten: 3
• Maße (HxBxT): 85 x 54 x 65 mm
• Einbautiefe: 58 mm
• Schutzart: IP20
• Normen: IEC/EN 60947-1 ; IEC/EN 60947-4-1 ; UL 60947-1 ; UL 60947-4-1 ; IEC/EN 61095
