» Siemens Schütz 40A 4S AC 230/400V 5TT5040-0 INSTA-Schütz 40A ✓ mit 4 Schließer ✓

Schütz 40A Siemens 5TT5040-0 mit 4 Schließer-Kontakten und Schaltstellungsanzeige. INSTA-Schütz für Ansteuerung mit AC/DC-Steuerspannung, auch für den industriellen Einsatz geeignet. Mit Schaltstellungsanzeige zur schnellen Erkennung des Betriebszustandes. Sichere Leitungseinführung durch integrierte Leitungseinführungstrichter. Einbau- bzw. Montagehinweis: Zur Gewährleistung der Wärmeableitung sind Distanzstücke einzuplanen.

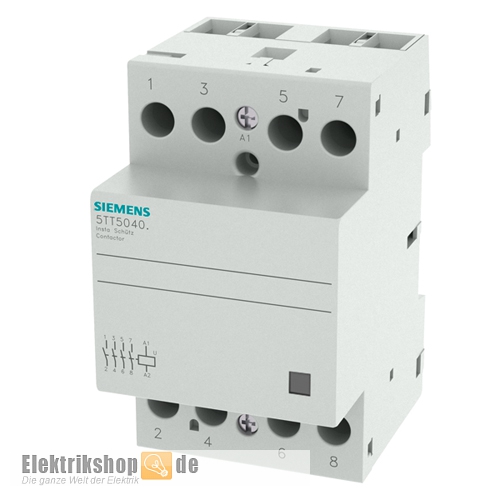

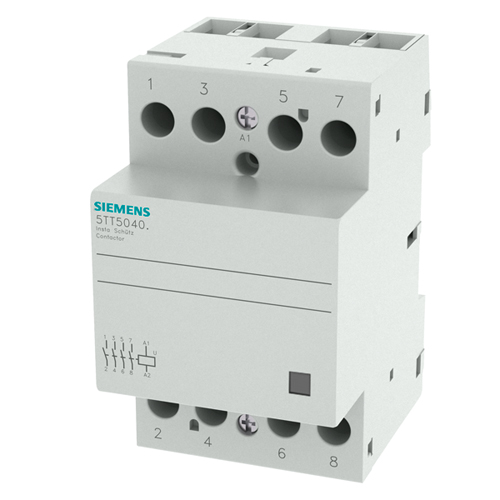

Siemens 5TT5040-0 Schütz 40A 4S AC 230/400V

Instaschütze sind mit einem Wechselstrom-Magnetsystem für anspruchsvolle Bedingungen ausgestattet. Einsatz in der Verteilertechnik für Motoren, Wärmepumpen, Klimatechnik und Beleuchtungstechnik.

Werden Lampenlasten an unterschiedlichen Phasen geschalten, erfolgt der Schaltvorgang mit einem Schütz. Dabei muss eine symmetrische Belastung der Phasen angestrebt werden. Vorgeschaltete Kurzschlusseinrichtungen müssen allpolig abschalten.

Anschlüsse Spulenanschluss (Schraubanschluss)

• 1 - 2,5 mm²

Anschlüsse Hauptanschluss (Schraubanschluss)

• 1,5 - 25 mm² (eindrähtig)
• 1,5 - 16 mm² (mehrdrähtig mit Aderendhülse)

Weitere Installationsschütze finden Sie in der Kategorie Schütze, erweiterte technische Informationen im Datenblatt.

Daten Siemens Schütz 40A

• Hersteller: Siemens
• Typ: 5TT5040-0
• EAN: 4001869435183
• Produktfamilie: SENTRON
• Produkt-Bezeichnung: INSTA-Schütz

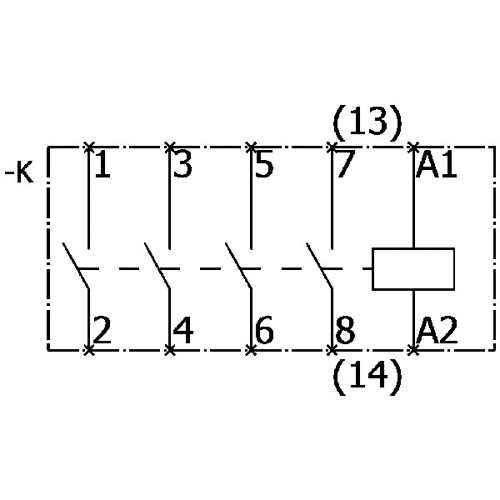

• Ausführung: 4 Schließer
• für Wechselstrom- oder Gleichstrom-Dauerbetätigung
• mit Schaltstellungsanzeige
• mit Wechselstrom-Magnetsystem
• Bemessungsbetriebsstrom Ie: 40 A
• Bemessungsbetriebsspannung Ue: 400 V
• Steuerspeisespannung Bemessungswert: 230 V
• Steuerspeisespannung Bemessungswert max: 230 V
• Steuerspeisespannung bei DC Bemessungswert: 220 V
• Bemessungsfrequenz bei AC: 50/60 Hz
• Verlustleistung Pv: 4 W (bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol)
• Produkterweiterung einbaubar Zusatzeinrichtungen: ja
• Mechanische Lebensdauer: 3 Mio. Schaltspiele
• Maße (HxBxT): 90 x 53,5 x 71 mm
• Einbautiefe: 64 mm
• Baubreite: 3 TE
• Schutzart: IP 20
• IEC 60947-4-1, IEC 60947-5-1, IEC 61095; EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660
