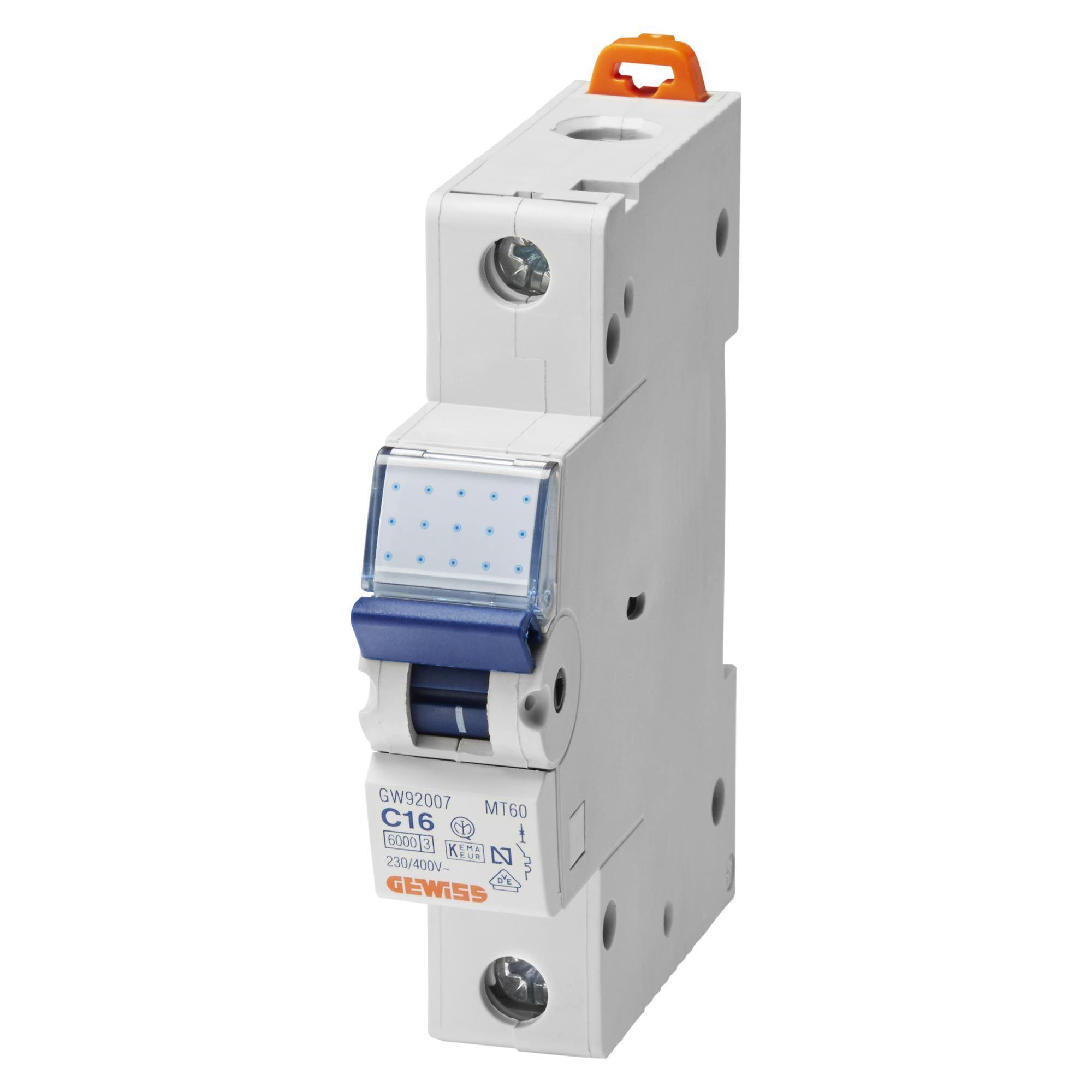

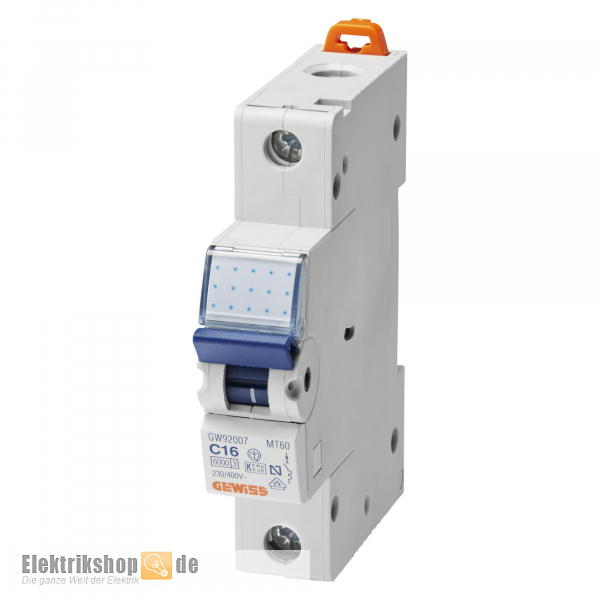

Leitungsschutzschalter Gewiss GW92007 16A 1polig, C-Charakteristik* für den Verteiler-Einbau. Standard-Sicherungsautomat für den Überlast- und Kurzschlußschutz im Wohnungsbau, Zweckbau und der Industrie.
Mit ON/OFF-Schaltstellungsanzeige am Schaltknebel, spezielle Schnellbefestigung und großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts. Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre (nicht im Lieferumfang) für Vorhaengeschloss abschliessbar.
Gewiss GW92007 Leitungsschutzschalter C 16A · 1-polig
Leitungsschutzschalter (MCB) nach EN60898-1 vom Typ MT 60. Mit zeitverzögertem thermischem Überlastauslöser und elektromagnetischem Kurzschlussauslöser. An der linken Seite können alternativ eine RESTART Wiedereinsschalteinrichtung RM TOP, ein RESTART Fernantrieb CM oder zwei Hilfseinrichtungen angebaut werden.
Anschlüsse
- Anschließbarer Leiterquerschnitt starre Leiter: ≥ 1x35 ; ≥ 2x16 ; ≥ 1x16 + 2x10 mm²
- Anschließbarer Leiterquerschnitt flexible Leiter: ≥ 1x35 ; ≥ 2x16 ; ≥ 1x16 + 2x10 mm²
Weitere Gewiss LS-Schalter finden Sie in der Kategorie Gewiss Leitungsschutzschalter, passende FI-Schalter unter Gewiss FI-Schutzschalter.
Daten Gewiss Leitungsschutzschalter
- Hersteller: Gewiss
- Hersteller-Typ: MT 60
- Baureihe: 90 MCB
- Hersteller-Nr.: GW92007
- EAN/GTIN: 8011564057043
- Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
- Einspeisung: beliebig
- Schaltstellungsanzeige: ON/OFF am Schaltknebel
- Plombierbarkeit: ja
- Bemessungsstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: C
- Bemessungsbetriebsspannung (Ue): 230/400 V
- Betriebsspannung (Ue min) AC/DC: 12 V
- Bemessungsspannungg (Ue max) AC: 440 V
- Bemessungsspannungg (Ue max) DC: 220 V
- Bemessungsfrequenz: 50/60 Hz
- Schaltvermögen EN 60898 230V (Icn): 6000 A (6 kA)
- Schaltvermögen EN 60947-2 230V (Icn): 10.000 A (10 kA)
- Isolationsspannung: 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
- Trennungsanzeige: ja
- max. Anzahl anbaubarer Hilfsschalter: 2
- anbaubare Fehlerstrom-Schutzschalter: Anbau RCD BD
- Breite in Teilungseinheiten: 1
- Maße (BxTxH): 18 x 72 x 85 mm
- Einbautiefe: 72 mm
- Schutzart Klemmen (IP): IP20
- Schutzart Vorderseite (IP): IP40
- Betriebstemperatur: -25 °C ... 60 °C
- Norm: EN 60898, EN 60947-2
*
C Charakteristik: Auslösecharakteristik für den Schutz induktiver und kapazitiver Lasten (z.B. Motoren, Leuchtstofflampen).
