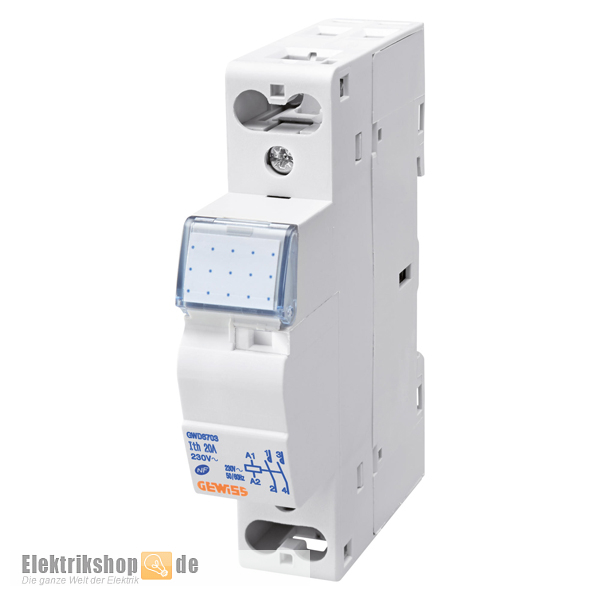

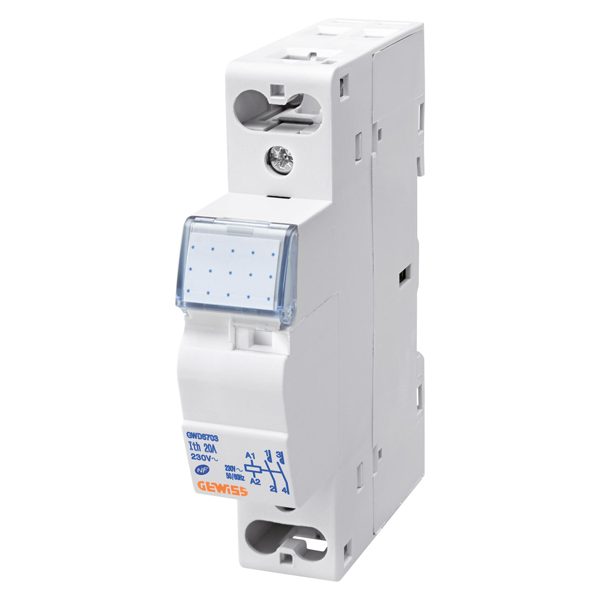

» Gewiss GWD6703 20A Schütz 230V 2 Schließer Kontakte · Installationsschütz

Gewiss GWD6703 Installationsschütz 230 V AC, 20 A, 2 Schließer. Installationsschütze der Baureihe 90 AM von Gewiss für Reiheneinbau. Steuerung von Verbrauchern mit vielen automatischen Schaltvorgängen. Das Schalten der Kontakte erfolgt durch Erregen der Magnetspule.

Gewiss GWD6703 20A Schütz 230V 2 Schließer Kontakte

Die Baureihe 90 AM ist geeignet zum nachträglichen Anbau von Hilfsschaltern und plombierbaren Klemmenabdeckungen. Für die optimale Wärmeabfuhr wird der Einsatz von Distanzstücken (GWD6766 - nicht im Lieferumfang) zwischen den Schützen empfohlen.

Anschlüsse: Schraubklemme

• Anschließbarer Leiterquerschnitt starre Leiter: 1 ... 10 mm²
• Anschließbarer Leiterquerschnitt flexible Leiter: 1 ... 6 mm²

Weitere Gewiss Artikel wie FI-Schalter oder LS-Schalter finden Sie in de2 Kategorien Gewiss FI-Schutzschalter und Gewiss Leitungsschutzschalter. Verteiler unter Verteilungen.

Daten Gewiss GWD6703

• Hersteller: Gewiss
• Hersteller-Typ: CTR20
• Baureihe: 90 AM
• Hersteller-Nr.: GWD6703
• EAN/GTIN: 8011564809338
• Bezeichnung: Installationsschütz
• 2 Schließer
• Bemessungsstrom (In): 20 A
• Bemessungsbetriebsspannung (Ue): 230 AC (1NO) / 400 AC (1NO+NC - 1CO - 2CO - 4NO)
• Steuerspannung Magnetspule (Uc): 24 - 230 AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsisolationsspannung (Ui): 440 AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Bemessungskurzschlussfestigkeit mit Sicherung: 3 kA (gL 20)
• Mechanische Lebensdauer (Anzahl Schaltungen): 3 x 10 ⁶
• Breite in Teilungseinheiten: 1
• Betriebstemperatur: -15 °C ... 55 °C
• max. Anzahl von Schützen nebeneinander: 3 (≤ 40 °C) ; 2 (40 - 55 °C)
• Norm: IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423
• Kompatibilität zu elektrischen Hilfsschaltern: ja
• Maße (BxTxH): 17,5 x 68 x 85 mm
• Einbautiefe: 62 mm
• Schutzart (im Verteiler): IP20
