» ABB ESB20-20N-06 Installationsschütz 20A 2 Schließer - Schütz 230V online bestellen

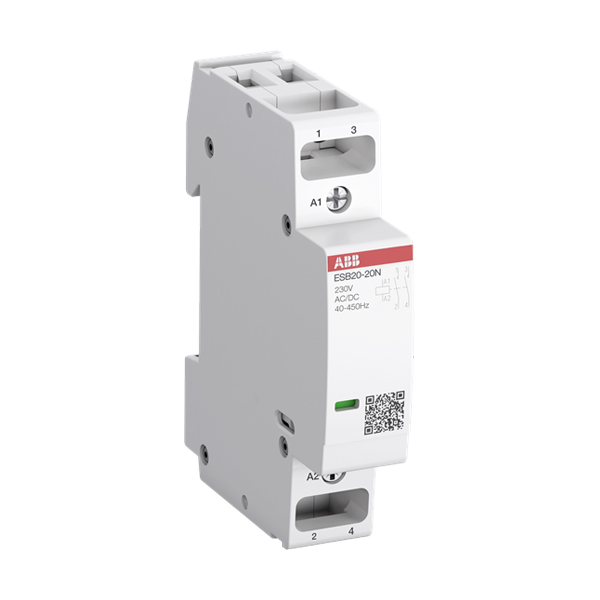

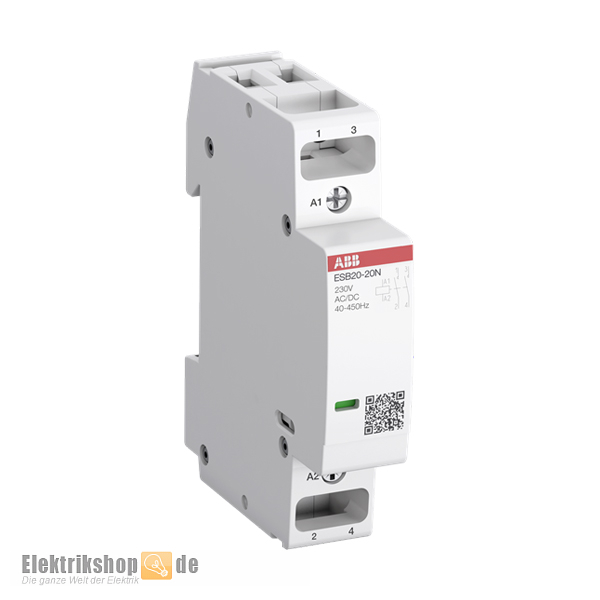

Installationsschütz 20A 2S 230V AC/DC 1TE ESB20-20N-06 ABB

ABB
Art.Nr.: U5497204
Lieferzeit: 1-4 Werktage
Verfügbarkeit: AMPEL_GRUEN
20,49 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

  • Artikelbeschreibung

    ABB Installationsschütz AC-1/AC-7a, 230 V AC, 20 A, mit 2 Schließer-Kontakten. Installationsschütze der Baureihe ESB20..N von ABB sind absolut brummfrei und leise beim Schalten. Sie überzeugen durch niedrige Leistungsaufnahme ebenso wie mit einem integriertem Überspannungsschutz. Sie können ohne Abstand nebeneinander angereiht werden. ABB Schütze erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.

    ABB ESB20-20N-06 Installationsschütz 20A 2 Schließer

    Der ABB Installationsschütze ESB20-20N dient der Steuerung einphasiger Belastungen bis zu 20 A und durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Dieser Schütz wurde für Anwendungen im Haushalt und für industrielle Anwendungen konzipiert.

    Vorteile der Serie ESB20..N
    • Brummfreier Betrieb
    • leise beim Schalten
    • niedrige Leistungsaufnahme
    • integrierter Überspannungsschutz
    Anwendung
    • elektrische Heizgeräte
    • Warmwasserbereiter
    • Motoren für Pumpen
    • Lüftung und sonstige Antriebe
    • Beleuchtungen
    Anschlüsse Hauptstromkreis (Schraubanschluss)
    • flexibel mit Aderendhülse 1x 1 ... 6 mm²
    • flexibel mit Aderendhülse 2x 1 ... 2.5 mm²
    • flexibel mit isolierter Aderendhülse 1x 1 ... 6 mm²
    • flexibel mit isolierter Aderendhülse 2x 1 ... 1.5 mm²
    • flexibel 1x 1 ... 6 mm²
    • flexibel 2x 1 ... 4 mm²
    • starr 1x 1 ... 10 mm²
    • starr 2x 1 ... 4 mm²
    Anschlüsse Steuerstromkreis (Schraubanschluss)
    • flexibel mit Aderendhülse 1x 1 ... 2.5 mm²
    • flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
    • flexibel mit isolierter Aderendhülse 1x 1 ... 2.5 mm²
    • flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm²
    • flexibel 1x 1 ... 2.5 mm²
    • flexibel 2x 1 ... 1.5 mm²
    • starr 1x 0.5 ... 4 mm²
    • starr 2x 0.75 ... 2.5 mm²

    Weitere Installationsschütze finden Sie in der Kategorie Schütze. Den passenden Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

    Daten ABB ESB20-20N-06

    • Hersteller: ABB
    • Typ: ESB20-20N-06
    • Hersteller-Nr.: 1SBE121111R0620
    • EAN/GTIN: 3471523007505
    • Artikelbezeichnung: Installationsschütz für Reiheneinbau
    • Montage: Schnellbefestigung Hutschiene 35 mm nach EN 60715
    • Polzahl: 2-polig
    • Anzahl Kontakte Schließer: 2
    • Spannungsart der Betätigungsspannung: AC/DC
    • Spannungsart der Betriebsspannung: AC/DC
    • Bemessungsbetriebsspannung: Hauptstromkreis 220 V DC
    • Bemessungsbetriebsspannung: Hauptstromkreis 250 V AC
    • Bemessungssteuerspannung (Uc): 230 V
    • Bemessungsstrom: 20 A
    • Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
    • Bemessungsisolationsspannung (Ui): 400 V
    • Elektrische Belastbarkeit: (AC-1, Schließer) 150000 Zyklen ; (AC-3, Schließer) 150000 Zyklen ; (AC-7a, Schließer) 150000 Zyklen ; (AC-7b, Schließer) 150000 Zyklen
    • Mechanische Lebensdauer: 1000000 Zyklen
    • Zusatzeinrichtungen möglich: ja
    • Brummfrei: ja
    • Bemessungsbetriebsstrom AC-1 (Ie): (Schließer) 20 A
    • Bemessungsbetriebsstrom AC-3 (Ie): (230 V einphasig, Schließer) 9 A
    • Bemessungsbetriebsleistung AC-1 (Pe): (230 V einphasig, Schließer) 4.6 kW
    • Bemessungsbetriebsleistung AC-3 (Pe): (230 V einphasig, Schließer) 1.3 kW
    • Bemessungsbetriebsstrom AC-7a (Ie): (Schließer) 20 A
    • Bemessungsbetriebsleistung AC-7a (Pe): (230 V einphasig, Schließer) 4.6 kW
    • Bemessungsbetriebsstrom AC-7b (Ie): (230 V einphasig, Schließer) 9 A
    • Bemessungsbetriebsleistung AC-7b (Pe): (230 V einphasig, Schließer) 1.3 kW
    • Umgebungstemperatur: – 25 … + 55 °C
    • Höchstzulässige Betriebshöhenlage: 2000 m
    • Schockfestigkeit nach IEC/EN 60068-2-27: 11 ms pulsierend 15g
    • Zubehör anbaubar: ja (linksseitig)
    • Verschmutzungsgrad: 3
    • Breite in Teilungseinheiten: 1
    • Maße (HxBxT): 85 x 18 x 65 mm
    • Einbautiefe: 58 mm
    • Schutzart: IP20
    • Normen: IEC/EN 60947-1 ; IEC/EN 60947-4-1 ; UL 60947-1 ; UL 60947-4-1 ; IEC/EN 61095
  • Weitere Suchbegriffe: ABB Stotz Schütz 20 A ESB2020N06 Einbauschütz Verteiler
