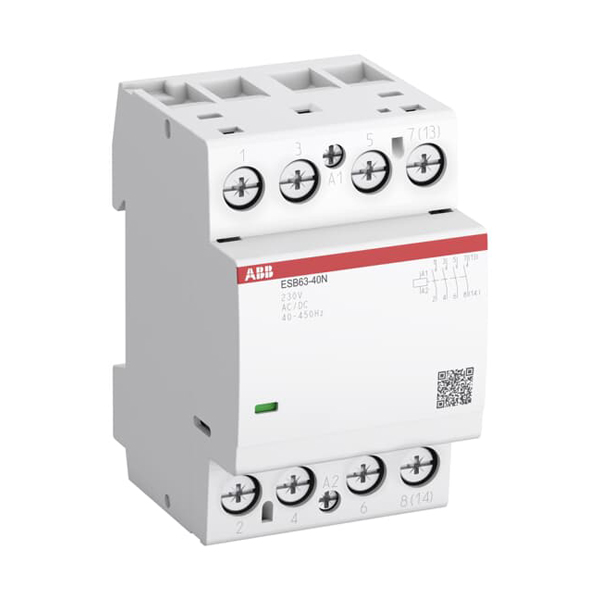

» ABB ESB63-40N-06 Installationsschütz 63A 4 Schließer · Schütz 63 Ampere ABB-Stotz

Installationsschütz 63A 4S 230V AC/DC 3TE ESB63-40N-06 ABB

ABB
Art.Nr.: U5497087
Lieferzeit: 1-4 Werktage
Verfügbarkeit: AMPEL_GRUEN
72,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

  • Artikelbeschreibung

    ABB ESB63 Installationsschütz (Schließer) AC-1/AC-7a, 230 V AC, 63 A, mit 4 Schließer-Kontakten. Installationsschütze der Baureihe ESB63..N von ABB sind absolut brummfrei und leise beim Schalten. Sie überzeugen durch niedrige Leistungsaufnahme ebenso wie mit einem integriertem Überspannungsschutz. Sie können ohne Abstand nebeneinander angereiht werden. ABB Schütze erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.

    ABB ESB63-40N-06 Installationsschütz 63A 4 Schließer

    Der ABB Installationsschütze ESB63-40N dient der Steuerung ein-und dreiphasiger Belastungen bis zu 63A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Dieser Schütz wurde für Anwendungen im Haushalt und für industrielle Anwendungen konzipiert.

    Vorteile der Serie ESB63..N
    • Brummfreier Betrieb
    • leise beim Schalten
    • niedrige Leistungsaufnahme
    • integrierter Überspannungsschutz
    Anwendung
    • elektrische Heizgeräte
    • Warmwasserbereiter
    • Motoren für Pumpen
    • Lüftung und sonstige Antriebe
    • Beleuchtungen
    Anschlüsse Hauptstromkreis (Schraubanschluss)
    • flexibel mit Aderendhülse 1x 1.5 ... 16 mm²
    • flexibel mit Aderendhülse 2x 1.5 ... 10 mm²
    • flexibel mit isolierter Aderendhülse 1x 1.5 ... 16 mm²
    • flexibel mit isolierter Aderendhülse 2x 1.5 ... 10 mm²
    • flexibel 1x 1.5 ... 16 mm²
    • flexibel 2x 1.5 ... 10 mm²
    • starr 1x 1.5 ... 25 mm²
    • starr 2x 1.5 ... 10 mm²
    Anschlüsse Steuerstromkreis (Schraubanschluss)
    • flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
    • flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm²
    • flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
    • flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm²
    • flexibel 1x 1 ... 4.0 mm²
    • flexibel 2x 1 ... 2.5 mm²
    • starr 1x 1 ... 4 mm²
    • starr 2x 1 ... 2.5 mm²

    Weitere Installationsschütze finden Sie in der Kategorie Schütze. LS-, FI- & FI/LS-Schalter führen wir in der Kategorie Verteilereinbau. Den passenden Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

    Daten ABB ESB63-40N-06

    • Hersteller: ABB
    • Typ: ESB63-40N-06
    • Hersteller-Nr.: 1SAE351111R0640
    • EAN/GTIN: 4013614519239
    • Artikelbezeichnung: Installationsschütz für Reiheneinbau
    • Montage: Schnellbefestigung Hutschiene 35 mm
    • Polzahl: 4-polig
    • Anzahl Kontakte Schließer: 4
    • Spannungsart der Betätigungsspannung: AC/DC
    • Spannungsart der Betriebsspannung: AC/DC
    • Bemessungsbetriebsspannung: Hauptstromkreis 220 V DC
    • Bemessungsbetriebsspannung: Hauptstromkreis 400 V AC
    • Bemessungssteuerspannung (Uc): 230 V
    • Bemessungsstrom: 63 A
    • Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
    • Bemessungsisolationsspannung (Ui): 500 V
    • Elektrische Belastbarkeit: (AC-1, Schließer) 100000 Zyklen ; (AC-3, Schließer) 240000 Zyklen ; (AC-7a, Schließer) 100000 Zyklen ; (AC-7b, Schließer) 240000 Zyklen
    • Mechanische Lebensdauer: 1000000 Zyklen
    • Brummfrei: ja
    • Bemessungsbetriebsstrom AC-1 (Ie): (Schließer) 63 A
    • Bemessungsbetriebsstrom AC-3 (Ie): (230 V einphasig, Schließer) 30 A ; (400 V dreiphasig, Schließer) 30 A
    • Bemessungsbetriebsleistung AC-1 (Pe): (230 V einphasig, Schließer) 14.5 kW ; (400 V dreiphasig, Schließer) 43.6 kW
    • Bemessungsbetriebsleistung AC-3 (Pe): (230 V einphasig, Schließer) 5 kW ; (400 V dreiphasig, Schließer) 15 kW
    • Bemessungsbetriebsstrom AC-7a (Ie): (Schließer) 63 A
    • Bemessungsbetriebsleistung AC-7a (Pe): (230 V einphasig, Schließer) 14.5 kW ; (400 V dreiphasig, Schließer) 43.6 kW
    • Bemessungsbetriebsstrom AC-7b (Ie): (230 V einphasig, Schließer) 30 A ; (400 V dreiphasig, Schließer) 30 A
    • Bemessungsbetriebsleistung AC-7b (Pe): (230 V einphasig, Schließer) 5 kW ; (400 V dreiphasig, Schließer) 15 kW
    • Umgebungstemperatur: – 25 … + 55 °C
    • Höchstzulässige Betriebshöhenlage: 2000 m
    • Schockfestigkeit nach IEC/EN 60068-2-27: 11 ms pulsierend 15g
    • Zubehör anbaubar: ja (linksseitig)
    • Verschmutzungsgrad: 3
    • Breite in Teilungseinheiten: 3
    • Maße (HxBxT): 85 x 54 x 65 mm
    • Einbautiefe: 58 mm
    • Schutzart: IP20
    • Normen: IEC/EN 60947-1 ; IEC/EN 60947-4-1 ; UL 60947-1 ; UL 60947-4-1 ; IEC/EN 61095
  • Weitere Suchbegriffe: Schuetz 63 Ampere Hutschiene
