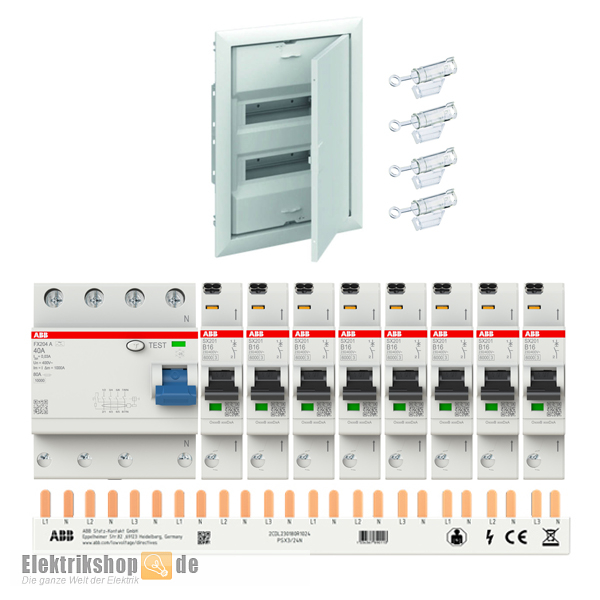

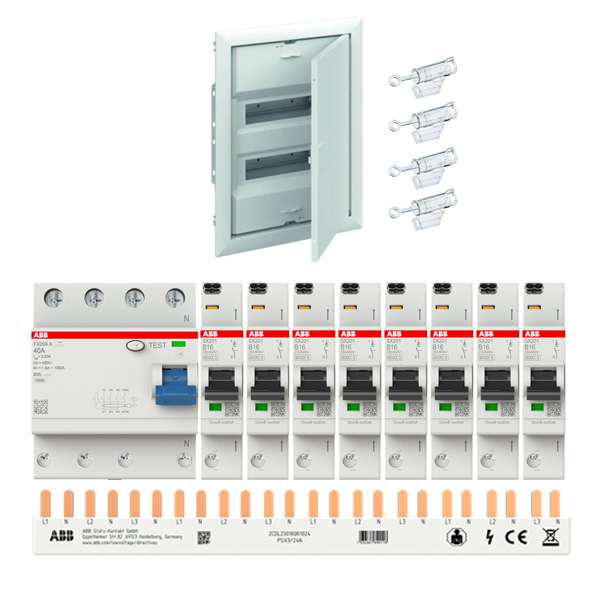

Hohlwand Verteiler Set bestehend aus einem 2-reihigen Hohlwandverteiler mit Tür UK624N3+UZ91P4 von Striebel & John und Einsätzen von ABB Flexline. Das Bundle beinhaltet 1 Fehlerstrom-Schutzschalter FX204 A-40/0,03, 8 Sicherungsautomaten ABB SX201-B16 - 1P und 1 Phasenschiene 3P+N PSX3/24N 3-phasig. Nicht vorverdrahtet und montiert!

Hohlwand Verteiler Set 2-reihig ABB FlexLine · Striebel & John

Lieferumfang

• 1x Unterputzverteiler mit Tür 2-reihig UK624N3 Striebel und John

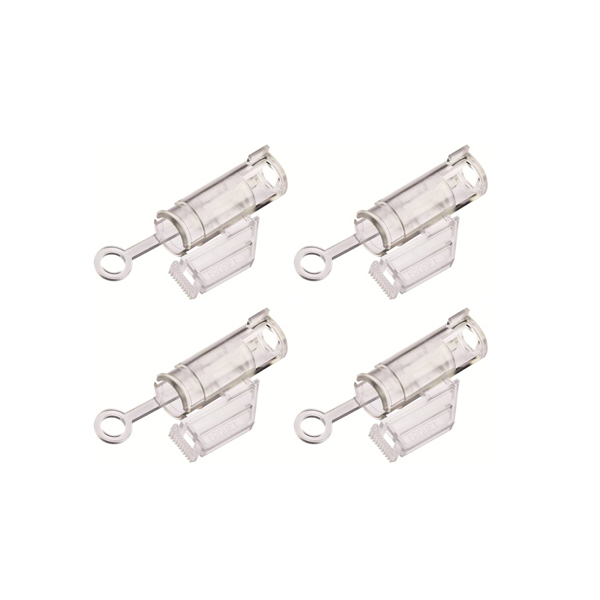

• 1x Hohlwandset UZ91P4 für UK600 Verteiler Striebel und John
• 1x FI-Schutzschalter 40A/30mA 4polig FlexLine FX204 A-40/0,03 ABB
• 8x Leitungsschutzschalter B 16A 1-polig FlexLine SX201-B16 ABB
• 1x Verdrahtungsschiene 3P+N FlexLine PSX3/24N ABB

Hohlwandverteiler 2-reihig mit Tür. Ein Unterputzverteiler mit passendem Hohlwandset UZ91P4 für die Hohlwand-Installation. Mit neuen N/PE Quick-Steckklemmen und VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24 für Geräte bis 63A.

FI-Schutzschalter FlexLine ABB FX204 A-40/0,03 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

Leitungsschutzschalter FlexLine ABB SX201-B16 - 1P - B - 16 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik.

Verdrahtungsschiene ABB PSX3/24N 3-phasig für 4P FI-Schalter und Sicherungsautomaten aus dem System FlexLine.

Die 2.Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.

Anschlussleitungen finden Sie in der Kategorie Kabel und Leitungen. Das passende Zubehör wie FI/LS oder Ausschalter für Ihre Erweiterung finden Sie in der Kategorie Verteilereinbau.

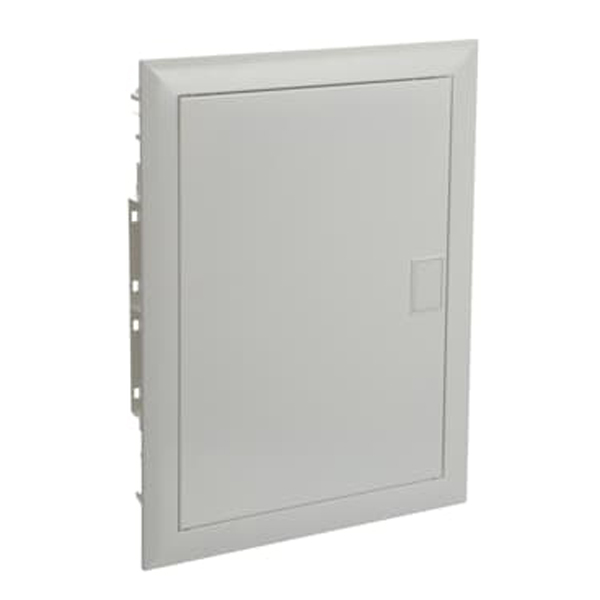

Daten Striebel & John UK624N3

• Hersteller: Striebel & John
• Typ: UK624N3 + UZ91P4
• Hersteller-Nr. UK624N3: 2CPX031369R9999
• EAN/GTIN UK624N3: 4011617313694
• Hersteller-Nr. UZ91P4: 2CPX031434R9999
• EAN/GTIN UZ91P4: 4011617314349
• Produktgruppe: Hohlwand-Verteiler
• Ausführung: 2-reihig
• Reihenabstand der Hutprofilschienen: 125 mm
• mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24
• Schutzart: IP 30
• Schutzklasse 2, schutzisoliert
• Stoßfestigkeitsgrad IK07
• Bemessungsstrom I_n: bis 63 A
• Nennmaße außen (HxBxT): 497 x 384 x 97 mm
• Nischenmaße (HxBxT): 480 x 367 x 95 mm
• nutzbare Tiefe: max. 75 mm
• Farbe: verkehrsweiß (RAL 9016)
• Platzeinheiten (PLE): 24 (28)

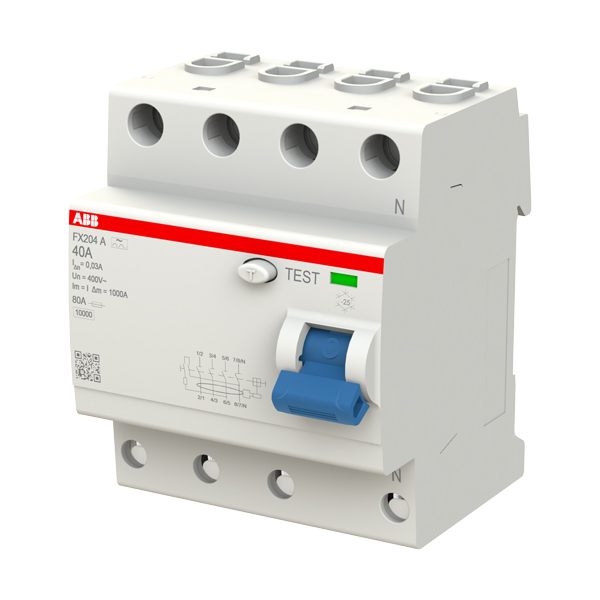

Daten ABB FX204A-40/0,03

• Hersteller: ABB
• Typ: FX204 A-40/0.03
• Hersteller-Nr.: 2CSF204165R1400
• EAN/GTIN: 8012542417255
• Produktreihe: FX200
• System FlexLine
• Anzahl Pole: 4
• Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
• Typ der Eingangsspannung: Wechselstrom
• Fehlerstromart: Typ A
• Bemessungsstrom (In): 40 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Bemessungsspannung Ur: 400 V AC
• Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
• Bemessungs-Isolationsspannung (UIch): 500 V
• Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
• Bemessungsausschaltvermögen Im: 1 kA
• Bemessungsfehlerschaltvermögen I∆m: 1 kA
• Bemessungs-Stoßfestigkeit (UKobold): 4 kV
• Dielektrische Prüfspannung: 2,5 kV
• Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
• Bemessungsfrequenz: 50 Hz
• Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Zyklen
• Lebensdauer mechanisch 20.000 Zyklen
• Position der neutralen Klemmen: rechts
• Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
• Prüftaste: ja
• Phasenschiene steckbar
• Überspannungskategorie: III, Trenneigenschaften
• Verschmutzungsgrad: 2
• Temperatur an der Einbaustelle: -25 °C...+55 °C
• Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
• Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE

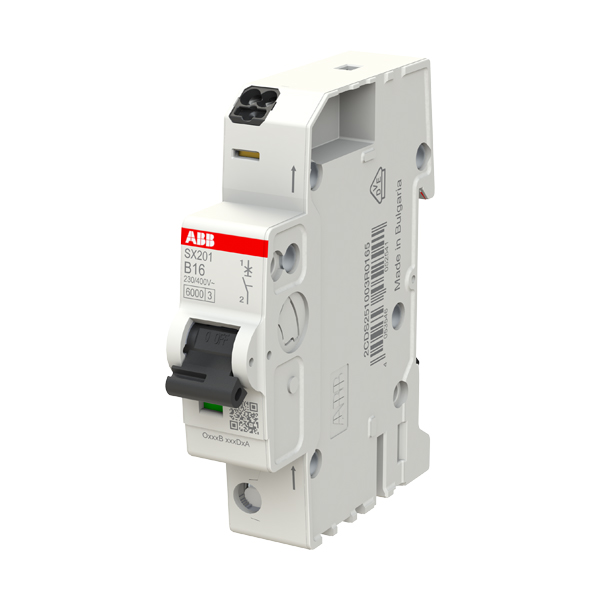

Daten ABB SX201-B16

• Hersteller: ABB
• Typ: SX201-B16
• Hersteller Nr.: 2CDS251003R0165
• EAN/GTIN: 4053546052541
• Produktreihe: SX200
• System FlexLine
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
• Einspeisung: unten
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
• Bemessungsstrom: 16 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsbetriebsspannung(nach IEC 60898-1): 230 V AC
• Betriebsspannung: min 12 V AC / 12 V DC
• Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
• Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
• Bemessungsschaltvermögen: (AC) 6 kA
• Bemessungsfrequenz: 50 / 60 Hz
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Zubehör anbaubar: nein
• Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 13s - OFF)
• Mechanische Belastbarkeit: 20.000 Zyklen
• Breite in Teilungseinheiten: 1
• Maße (BxTxH): 17,6 x 69 x 85 mm
• Einbautiefe: 69 mm
• Betriebstemperatur: -25 ... +55 °C
• Schutzart (IP): IP20

Daten ABB PSX3/24N

• Hersteller: ABB
• Typ: PSX3/24N
• Hersteller-Nr.: 2CDL230180R1024
• EAN/GTIN: 4053546053821
• System FlexLine
• Anzahl der Phasen: 3
• Anzahl der Pole: 3+N
• Verbindungsart: Push-In
• Einbaulage: Unten
• Querschnitt: 10 mm²
• Länge: 214 mm
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Anzahl der Pins: 24
• Bemessungs-Betriebsspannung: 400 V
• Anzahl der montierbaren Geräte: 12
• geeignet für Geräte mit N-Leiter: ja
• geeignet für Geräte mit Hilfsschalter: nein
