» ABB FX204A-40/0,03 FI-Schutzschalter 40A 30mA 4-polig FlexLine für die Hutschiene

FlexLine ABB FX204 A-40/0,03 FI-Schutzschalter 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

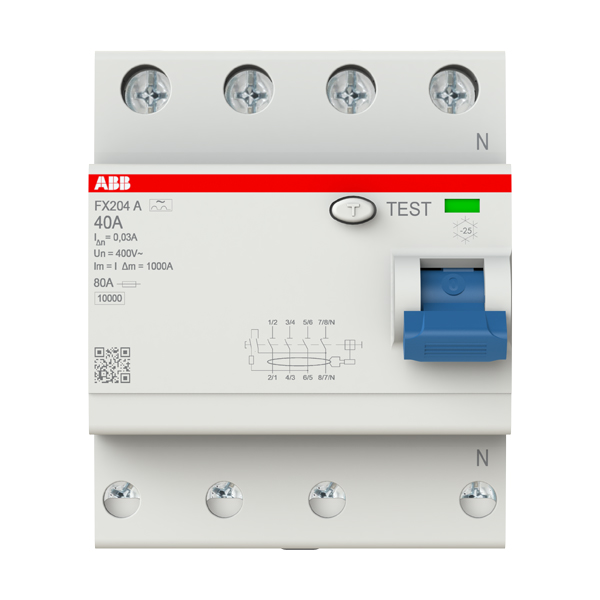

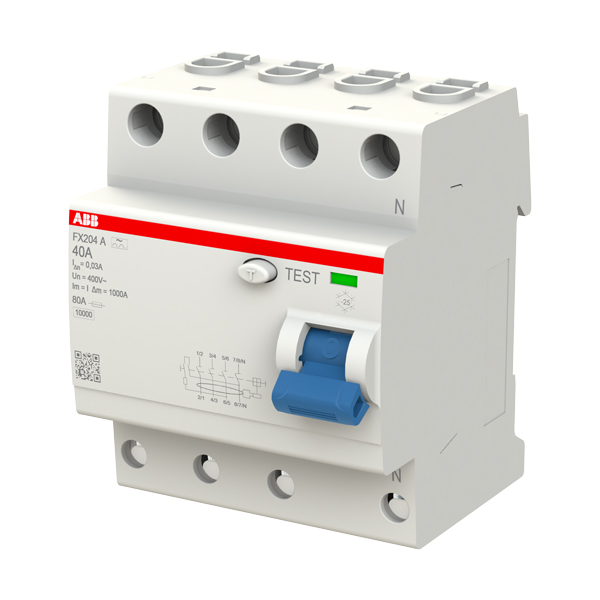

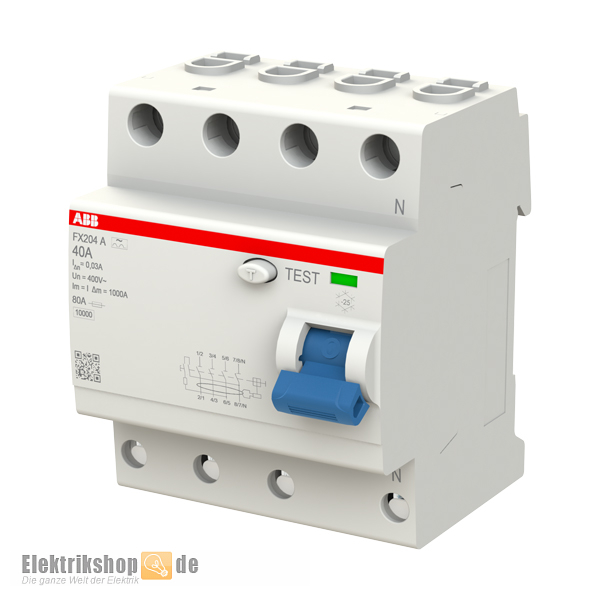

ABB FX204A-40/0,03 FI-Schutzschalter 40A 30mA 4-polig FlexLine

Die FI-Schutzschalter der FX200-Serie gewährleisten den Schutz von Personen und Anlagen vor Fehlerstrom gegen Erde. FX200 ist Teil des FlexLine-Portfolios. Einsatzgebiete von Fehlerstrom-Schutzschaltern sind der Haus-/Wohnungsbau, im Gewerbe oder in Schaltanlagen der Industrie.

Anschluss

• oben: Störungssichere gegenläufige Zylinder-Hub-Klemmen
• unten: Push-in Phasenschienenklemme + Schraubklemme für Leiter

Anschlussmöglichkeit

• oben - starr / feindrähtig ohne isolierter Aderendhülse 1...25 mm²
• oben - feindrähtig mit isolierte Aderendhülse 16 mm²
• unten - starr / feindrähtig ohne isolierter Aderendhülse 1...10 mm²
• unten - feindrähtig mit isolierte Aderendhülse 1...6 mm²

Hier finden Sie ABB FlexLine Leitungsschutzschalter und FlexLine FI-Schalter sowie passendes Zubehör wie Phasenschienen für die sichere Verdrahtung.

Daten ABB FX204A-40/0,03

• Hersteller: ABB
• Typ: FX204 A-40/0.03
• Hersteller-Nr.: 2CSF204165R1400
• EAN/GTIN: 8012542417255
• Produktreihe: FX200
• System FlexLine
• Anzahl Pole: 4
• Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
• Typ der Eingangsspannung: Wechselstrom
• Fehlerstromart: Typ A
• Bemessungsstrom (In): 40 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Bemessungsspannung Ur: 400 V AC
• Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
• Bemessungs-Isolationsspannung (UIch): 500 V
• Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
• Bemessungsausschaltvermögen Im: 1 kA
• Bemessungsfehlerschaltvermögen I∆m: 1 kA
• Bemessungs-Stoßfestigkeit (UKobold): 4 kV
• Dielektrische Prüfspannung: 2,5 kV
• Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
• Bemessungsfrequenz: 50 Hz
• Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Zyklen
• Lebensdauer mechanisch 20.000 Zyklen
• Position der neutralen Klemmen: rechts
• Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
• Prüftaste: ja
• Phasenschiene steckbar
• Überspannungskategorie: III, Trenneigenschaften
• Verschmutzungsgrad: 2
• Temperatur an der Einbaustelle: -25 °C...+55 °C
• Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
• Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE
