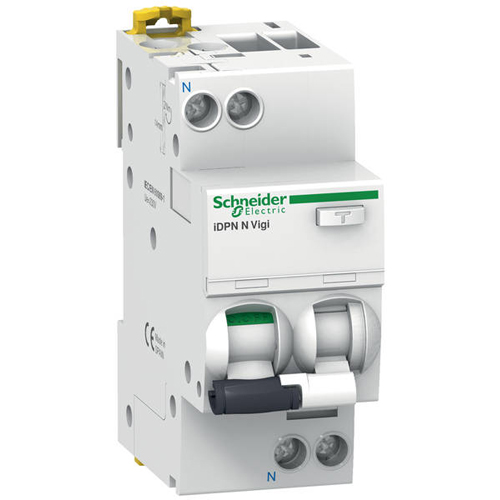

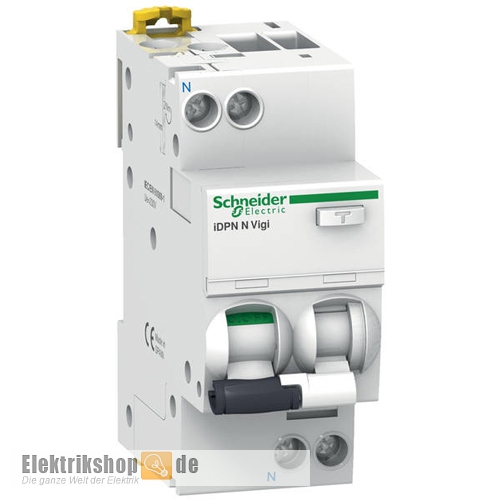

» Schneider A9D56610 FI/LS-Schutzschalter B10/30mA · RCBO 10A 30mA 1polig + N, VisiTrip & VisiSafe

FI/LS-Schalter-Kombination Schneider Electric A9D56610 B10 30mA für den Verteilereinbau. Mit VisiTrip-Störungsanzeige und eindeutige Schaltstellungsanzeige VisiSafe durch Markierungen am Hebel. Die Montage und Demontage des FI-Schutzschalters auf Standard-Hutschiene erfolgt durch werkzeuglose und frontseitige Handhabung des Fixierungselementes.

Schneider Electric A9D56610 FI/LS-Schutzschalter B10/30mA 1pol+N

Kombinierter FI-Schalter/Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE 0100 Teil 430 sowie für den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE 0100 Teil 410. Geringe Baugröße, Schaltstellungsanzeige und Prüftaste.

Weitere Artikel für den Verteilereinbau finden Sie in der Kategorie Verteilereinbau, die Verteiler finden Sie in der Kategorie Verteilungen.

weitere Eigenschaften

• Schutz von Personen bei direkter Berührung (≤ 30 mA)
• Schutz von Personen bei indirekter Berührung (≥ 100 mA)
• Schutz von Anlagen gegen Brandgefahr (300 mA)
• für Wechselfehlerströme und pulsierende Gleichfehlerströme
• Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters an der Frontseite
• Mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes
• VisiTrip-Störungsanzeige
• Schaltstellungsanzeige VisiSafe
• Prüftaste

Anschlüsse

• Einzelklemme 1-16 mm² fest
• Einzelklemme 1-10 mm² flexibel mit Kabelende
• Einzelklemme 1-10 mm² flexibel ohne Kabelende

Daten Schneider A9D56610

• Hersteller: Schneider Electric
• Typ: FI/LS B10/0,03A/1+N-A
• Hersteller-Nr.: A9D56610
• EAN/GTIN: 3606480472695
• Baureihe: Acti 9
• Kurzbezeichnung des Geräts: IDPN N Vigi
• Technologie der Auslöseeinheit: Thermomagnetisch
• Montage: DIN Schiene 35 mm
• Polzahl: 1P + N
• Neutralposition: links
• Fehlerstrom-Typ A
• Mitschaltender Neutralleiter: ja
• Bemessungsspannung: 230 V ~
• Bemessungsfrequenz 50 Hz
• Bemessungsfehlerstrom: 30 mA
• Bemessungsstrom: 10 A
• Bemessungsschaltvermögen: 6 kA
• Nennisolationsspannung Ui: 400 V AC 50 Hz
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Auslösecharakteristik: Typ B
• Energiebegrenzungsklasse 3
• Verschmutzungsgrad: 3
• Gerätelebensdauer: 20.000 Zyklen (elektrisch); 20.000 Zyklen (mechanisch)
• Umgebungstemperatur -25 °C ... 60 °C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 85 x 36 x 73 mm
• Schutzart (IP): IP20
• Norm: IEC/EN 61009, VDE 0664-21
