Produktbeschreibung

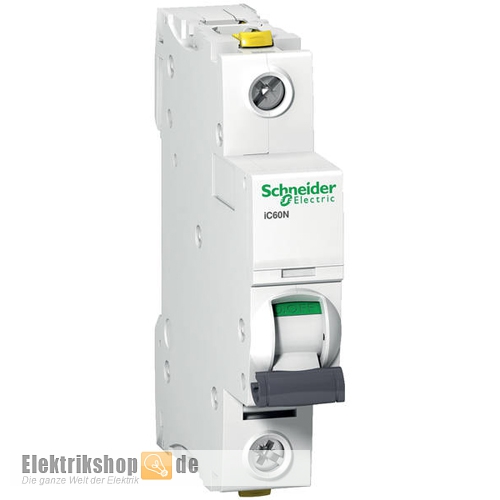

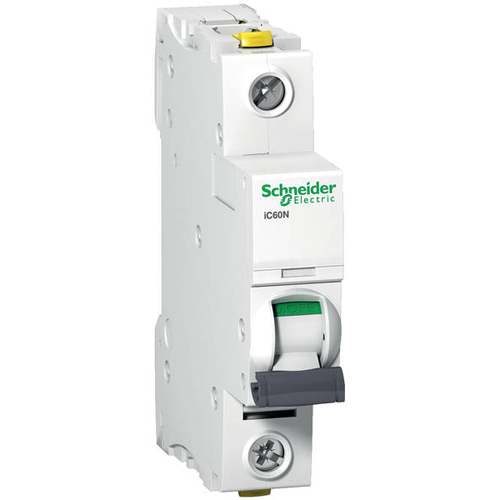

Schneider Electric A9F03110 LS-Schalter B10, Leitungsschutzschalter iC60N 10A 1-polig, B-Charakteristik für den Verteiler-Einbau, zusätzlich mit Fehlermeldeanzeige VisiTrip für Kurzschluss- und Überlastauslösung. Frontseitig und werkzeuglos betätigbares Befestigungselement für die Hutschienenmontage. Der 1B10 von Schneider Electric ist ein Automat für die Elektroinstallation in Haus, Keller oder Garage.
Schneider Electric iC60N 10A Leitungsschutzschalter 1-polig B-Charakteristik
Weitere Informationen: Bemessungsschaltvermögen 6 kA nach VDE 0641/T11, Montage von elektrischen Zusatzeinrichtungen seitlich möglich. Doppelanschlussklemme für Steg-Phasenschiene und Kabel. Herausnahme eines einzelnen Automaten aus dem querverschienten Verbund ist möglich.
Anschlussmöglichkeit
- Doppelklemme, oben oder unten fest Draht/Drähte: 1 - 25 mm² max.
- Doppelklemme, oben oder unten flexibel Draht/Drähte: 1 - 16 mm² max.
Weitere LS-Schalter und Zubehör wie Phasenschienen der iC60N-Reihe von Schneider Electric finden Sie in der Kategorie Leitungsschutzschalter Schneider, passende FI-Schutzschalter unter FI-Schutzschalter Schneider. Verteiler zum Einbau der Schaltgeräte finden Sie unter Verteilungen.
Daten Schneider Electric A9F03110
- Hersteller: Schneider Electric
- Baureihe: Acti9
- Typ: Acti 9 iC60
- Hersteller-Nr.: A9F03110
- EAN/GTIN: 3606480439674
- Bezeichnung: Leitungsschutzschalter / Sicherungsautomat
- Kurzbezeichnung des Geräts: iC60N
- Technologie der Auslöseeinheit: thermomagnetisch

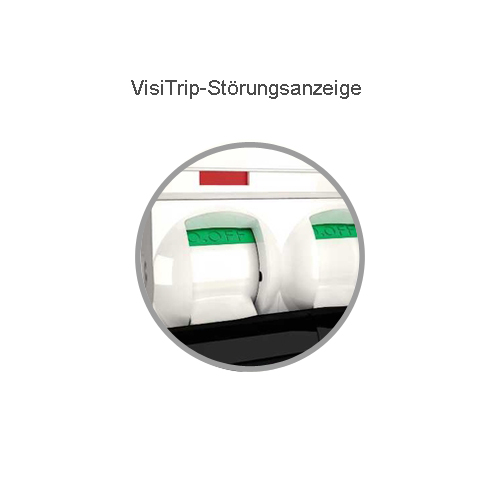

- Mit Schaltstellungsanzeige VisiSafe und Fehlermeldeanzeige VisiTrip
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsstrom (Nennstrom [In]): 10 A
- Bemessungsspannung: 230 V~
- Verschmutzungsgrad: 3
- Überspannungskategorie: IV
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht (EN/IEC 60947-2)
- Netzwerkfrequenz: 50/60 Hz
- Energiebegrenzungsklasse: 3 (EN/IEC 60898-1)
- Nennisolationsspannung Ui: 500 V AC 50/60 Hz (EN/IEC 60947-2)
- Lebensdauer: 20.000 Zyklen (mechanisch), 10.000 Zyklen (elektrisch)
- Maße ( HxBxT): 91 x 18 x 78,5 mm
- Breite in Teilungseinheiten: 1
- Einbautiefe: 78,5 mm
- Umgebungstemperatur bei Betrieb: -35 ... 70 °C
- Schutzart: IP20 (EN/IEC 60529)
- Zusatzeinrichtungen möglich: ja (linksseitig)
- EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
