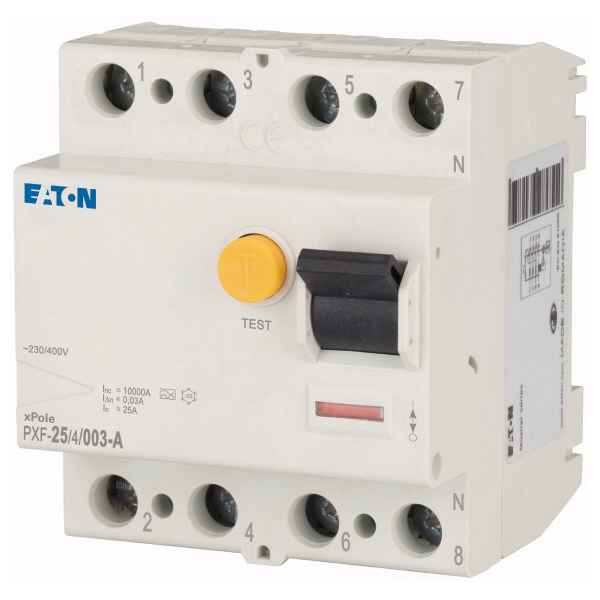

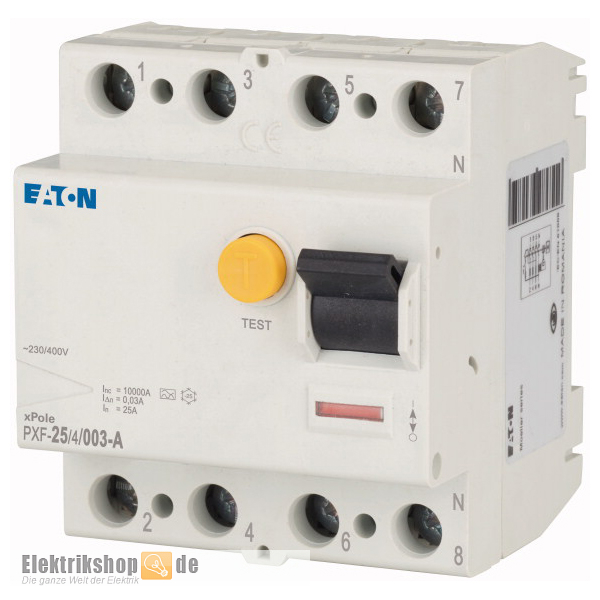

» Eaton PXF-25/4/003-A FI-Schutzschalter 25A 30 mA 4-polig · Fehlerstromschutzschalter 4polig

Fehlerstrom-Schutzschalter Eaton PXF-25/4/003-A 30mA/25A 4polig für den Verteilereinbau. Baureihe PFX von Eaton, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE. Flexibler Einsatz je nach Anforderung: Der 4polige FI-Schalter kann alternativ auch 3polig verwendet werden. Dazu werden die Klemmen 1-2, 3-4 und 5-6 benutzt. Als 2poliger FI werden die Klemmen 1-2 und 5-6 verwendet.

Eaton PXF-25/4/003-A FI-Schutzschalter 25A 30 mA 4-polig

Standard Fehlerstromschutzschalter für einen breiten Anwendungsbereich wie den Wohn- und kleingewerblichen Bereich, für Fehler- und Zusatzschutz, echte Kontaktstellungsanzeige, auch geeignet zur Verwendung im Freien z.B. im Baustrom- und Freiluftverteiler für Temperaturen bis -25 °C.

Anschlussmöglichkeiten

• Anschließbarer Leiterquerschnitt eindrähtig: 1,5 - 35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 2 x 16 mm²
• Sammelschienendicke: 0,8 - 2 mm

FI-Schalter weiterer Hersteller in großer Auswahl finden Sie in der Kategorie FI-Schutzschalter, passende Leitungsschutzschalter für den Verbund unter Leitungsschutzschalter Eaton. Verteiler verschiedenster Bauarten für die Aufputz-, Unterputz und Hohlwandinstallation sind unter Verteilungen gelistet.

Daten Eaton PXF-25/4/003-A

• Hersteller: Eaton
• Baureihe: PXF
• Typ-Nr.: PXF-25/4/003-A
• Hersteller-Nr.: 236772
• EAN/GTIN: 4015082367725
• Bezeichnung: Fehlerstromschutzschalter
• Fehlerstromart: Typ A
• Auslösung: unverzögert
• Sensitivität: pulsstromsensitiv
• Polzahl: 4-polig
• Montageart: Schnellbefestigung mit 2 Raststellungen auf Hutschiene
• Klemmen oben und unten: Maul/Liftklemmen
• Klemmenschutz: Berührungsschutz nach DGUV VS3, EN 50274
• Bemessungsstrom: 25 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Grenzwerte der Betriebsspannung Testkreis: 184 - 250 V AC
• Bemessungsbetriebsspannung [Ue]: 230 V AC
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• max. zulässige Vorsicherung Kurzschluss [gG/gL ]: 63 A
• max. zulässige Vorsicherung Überlast [gG/gL ]: 25 A
• Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / IΔm]: 500 A
• max. Vorsicherung: 25 A gL/gG
• Kurzschlussstromfestigkeit [Icn]: 10 kA
• Schaltfunktion / kurzzeitverzögert: nein
• Stoßstromfestigkeit: bedingt stoßstromfest 250 A
• Stoßstromfestigkeit: 0,25 kA
• Verschmutzungsgrad: 2
• Bemessungsfrequenz: 50 Hz
• Schaltstellungsanzeige: rot/grün
• Verriegelungsvorrichtung: ja
• Lebensdauer: elektrisch ≥ 4000 Schaltspiele
• Lebensdauer: mechanisch ≥ 20.000 Schaltspiele
• Breite in Teilungseinheiten: 4 TE
• Maße (BxHxT): 70 x 80 x 70,5 mm
• Einbautiefe: 70.5 mm
• Betriebstemperatur: -25 °C ... +55 °C (Ab 40 °C verringert sich der max. zulässige Gleichstrom um 3 % je 1 °C)
• Schutzart: IP20
• Sammelschienenmontage wahlweise oben oder unten
• Netzanschluss an beiden Seiten
• Zusatzeinrichtungen möglich: ja
• Hilfsschalter Z-HK nachträglich montierbar (nicht im Lieferumfang)
