» Eaton PXK-B16/1N/003-A FI/LS-Kombischalter 16A 30mA · RCBO FI-Schutzschalter Leitungsschutzschalter kombiniert

Kombinierter FI-LS-Schutzschalter mit 16 A / 30 mA, B-Charakteristik, Eaton PXK-B16/1N/003-A. Schaltvermögen 10kA, 1+N polig FI/LS-Kombischalter für Verteilereinbau.

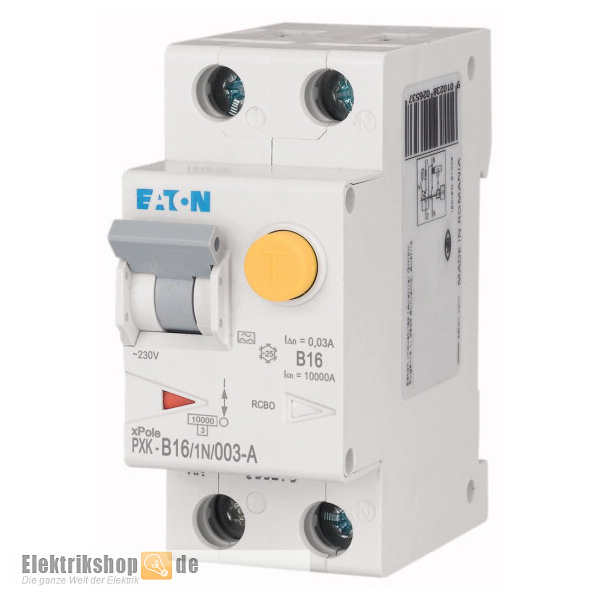

Eaton PXK-B16/1N/003-A FI/LS-Kombischalter 16A 30mA

Hochwertige netzspannungsunabhängige Fehlerstromschutzschalter/ Leitungsschutzschalter Kombination, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler). Hilfsgeräte sind anbaubar und die FI-/LS-Schalter sind aus dem Verbund ausbaubar.

Weitere Artikel für den Verteilereinbau finden Sie in der Kategorie Verteilereinbau, die Verteiler finden Sie in der Kategorie Verteilungen.

weitere Eigenschaften

• Schaltknebel farblich gekennzeichnet (nach Nennstrom )
• echte Kontaktstellungsanzeige
• Klemmen mit Hintersteckschutz
• Ausbau aus bestehendem Sammelschienensystem möglich
• Zubehörprogramm wie Hilfsschalter nachträglich anbaubar (aufschnappbar)

Anschlüsse

• Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1 x 25 mm²
• Sammelschienendicke oben oder unten: 0,8 - 2 mm

Daten Eaton PXK-B16/1N/003-A

• Hersteller: Eaton
• Typ: PXK-B16/1N/003-A
• Hersteller-Nr.: 236948
• EAN/GTIN: 4015082369484
• Montage: DIN Schiene 35 mm
• Polzahl: 1P + N
• Position des N-Leiters: Rechts
• Fehlerstrom-Typ A
• Mitschaltender Neutralleiter: ja
• Netzanschlussseite: beliebig
• Bemessungsspannung (Un): 240 V AC ~
• Grenzwerte der Betriebsspannung 196-253 V
• Bemessungsisolationsspannung (Ui): 440V
• Bemessungsfrequenz 50 Hz
• Bemessungsfehlerstrom: 30 mA
• Bemessungsstrom: 16 A
• Bemessungsschaltvermögen nach IEC/EN 61009: 10 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV (1,2/50µs)
• Auslösecharakteristik: B
• Stoßstromfest: bedingt stoßstromfest 250 A
• Energiebegrenzungsklasse 3
• Verschmutzungsgrad: 2
• Gerätelebensdauer: ≥ 4.000 Schaltspiele (elektrisch); ≥ 10.000 (mechanisch)
• Schaltknebelfarbe: grau
• Kontaktstellungsanzeige: grün/rot
• Fehlerstromanzeige
• gelbe Test-Taste
• Umgebungstemperatur -25 °C ... 40 °C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 80 x 35 x 69,5 mm
• Einbautiefe: 69,5 mm
• Schutzart (IP): IP20
