Produktbeschreibung

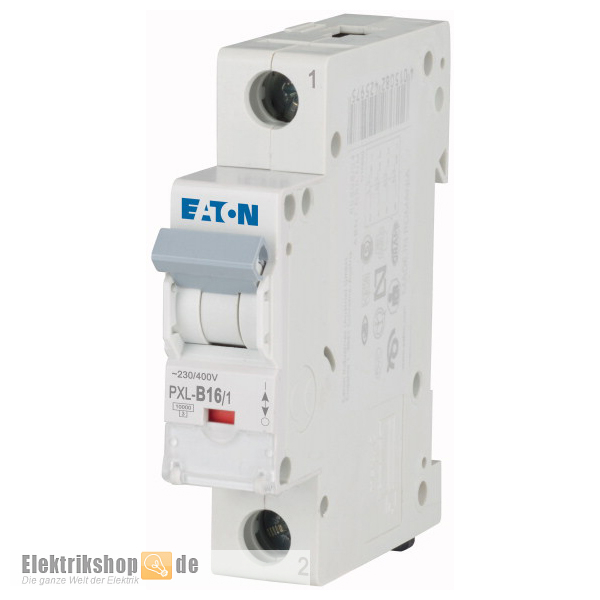

Eaton PXL-B16/1 Leitungsschutzschalter B 16A 1polig für Reiheneinbau in Stromkreisverteiler durch aufklicken auf Hutschiene. Ein Ausbau aus einem bestehendem Verschienungsverband ist möglich. Der LS-Schalter von Eaton verfügt über eine echte Kontaktstellungsanzeige. Schaltknebel sind nach Nennstrom farblich gekennzeichnet.
Eaton PXL-B16/1 16A Leitungsschutzschalter · Sicherungsautomat
Eaton Sicherungsautomat B16 mit Beschriftungsfeld, hohe Selektivitat zur Vorsicherung durch geringe Durchlassenergien, Verschienungskompatibel, Doppel-Komfortklemme Lift/Maul oben und unten, freie Wahl der Verschienungsanordnung oben und unten, Kontaktabstand 4 mm für eine sichere elektrische Trennung. Erfüllt die Anforderungen der Isolationskoordination, Kontaktabstand ≥ 4 mm, für sichere elektrische Trennung.
Anschlussmöglichkeiten
- Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1 x 25 mm²
- Sammelschienendicke: 0,8 - 2 mm
Weitere LS-Schalter von Eaton finden Sie in der Kategorie Leitungsschutzschalter, FI-Schalter in verschiedenen Ausführungen unter FI-Schutzschalter.
Daten Eaton PXL-B16/1
- Hersteller: Eaton
- Baureihe: PXL
- Typ-Nr.: PXL-B16/1
- Hersteller-Nr.: 236033
- EAN/GTIN: 4015082360337
- Bezeichnung: LS-Schalter / Sicherungsautomat
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsstrom: 16 A
- Spannungsart: AC
- Anwendungen für DC geeignet pro Pol bis: 48 V
- Bemessungsspannung: 230 V~
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Verschmutzungsgrad: 2
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: 3
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230/400 V: 10 kA
- Bemessungsfrequenz: 50-60 Hz
- Mitschaltender Neutralleiter: nein
- Langzeitverhalten elektrische Bauteile, Schaltspiele: ≥ 4.000 Schaltspiele
- Mechanische Bauteile Schaltspiele: ≥ 20.000 Schaltspiele
- Schaltknebelfarbe: grau
- Maße ( HxBxT): 80 x 17,5 x 70 mm
- Breite in Teilungseinheiten: 1
- Einbautiefe: 70,5 mm
- Umgebungstemperatur während des Betriebs: -25 - 55 °C
- Schutzart: IP20
- Zusatzeinrichtungen möglich: ja
- Für Anwendungen bis 48 V DC geeignet
Häufige Fragen zum Eaton PXL-B16/1 Leitungsschutzschalter
Hier finden Sie Antworten auf häufige Fragen zum Eaton PXL-B16/1 Leitungsschutzschalter mit 16 A und B-Charakteristik.
Für welche Stromkreise ist der Eaton PXL-B16/1 geeignet?
Der Eaton PXL-B16/1 ist ein einpoliger Leitungsschutzschalter mit B-Charakteristik und einem Bemessungsstrom von 16 A. Er ist für Wechselspannungen bis 230 V ausgelegt und wird auf einer Hutschiene im Stromkreisverteiler montiert.
Wie viel Platz benötigt der Eaton PXL-B16/1 im Verteiler?
Der Leitungsschutzschalter benötigt eine Teilungseinheit. Er ist 17,5 mm breit und hat Abmessungen von 80 × 17,5 × 70 mm.
Welche Leiterquerschnitte können am Eaton PXL-B16/1 angeschlossen werden?
Bei eindrähtigen Leitern können Leiterquerschnitte von 1 bis 25 mm² angeschlossen werden. Für mehrdrähtige Leiter ist ein Querschnitt bis 1 × 25 mm² angegeben.
Welches Schaltvermögen hat der Eaton PXL-B16/1?
Das Bemessungsschaltvermögen Icn beträgt nach EN 60898 bei 230/400 V 10 kA. Die Energiebegrenzungsklasse ist mit Klasse 3 angegeben.
Kann der Eaton PXL-B16/1 auch für Gleichspannung verwendet werden?
Ja. Der Eaton PXL-B16/1 ist laut Produktdaten pro Pol für Gleichspannungsanwendungen bis 48 V DC geeignet.
