Produktbeschreibung
Leitungsschutzschalter B 10A 1polig Eaton PXL-B10/1 für Reiheneinbau in Stromkreisverteiler durch aufklicken auf Hutschiene. Ein Ausbau aus einem bestehendem Verschienungsverband ist möglich. Der LS-Schalter von Eaton verfügt über eine echte Kontaktstellungsanzeige. Schaltknebel sind nach Nennstrom farblich gekennzeichnet.

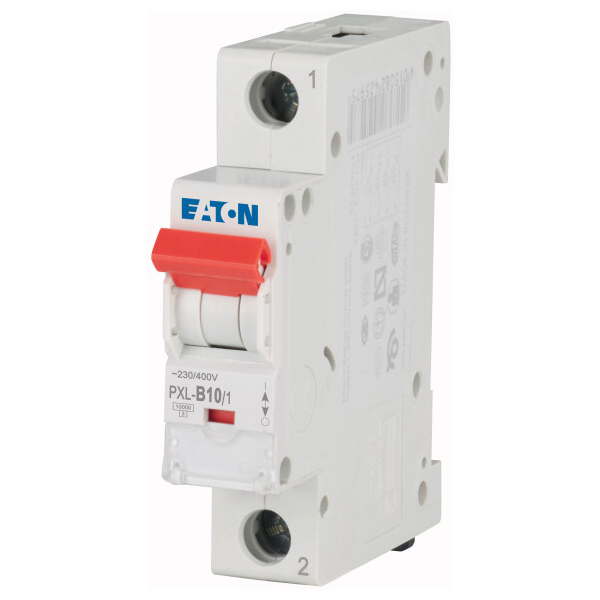

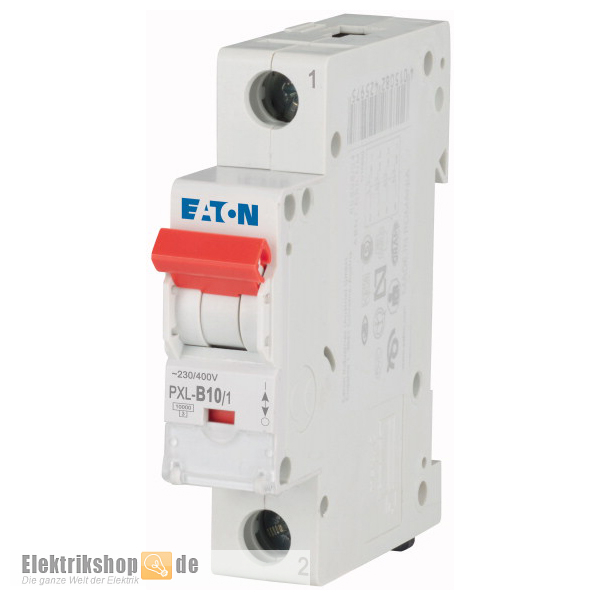

Eaton PXL-B10/1 10A Leitungsschutzschalter 1-polig
Sicherungsautomaten mit Beschriftungsfeld, hohe Selektivitat zur Vorsicherung durch geringe Durchlassenergien, Verschienungskompatibel, Doppel-Komfortklemme Lift/Maul oben und unten, freie Wahl der Verschienungsanordnung oben und unten. Erfüllt die Anforderungen der Isolationskoordination, Kontaktabstand ≥ 4 mm, für sichere elektrische Trennung.
Anschlussmöglichkeiten
- Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1 x 25 mm²
- Sammelschienendicke: 0,8 - 2 mm
Weitere LS-Schalter von Eaton finden Sie in der Kategorie Leitungsschutzschalter, FI-Schalter in verschiedenen Ausführungen unter FI-Schutzschalter.
Daten Eaton PXL-B10/1
- Hersteller: Eaton
- Baureihe: PXL
- Typ-Nr.: PXL-B10/1
- Hersteller-Nr.: 236029
- EAN/GTIN: 4015082360290
- Bezeichnung: LS-Schalter / Sicherungsautomat
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsstrom: 10 A
- Spannungsart: AC
- Anwendungen für DC geeignet pro Pol bis: 48 V
- Bemessungsspannung: 230 V~
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Verschmutzungsgrad: 2
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: 3
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230/400 V: 10 kA
- Bemessungsfrequenz: 50-60 Hz
- Mitschaltender Neutralleiter: nein
- Langzeitverhalten elektrische Bauteile, Schaltspiele: ≥ 4.000 Schaltspiele
- Mechanische Bauteile Schaltspiele: ≥ 20.000 Schaltspiele
- Schaltknebelfarbe: rot

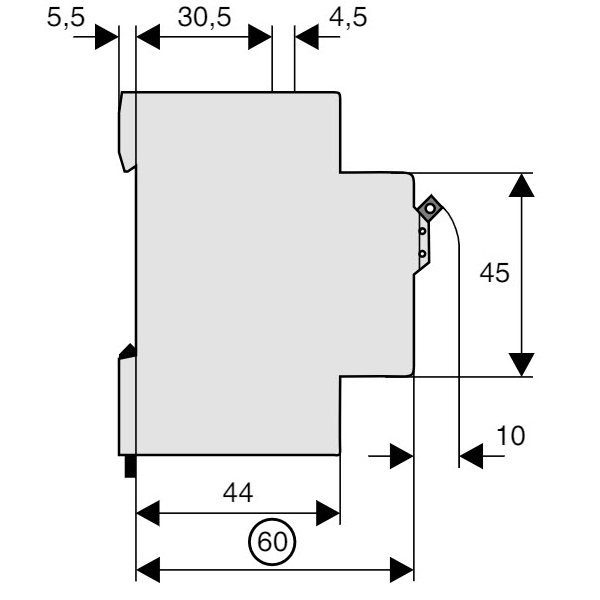

- Maße (HxBxT): 80 x 17,5 x 70 mm
- Breite in Teilungseinheiten: 1
- Einbautiefe: 70,5 mm
- Umgebungstemperatur während des Betriebs: -25 - 55 °C
- Schutzart: IP20
- Zusatzeinrichtungen möglich: ja
