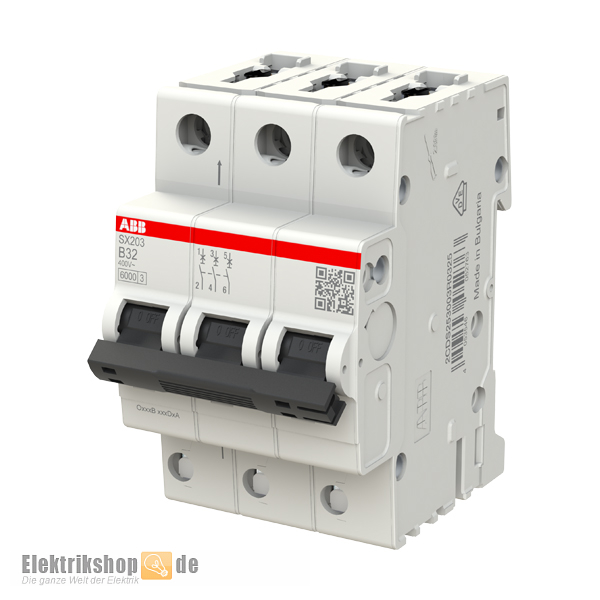

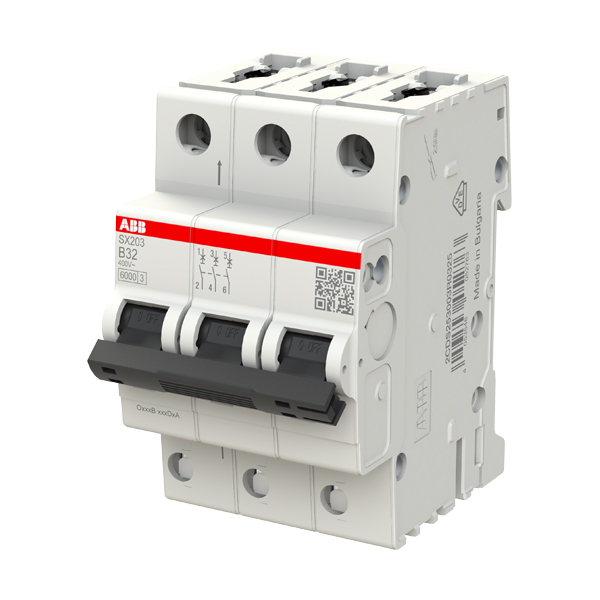

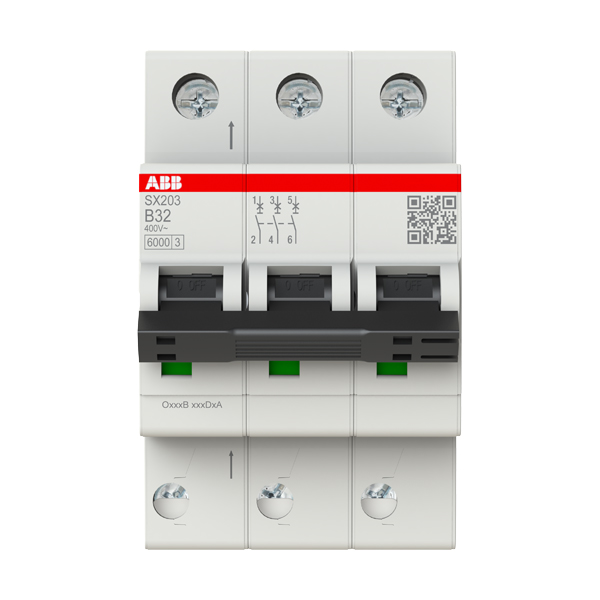

» ABB SX203-B32 FlexLine Leitungsschutzschalter 32A 3-polig · Sicherungsautomat

FlexLine Leitungsschutzschalter ABB SX203-B32 - 3P - B - 32 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik. Die Schnellbefestigung, ermöglicht im Verbund mit der Phasenschiene FLEXLINE PSX Querverdrahtungsschiene das einfache, schnelle Herauslösen und Einsetzen der Geräte. Sicherungsautomat für Leitungsschutz mit der Auslösecharakteristik B für die Montage auf der DIN-Hutschiene (schraubenlose Klemmen).

ABB SX203-B32 FlexLine Leitungsschutzschalter 32A 3-polig

Als Teil des FlexLine®-Systems verfügt der SX200 über Push-in-Klemmen, die 50 % der Installationszeit einsparen. Darüber hinaus können FlexLine®-Geräte auf der PSX-Phasenschiene flexibel in einer Reihe angeordnet werden, um noch mehr Zeit und Platz zu sparen. Der ABB LS-Schalter ist plombierbar.

Wichtigste Vorteile

• Zuverlässiger Schutz gegen Überlast und Kurzschluss
• Bequeme Kabeleinführung von vorne an der Lastseite
• Flexibler Einbau des SX200 mit jedem anderen FlexLine®-Gerät auf einer DIN-Schiene
• Aufgedruckter QR-Code auf der Vorderseite, der zu einer Produktdetailseite mit allen Informationen zum Produkt führt
• Geeignet für eine breite Palette von Anwendungen in jeder Art von Gebäude

Anschluss

• abgangsseitig: Gegenläufige Zylinder-Hubklemme
• eingangsseitig: Push-in Phasenschienenklemme + Schraubklemme für Leiter

Anschlussmöglichkeit

• Push-in / feindrähtig mit isolierter Aderendhülse 2 x 1...25 mm²
• Push-in / feindrähtig ohne isolierte Aderendhülse 2 x 1...25 mm²
• Push-in / starr 2 x 1...35 mm²
• Schraubklemme / feindrähtig 1 ... 10 mm²
• Schraubklemme / starr 1 ... 10 mm²
• Schraubklemme / mit isolierter Aderendhülse 1 ... 6 mm²
• Schraubklemme / ohne isolierter Aderendhülse 1 ... 6 mm²

Weitere ABB FlexLine LS-Schalter finden Sie in der Kategorie ABB FlexLine Leitungsschutzschalter, passende Fehlerstrom-Schutzschalter unter ABB FlexLine FI-Schutzschalter.

Daten ABB SX203-B32

• Hersteller: ABB
• Typ: SX203-B32
• Hersteller Nr.: 2CDS253003R0325
• EAN/GTIN: 4053546052763
• Produktreihe: SX200
• System FlexLine
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
• Einspeisung: unten
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
• Bemessungsstrom: 32 A
• Polzahl: 3-polig
• Auslösecharakteristik: B
• Bemessungsbetriebsspannung(nach IEC 60898-1): 400 V AC
• Betriebsspannung: min 12 V AC / 12 V DC
• Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
• Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
• Bemessungsschaltvermögen: (AC) 6 kA
• Bemessungsfrequenz: 50 / 60 Hz
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Zubehör anbaubar: nein
• Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 28s - OFF)
• Mechanische Belastbarkeit: 20.000 Zyklen
• Breite in Teilungseinheiten: 1
• Maße (BxTxH): 17,6 x 69 x 85 mm
• Einbautiefe: 69 mm
• Betriebstemperatur: -25 ... +55 °C
• Schutzart (IP): IP20
