Doepke FI-/LS-Kombination B 16A 30mA mit geringer Baugröße, Schaltstellungsanzeige und Prüftaste. Für den Einsatz in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen, FI-LS-Schalter als Standardschutz für Licht- und Steckdosenkreise.

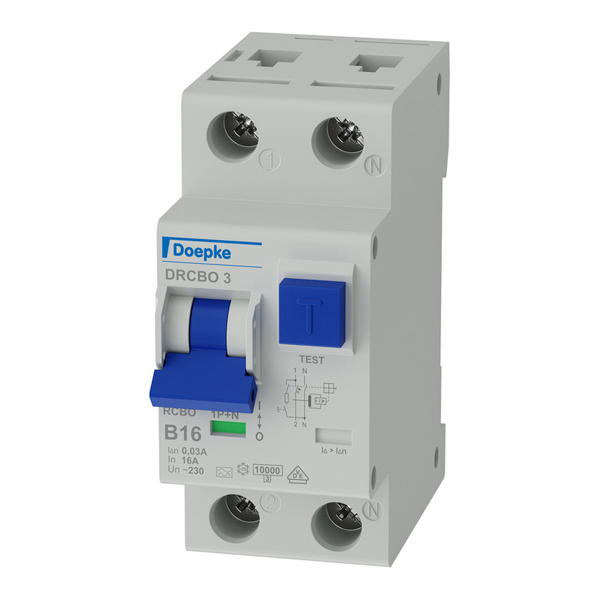

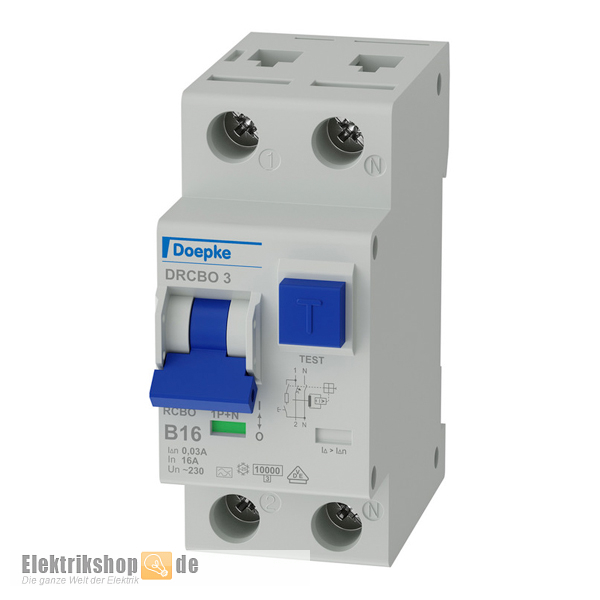

Doepke FI-/LS-Kombination B 16A 30mA FI-LS-Schalter

Kombinierter FI-Schalter/Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE 0100 Teil 430 sowie für den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE 0100 Teil 410.

Weitere Artikel für den Verteilereinbau finden Sie in der Kategorie Verteilereinbau, die Verteiler finden Sie in der Kategorie Verteilungen.

Anschlüsse

• Schraubklemme oben, unten (Laststromkreis)
• Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 25 mm²
• Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 16 mm²
• Anschlussquerschnitt feindrähtig: 1-Leiter: 1 mm² ... 16 mm²

Daten Doepke FI-/LS-Kombination B 16A 30mA

• Hersteller: Doepke
• Typ: DRCBO 3 B16/0,03/1N-A
• Hersteller-Nr: 09932104
• EAN/GTIN: 4014712220621
• Montage: DIN Schiene 35 mm gem. EN 60715
• Polzahl: 2 (1P + N)
• Position des N-Leiters: Rechts
• Fehlerstrom-Typ A
• min. Arbeitsspannungsbereich der Prüfeinrichtung: 196 V
• max. Arbeitsspannungsbereich der Prüfeinrichtung: 253 V
• Auslösecharakteristik (MCB): B
• Bemessungsspannung (AC): 230 V ~
• Bemessungsfehlerstrom: 30 mA
• Bemessungsstrom (AC): 16 A
• Bemessungskurzschlussstrom: 10 kA
• Stoßstromfest: 0,25 kA (250 A)
• max. Bemessungsschaltvermögen: 10 kA
• Bemessungsisolationsspannung: 440 V
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Bemessungsfrequenz 50 Hz
• Überspannungskategorie: 3
• Energiebegrenzungsklasse 3
• Verschmutzungsgrad nach EN 60664: 2
• Normen: EN 61009-1, EN 61009-2-1
• Gerätelebensdauer: min. 4000 Schaltspiele (elektrisch); min. 10000 (mechanisch)
• Kontaktstellungsanzeige: grün/rot
• Fehlerstromauslöseanzeige
• Umgebungstemperatur -25 °C ... 40 °C
• Breite in Teilungseinheiten: 2 TE

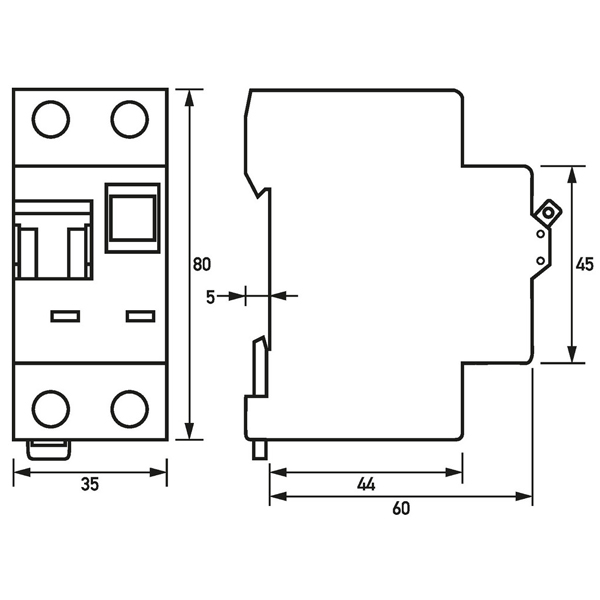

• Maße (HxBxT): 80 x 35 x 74 mm
• Einbautiefe: 68 mm
• Schutzart: IP20 (eingebaut IP40)
