» Unterputz-Verteiler Set 3-reihig ABB Flexline · Striebel John im günstigen Paket Angebot

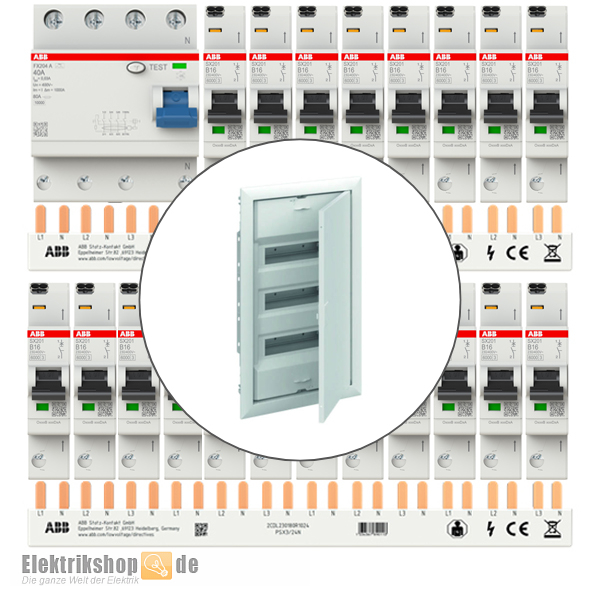

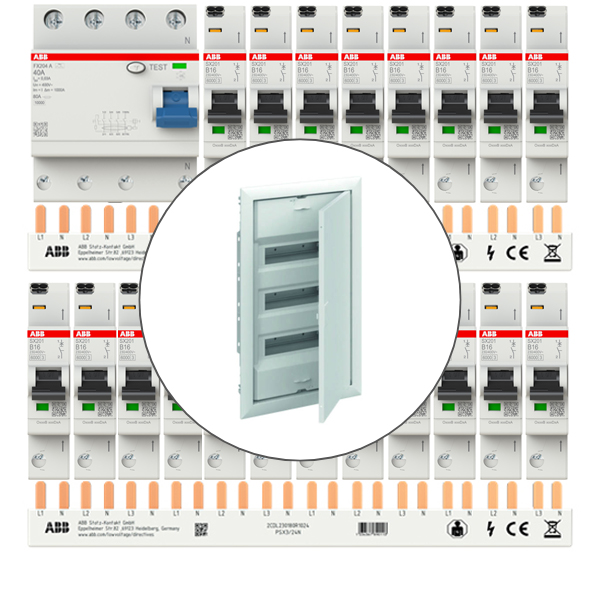

Unterputz-Verteiler Set bestehend aus einem 3-reihigen Unterputzverteiler mit Tür UK636N3 von Striebel & John und Einsätzen von ABB Flexline. Das Bundle beinhaltet 1x Fehlerstrom-Schutzschalter FX204 A-40/0,03, 20x Sicherungsautomat ABB SX201-B16 - 1P und 2x Phasenschiene 3P+N PSX3/24N 3-phasig/N. Nicht vorverdrahtet und montiert!

Unterputz-Verteiler Set 3-reihig ABB FlexLine · Striebel & John

Lieferumfang

• 1x Unterputzverteiler 3-reihig mit Tür UK636N3 Striebel und John
• 1x FI-Schutzschalter 40A/30mA 4polig FlexLine FX204 A-40/0,03 ABB
• 20x Leitungsschutzschalter B 16A 1-polig FlexLine SX201-B16 ABB
• 2x Verdrahtungsschiene 3P+N FlexLine PSX3/24N ABB

Unterputzverteiler Striebel & John UK636N3 3-reihig mit neuen N/PE Quick-Steckklemmen, mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24 für Geräte bis 63A.

FI-Schutzschalter FlexLine ABB FX204 A-40/0,03 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

Leitungsschutzschalter FlexLine ABB SX201-B16 - 1P - B - 16 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik.

Verdrahtungsschiene ABB PSX3/24N 3-phasig für 4P FI-Schalter und Sicherungsautomaten aus dem System FlexLine. Die Phasenschiene kann universell verwendet werden für eine Automatenreihe mit 12 TE, mit oder ohne FI-Schalter!

Die 3. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.

Weitere Verteiler & Sicherungskästen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den weiteren Einbau finden Sie in der Kategorie Verteilereinbau.

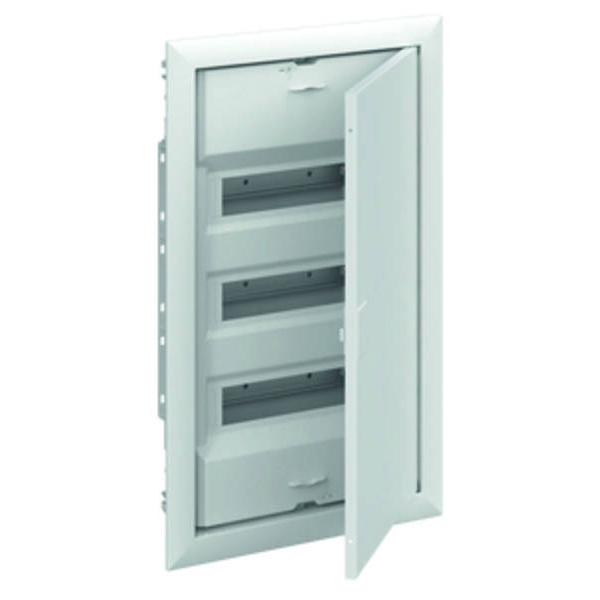

Daten Striebel & John UK636N3

• Hersteller: Striebel & John
• Typ: UK636N3
• Hersteller-Nr.: 2CPX031371R9999
• EAN/GTIN: 4011617313717
• Baureihe: UK600
• Produktgruppe: Unterputz-Verteiler
• Ausführung: 3-reihig
• Reihenabstand der Hutprofilschienen: 125 mm
• mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24
• Schutzart: IP 30
• Schutzklasse 2, schutzisoliert
• Stoßfestigkeitsgrad IK07
• Bemessungsstrom I_n: bis 63 A
• Nennmaße außen (HxBxT): 622 x 384 x 97 mm
• Nischenmaße (HxBxT): 605 x 367 x 95 mm
• nutzbare Tiefe: max. 75 mm
• Farbe: verkehrsweiß (RAL 9016)
• Platzeinheiten (PLE): 36 (42)

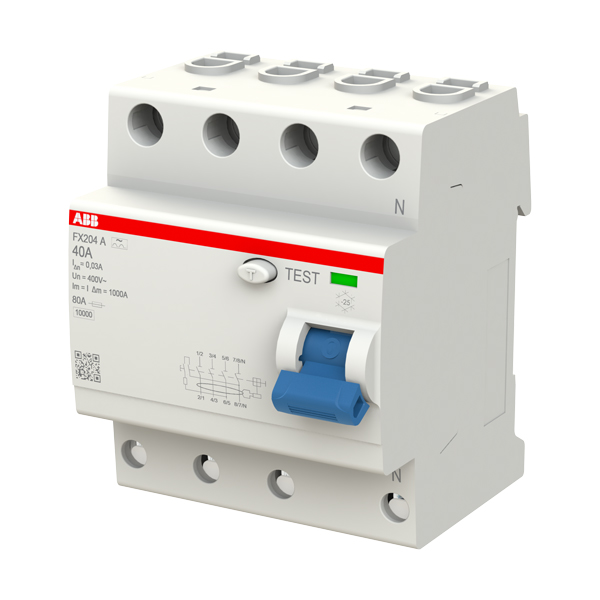

Daten ABB FX204A-40/0,03

• Hersteller: ABB
• Typ: FX204 A-40/0.03
• Hersteller-Nr.: 2CSF204165R1400
• EAN/GTIN: 8012542417255
• Produktreihe: FX200
• System FlexLine
• Anzahl Pole: 4
• Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
• Typ der Eingangsspannung: Wechselstrom
• Fehlerstromart: Typ A
• Bemessungsstrom (In): 40 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Bemessungsspannung Ur: 400 V AC
• Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
• Bemessungs-Isolationsspannung (UIch): 500 V
• Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
• Bemessungsausschaltvermögen Im: 1 kA
• Bemessungsfehlerschaltvermögen I∆m: 1 kA
• Bemessungs-Stoßfestigkeit (UKobold): 4 kV
• Dielektrische Prüfspannung: 2,5 kV
• Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
• Bemessungsfrequenz: 50 Hz
• Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Zyklen
• Lebensdauer mechanisch 20.000 Zyklen
• Position der neutralen Klemmen: rechts
• Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
• Prüftaste: ja
• Phasenschiene steckbar
• Überspannungskategorie: III, Trenneigenschaften
• Verschmutzungsgrad: 2
• Temperatur an der Einbaustelle: -25 °C...+55 °C
• Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
• Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE

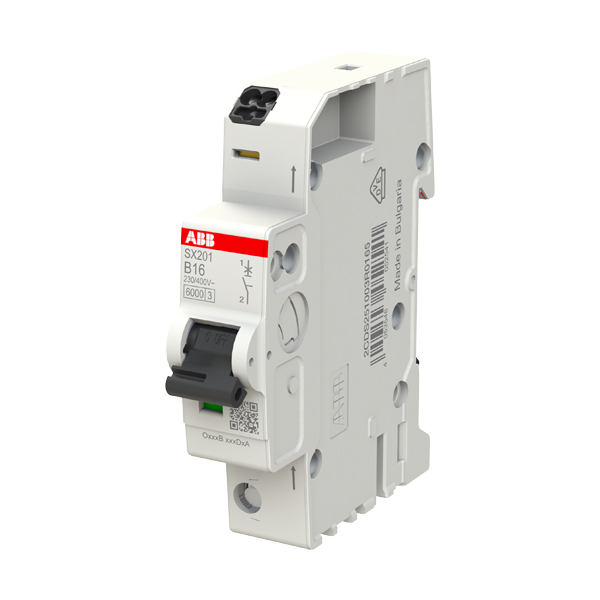

Daten ABB SX201-B16

• Hersteller: ABB
• Typ: SX201-B16
• Hersteller Nr.: 2CDS251003R0165
• EAN/GTIN: 4053546052541
• Produktreihe: SX200
• System FlexLine
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
• Einspeisung: unten
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
• Bemessungsstrom: 16 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsbetriebsspannung(nach IEC 60898-1): 230 V AC
• Betriebsspannung: min 12 V AC / 12 V DC
• Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
• Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
• Bemessungsschaltvermögen: (AC) 6 kA
• Bemessungsfrequenz: 50 / 60 Hz
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Zubehör anbaubar: nein
• Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 13s - OFF)
• Mechanische Belastbarkeit: 20.000 Zyklen
• Breite in Teilungseinheiten: 1
• Maße (BxTxH): 17,6 x 69 x 85 mm
• Einbautiefe: 69 mm
• Betriebstemperatur: -25 ... +55 °C
• Schutzart (IP): IP20

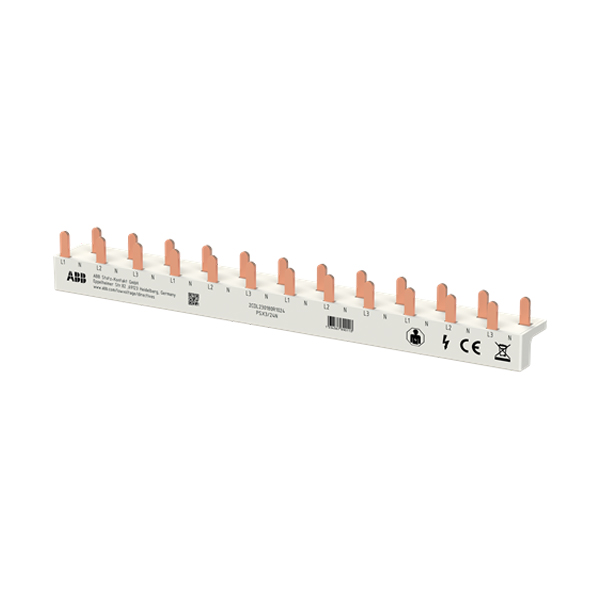

Daten ABB PSX3/24N

• Hersteller: ABB
• Typ: PSX3/24N
• Hersteller-Nr.: 2CDL230180R1024
• EAN/GTIN: 4053546053821
• System FlexLine
• Anzahl der Phasen: 3
• Anzahl der Pole: 3+N
• Verbindungsart: Push-In
• Einbaulage: Unten
• Querschnitt: 10 mm²
• Länge: 214 mm
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Anzahl der Pins: 24
• Bemessungs-Betriebsspannung: 400 V
• Anzahl der montierbaren Geräte: 12
• geeignet für Geräte mit N-Leiter: ja
• geeignet für Geräte mit Hilfsschalter: nein
