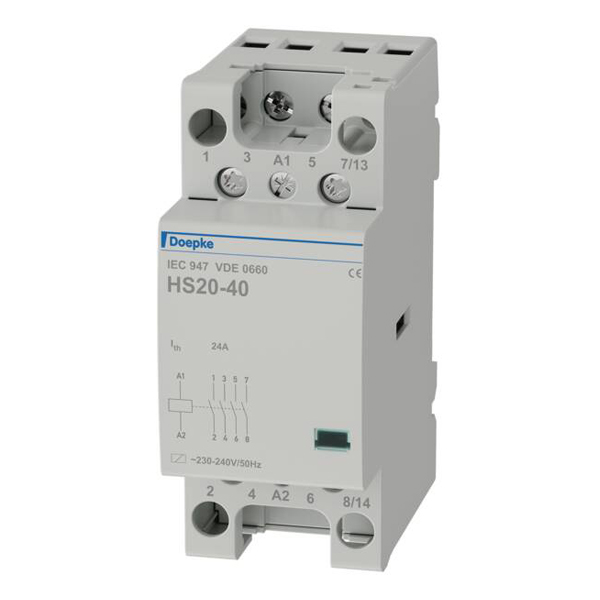

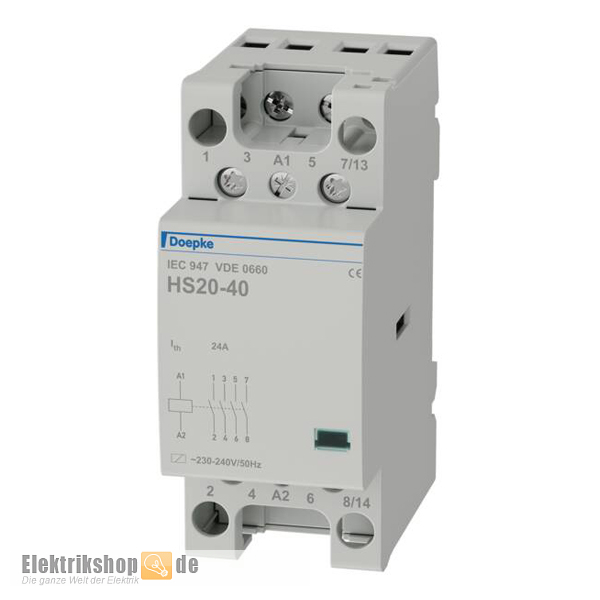

» Doepke HS20-40 Schütz 24A 4S 230V - Installationsschütz für Hutschienen-Montage

Doepke Installationsschütz 230 V AC, 24 A, mit 4 Schließer-Kontakten. Installationsschütze der Baureihe HS von Doepke sind extrem brummarm und überzeugen durch sehr geräuscharme Schaltvorgänge ebenso wie mit einer hohen mechanischen und elektrischen Lebensdauer. Eine Feder erzwingt die Trennung bzw. Rückkehr der Kontakte bei Unterbrechung des Steuerstroms in die Ausgangsstellung. Dadurch gewährleisten Doepke-Schütze eine galvanische Trennung zwischen dem Steuerkreis und dem geschalteten Stromkreis bei gleichzeitiger Möglichkeit, hohe Ströme zu schalten.

Doepke HS20-40 Schütz 24A 4S 230V

Vielseitig einsetzbere Installationsschütze, in Wohn- und Zweckgebäuden und Industrieanlagen. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen sowie Speicheröfen oder Antrieben (Motoren).

Weitere Installationsschütze finden Sie in der Kategorie Schütze. Den passenden Verteiler für den Einbau finden sie in der Kategorie Verteilungen.

Lastarten

• Glühlampen: 3000 W
• Leuchtstofflampen: 1190 VA
• Leuchtstofflampenlast (Duo-Schaltung): 2552 VA
• Leuchtstofflampenlast (kompensiert): 1360 VA
• Leuchtstofflampen (unkompensiert): 1190 VA

Daten Doepke HS20-40

• Hersteller: Doepke
• Typ: HS20-40
• Hersteller-Nr.: 09980422
• EAN/GTIN: 4014712067288
• INSTA-Schütz
• Anzahl der Schließer: 4
• Anzahl der Öffner: 0
• Montageart: Schnellbefestigung auf DIN-Hutschiene
• Zusatzeinrichtungen möglich: ja
• Bemessungsbetriebsspannung (AC): 400 V
• Bemessungsbetriebsstrom Ie: 24 A
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsleistung (Arbeitsbereich): 1,5 W ... 2,5 W
• Bemessungsleistung (Einschalten): 20 VA ... 25 VA
• Bemessungsleistung (Halten): 4 VA ... 6 VA
• Bemessungsisolationsspannung: 440 V
• Schaltfrequenz: max. 300 / h
• Bemessungskurzschlussstrom "r": 3 kA
• Bemessungskurzschlussstrom "Iq": 3 kA
• EN 60715, EN 60947-4-1, VDE 0660-102
• Verschmutzungsgrad nach EN 60664: 3
• Anschlussquerschnitt Laststromkreis: 1-Leiter 0,75 mm² ... 2,5 mm²(eindrähtig); 1-Leiter 0,5 mm² ... 2,5 mm² (feindrähtig); 1-Leiter 0,5 mm² ... 2,5 mm² (mehrdrähtig)
• Anschlussquerschnitt Steuereingang): 1-Leiter 1,5 mm² ... 10 mm²(eindrähtig); 1-Leiter 1,5 mm² ... 6 mm² (feindrähtig); 1-Leiter 1,5 mm² ... 10 mm² (mehrdrähtig)
• Schaltstücklebensdauer AC-1: 100.000 Schaltspiele
• Schaltstücklebensdauer AC-3: 150.000 Schaltspiele
• mechanische Lebensdauer: min. 10 · 10⁶ Schaltspiele
• elektrische Lebensdauer: min. 1 · 10⁶ Schaltspiele
• Baubreite: 2 TE

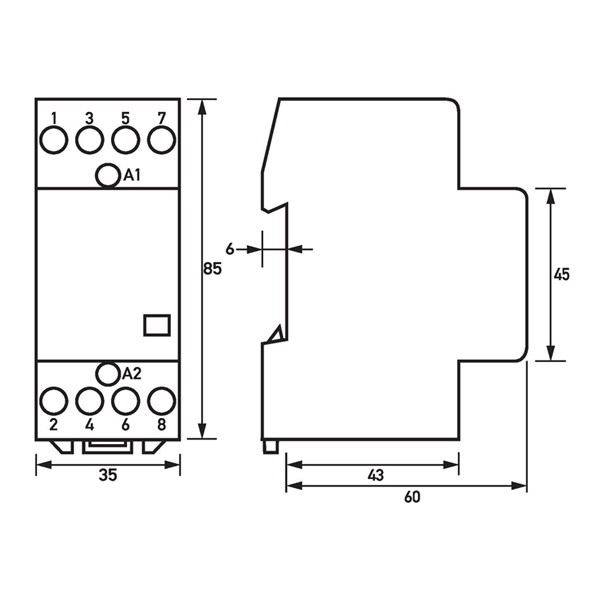

• Maße (BHT): 36 x 85 x 66 mm
• Einbautiefe: 66 mm
• Schutzart: IP 20
