» Leitungsschutzschalter B-20A PXL-B20/1 Eaton 1-polig · Sicherung/Automat für die Elektro-Verteilung

1poliger Eaton Leitungsschutzschalter B 20A für Reiheneinbau in Stromkreisverteiler durch aufklicken auf Hutschiene. Ein Ausbau aus einem bestehendem Verschienungsverband ist möglich. Der LS-Schalter von Eaton verfügt über eine echte Kontaktstellungsanzeige. Schaltknebel sind nach Nennstrom farblich gekennzeichnet.

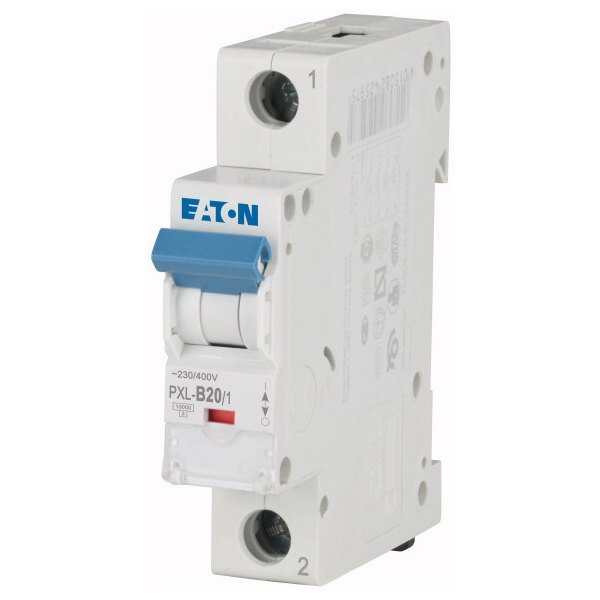

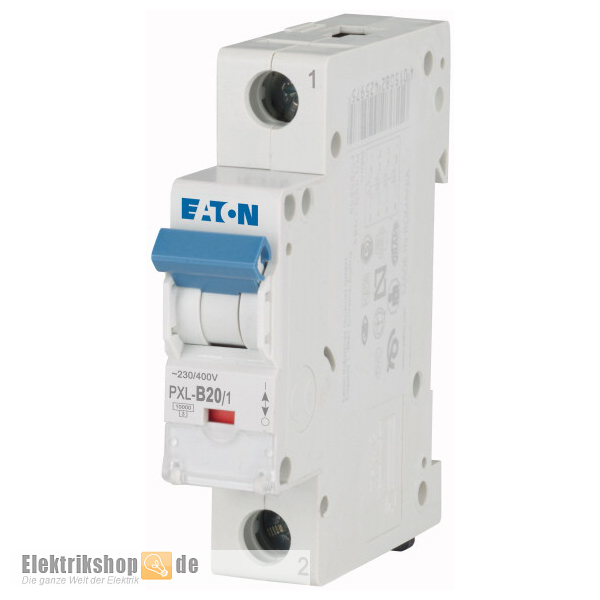

Leitungsschutzschalter B 20A PXL-B20/1 Eaton 1-polig

Sicherungsautomaten mit Beschriftungsfeld, hohe Selektivitat zur Vorsicherung durch geringe Durchlassenergien, Verschienungskompatibel, Doppel-Komfortklemme Lift/Maul oben und unten, freie Wahl der Verschienungsanordnung oben und unten. Erfüllt die Anforderungen der Isolationskoordination, Kontaktabstand ≥ 4 mm, für sichere elektrische Trennung.

Anschlussmöglichkeiten

• Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1 x 25 mm²
• Sammelschienendicke: 0,8 - 2 mm

Weitere LS-Schalter von Eaton finden Sie in der Kategorie Leitungsschutzschalter, FI-Schalter in verschiedenen Ausführungen unter FI-Schutzschalter.

Daten Leitungsschutzschalter B-20A

• Hersteller: Eaton
• Baureihe: PXL
• Typ-Nr.: PXL-B20/1
• Hersteller-Nr.: 236034
• EAN/GTIN: 4015082360344
• Bezeichnung: LS-Schalter / Sicherungsautomat
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsstrom: 20 A
• Spannungsart: AC
• Anwendungen für DC geeignet pro Pol bis: 48 V
• Bemessungsspannung: 230 V~
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Verschmutzungsgrad: 2
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230/400 V: 10 kA
• Bemessungsfrequenz: 50-60 Hz
• Mitschaltender Neutralleiter: nein
• Langzeitverhalten elektrische Bauteile, Schaltspiele: ≥ 4.000 Schaltspiele
• Mechanische Bauteile Schaltspiele: ≥ 20.000 Schaltspiele
• Schaltknebelfarbe: blau

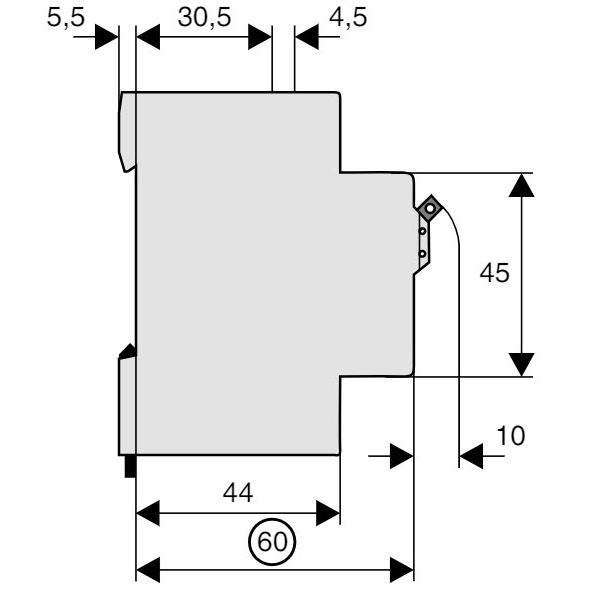

• Maße (HxBxT): 80 x 17,5 x 70 mm
• Breite in Teilungseinheiten: 1
• Einbautiefe: 70,5 mm
• Umgebungstemperatur während des Betriebs: -25 - 55 °C
• Schutzart: IP20
• Zusatzeinrichtungen möglich: ja
