» Kaiser-Doppel-Dose 1656-26 UP¹ ECON® Fix winddicht · für Netzwerkkomponenten ✓ Multimedia ✓

Einzeldose, Verpackungsart: lose Schüttung. Preis pro Dose.

Die Kaiser 1656-26 Doppel-Geräte-Verbindungsdose UP¹ ECON® Fix ist eine luftdichte Unterputzdose für die schnelle und sichere Elektroinstallation in Mauerwerk. Die großzügige Doppel-Ausführung bietet ausreichend Platz für zwei Geräteeinsätze sowie eine komfortable Leitungsführung und eignet sich besonders für Schalter, Steckdosen, Multimedia-Anschlüsse und vorverdrahtete Geräte. Dank der integrierten Schnellfixierung mit Klemmrippen lässt sich die Dose ohne Gips montieren. Die elastischen Dichtungsmembranen sorgen für eine zuverlässige Luftdichtheit, während die vielfältigen werkzeuglosen Einführungen eine flexible Installation von Leitungen und DIN EN Rohren ermöglichen.

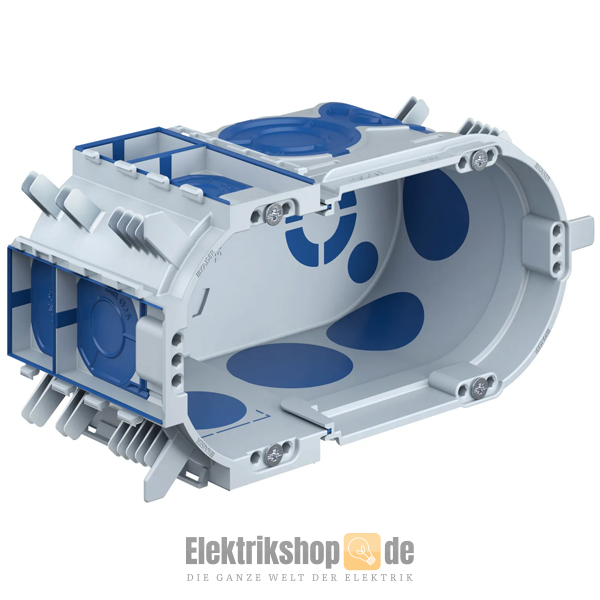

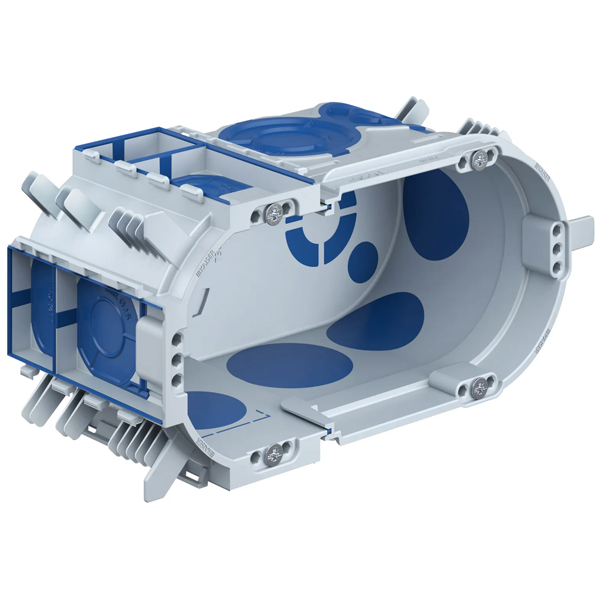

Kaiser-Doppel-Dose 1656-26 UP¹ ECON® Fix

• Variante mit Schnellfixierung für die Montage ohne Gips
• Seitenneutrale Kombination
• offene und vielfältige Durchverdrahtung
• Norm-Kombinationsabstand 71 mm
• Schnellmontage in allen Wandaufbauten (Klemmrippen an der Dose, keine Montage von Zubehör, Verwendung von PU-Schaum ist möglich)
• Bodennahe vollisolierte Durchverdrahtung bei tiefen Dosen
• Bodennahe Einführungen
• Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25/32
• 4 Einführungen im Dosenboden (je 2 Einführungen M25 und 4 Einführungen
• Mit 6 x 3 Schraubdomen / Spreizkrallenfelder für sicheren Halt
• Luftdichte Ausführung für energieeffiziente Installationen nach GEG
• Zusätzlicher Raum für dezentrale Installationen von KNX / LON UP-Aktoren, Jalousie UP-Trennrelais u. v. m.
• Trennwand zur normgerechten Unterbringung zweier Spannungsarten in einer Dose
• Einhaltung der Leitungsbiegeradien bei Netzwerk-Anschlussdosen - optimale Datenübertragung
• Komfortable Installation von vorverdrahteten Geräten und Multimedia-Anschlussdosen
• 68 mm Einbautiefe für Elektronik, Aktoren und Multimediaanschlüsse

Mit dem Norm-Kombinationsabstand von 71 mm ist die Kaiser Doppel-Geräte-Verbindungsdose für die übliche Kombination von Schaltern und Steckdosen ausgelegt. Die seitenneutrale Bauweise erleichtert die Planung und Montage. Vier Geräteschrauben und die integrierten Schraubdome ermöglichen eine stabile Befestigung der eingesetzten Geräte. Die Einführungen sind für Leitungen bis 11 mm sowie für Rohre mit 25 mm und 32 mm Durchmesser ausgelegt. Die Dose eignet sich damit sowohl für klassische Elektroinstallationen als auch für moderne Anwendungen mit erhöhtem Platzbedarf.

Die Unterputzdose ist halogenfrei, VDE-zertifiziert und für die Montage in massiven Wänden vorgesehen. Mit einer Länge von 149 mm, einer Breite von 80 mm und einer Tiefe von 68 mm bietet die Doppel-Geräte-Verbindungsdose einen großzügigen Arbeitsbereich. Das erforderliche Bohr- beziehungsweise Fräsloch beträgt 2 x 82 mm. Durch die luftdichte Ausführung eignet sich die Kaiser 1656-26 insbesondere für Installationen, bei denen eine möglichst dichte Gebäudehülle gefordert ist.

Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25/32 (3 x 20 mm/25 mm und 3 Leitungseinführungen in den Kombinationsflächen, 2x 32 mm, 3x 20 mm/25 mm in der Seitenwand, sowie 8 segmentierte Einführungen für jeweils bis zu 4 Leitungseinführungen für NYM-Leitungen 3 x 1,5 mm², 3 x2,5 mm² bzw. 5 x 1,5 mm², 5 x 2,5 mm² bzw. 7 x 1,5 mm², 2x 25 mm und 4 Leitungseinführungen im Dosenboden.

Weitere Unterputz-Dosen für die Installation finden Sie in der Kategorie Unterputzdosen. Zubehör wie Putzausgleichringe,Signal-Deckel oder Schrauben führen wir in der Kategorie Zubehör.

Daten Kaiser 1656-26

• Hersteller: Kaiser
• Hersteller-Nr.: 1656-26
• EAN/GTIN: 4013456590335
• Serie: UP¹ ECON® Fix
• Typ: Doppel-Geräte-Verbindungsdose UP¹ ECON® Fix
• Produktgruppe: Unterputzdose / Doppel-Geräte-Verbindungsdose luftdicht
• Montageart: Unterputz, Massivbauweise
• Befestigung: Fix Klemmrippen für Montage ohne Gips
• Ausführung: tief
• Form: oval
• Abmessungen: 149 x 80 x 68 mm
• Einbauöffnung 152 mm x 82 mm
• Bohrloch-/Fräsloch-Ø: 2 x 82 mm
• Mit Tiefenanschlag: Ja
• Koppelbar: ja
• Kombinationsabstand: 71 mm
• Schraubdome: 6 x 3
• Geräteschrauben: 4
• Schnellfixierung: ja, mit Klemmrippen
• Für PU-Schaum geeignet: ja
• 2 Spreizkrallenfelder
• Anzahl Einführungen: 17
• Leitungseinführungen: bis Ø 11 mm
• Rohreinführungen: bis M25 und M32
• Luftdicht: ja (nach DIN 18015-5)
• Halogenfrei nach DIN VDE 0604-2-100: ja
• Schutzart nach DIN EN 60529t: IP2X / IP20
• Flammwidrig nach DIN EN 60695 bis 650 °C
• Material: Kunststoff
• Farbe: grau/blau
• Mit Trennwand: ja
• Normen: DIN EN 60670, DIN VDE 0606, DIN 49073
