» Kaiser Electronic-Dose 1068-26 UP¹ ECON® Fix winddicht · für Netzwerkkomponenten ✓ Multimedia-Anschlussdosen ✓

Einzeldose, Verpackungsart: lose Schüttung. Preis pro Dose.

Die Electronic-Dose UP¹ ECON® Fix KAISER 1068-26 ist eine luftdichte Unterputz-Electronic-Dose mit 68 mm Tiefe und großzügigem Installationsraum für moderne Elektroinstallationen. Sie eignet sich insbesondere für die Aufnahme von UP-Aktoren, Relais, Netzwerkkomponenten und Multimedia-Anschlussdosen. Die integrierte Schnellfixierung mit Klemmrippen ermöglicht eine zügige, gipslose Montage und ist auch für die Befestigung mit PU-Schaum geeignet. Dank der werkzeuglosen ECON®-Einführungen können Leitungen und Installationsrohre schnell und luftdicht eingeführt werden. Eine Trennwand ermöglicht zudem die normgerechte Unterbringung unterschiedlicher Spannungsarten in einer Dose.

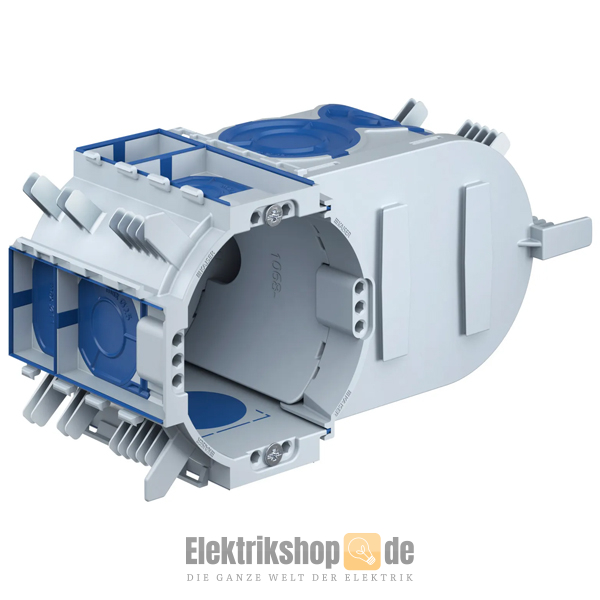

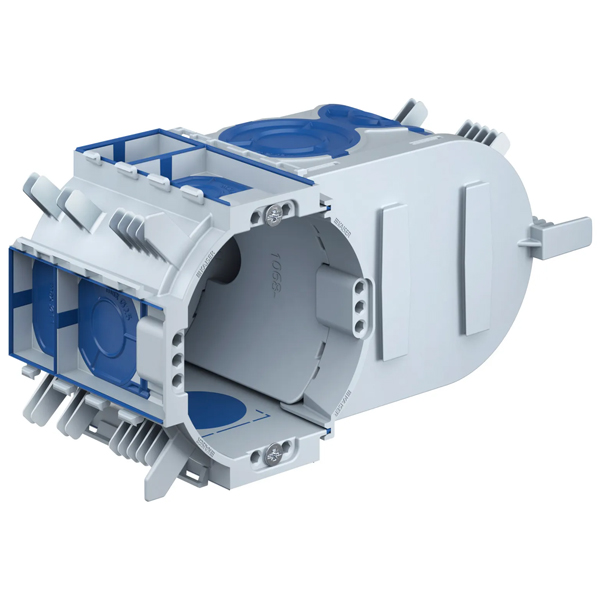

Kaiser Electronic-Dose 1068-26 UP¹ ECON® Fix

• Variante mit Schnellfixierung für die Montage ohne Gips
• Seitenneutrale Kombination
• offene und vielfältige Durchverdrahtung
• Mit 4 x 3 Schraubdomen
• Norm-Kombinationsabstand 71 mm
• Schnellmontage in allen Wandaufbauten (Klemmrippen an der Dose, keine Montage von Zubehör, Verwendung von PU-Schaum ist möglich)
• Bodennahe vollisolierte Durchverdrahtung bei tiefen Dosen
• Bodennahe Einführungen
• Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25/32
• 4 Einführungen im Dosenboden (je 2 Einführungen M25 und 4 Einführungen
• Mit 4 x 3 Schraubdomen / Spreizkrallenfelder für sicheren Halt
• Luftdichte Ausführung für energieeffiziente Installationen nach GEG
• Zusätzlicher Raum für dezentrale Installationen von KNX / LON UP-Aktoren, Jalousie UP-Trennrelais u. v. m.
• Trennwand zur normgerechten Unterbringung zweier Spannungsarten in einer Dose
• Einhaltung der Leitungsbiegeradien bei Netzwerk-Anschlussdosen - optimale Datenübertragung
• Komfortable Installation von vorverdrahteten Geräten und Multimedia-Anschlussdosen
• 68 mm Einbautiefe für Elektronik, Aktoren und Multimediaanschlüsse

Mit einer Länge von 149 mm und einer Breite von 80 mm bietet die Electronic-Dose ausreichend Platz für die Installation elektronischer Komponenten und die fachgerechte Leitungsführung. Die Dose verfügt über mehrere werkzeuglose Einführungen für Leitungen bis 11 mm sowie für Installationsrohre bis M25 und M32. Die bodennahen Einführungen unterstützen eine platzsparende Durchverdrahtung. Durch die Einhaltung geeigneter Leitungsbiegeradien eignet sich die Dose auch für Netzwerk-Anschlussdosen und ermöglicht eine saubere Installation von Datenleitungen.

Die KAISER 1068-26 ist halogenfrei und luftdicht ausgeführt. Der Schraubabstand von 60 mm sowie die vorhandenen Schraubdome ermöglichen eine sichere Befestigung von Installationsgeräten. Die Dose ist für den Unterputz-Einbau in Massivbauweise vorgesehen und wird mit Geräteschrauben sowie Trennwand geliefert.

Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25/32 (3 x 20 mm/25 mm und 3 Leitungseinführungen in den Kombinationsflächen, 2x 32 mm, 3x 20 mm/25 mm in der Seitenwand, sowie 8 segmentierte Einführungen für jeweils bis zu 4 Leitungseinführungen für NYM-Leitungen 3 x 1,5 mm², 3 x2,5 mm² bzw. 5 x 1,5 mm², 5 x 2,5 mm² bzw. 7 x 1,5 mm², 2x 25 mm und 4 Leitungseinführungen im Dosenboden.

Weitere Unterputz-Dosen für die Installation finden Sie in der Kategorie Unterputzdosen. Zubehör wie Putzausgleichringe,Signal-Deckel oder Schrauben führen wir in der Kategorie Zubehör.

Daten KAISER 1068-26

• Hersteller: KAISER
• Hersteller-Nr.: 1068-26
• EAN/GTIN: 4013456590267
• Serie: UP¹ ECON® Fix
• Typ: Electronic-Dose UP¹ ECON® Fix
• Produktgruppe: Electronic-Dose / Geräte-Verbindungsdose luftdicht
• Montageart: Unterputz, Massivbauweise
• Befestigung: Fix Klemmrippen für Montage ohne Gips
• Ausführung: tief
• Form: oval
• Abmessungen: 149 x 80 x 68 mm
• Einbauöffnung 152 x 82 mm
• Fräsloch-Ø: 2 x 82 mm
• Mit Tiefenanschlag: Ja
• Koppelbar: ja
• Schraubabstand: 60 mm
• Anzahl Schraubdome: 4 x 3
• Geräteschrauben: 2
• Schnellfixierung: ja, mit Klemmrippen
• Für PU-Schaum geeignet: ja
• 2 Spreizkrallenfelder
• Anzahl Einführungen: 17
• Leitungseinführungen: bis Ø 11 mm
• Rohreinführungen: bis M25 und M32
• Luftdicht: ja (nach DIN 18015-5)
• Halogenfrei nach DIN VDE 0604-2-100: ja
• Schutzart nach DIN EN 60529t: IP2X / IP20
• Flammwidrig nach DIN EN 60695 bis 650 °C
• Material: Kunststoff
• Farbe: grau/blau
• Mit Trennwand: ja
• Normen: DIN EN 60670, DIN VDE 0606, DIN 49073
