» Hager ADA516D 10kA FI/LS-Schutzschalter 16/0,03A B 16A 30mA · FI-LS-Schalter für die Hutschiene

Standard Hager ADA516D FI-/LS-Kombination B 16A 30mA, 2-polig 10kA, B-Charakteristik, nach DIN EN 61009-1, VDE 0664-20. Berührungsschutz nach VDE 0106 Teil 100. Eine einfache Einzelentnahme aus dem Phasenschienenverbund ist möglich.

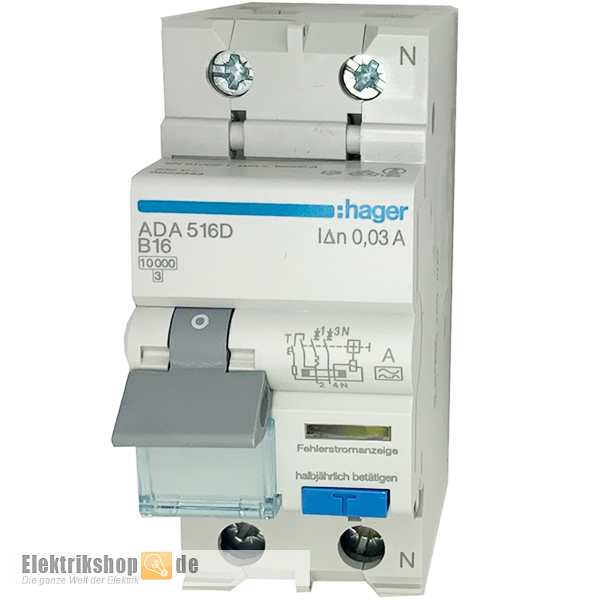

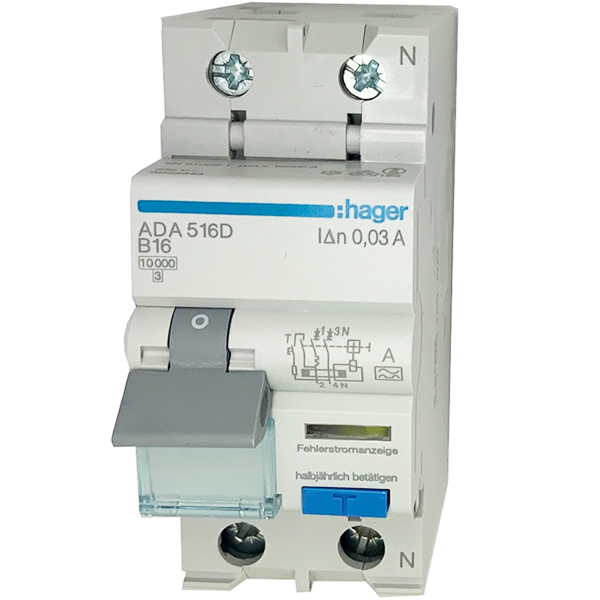

Hager ADA516D 10kA FI/LS-Schutzschalter 16/0,03A B 16A 30mA

10-kA-Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten. Sie verfügen über eine eingebaute Überstrom-Schutzeinrichtung mit einem vor Überstrom geschützten Pol. Die FI-/LS-Schalter vom Typ A dienen zur Auslösung bei Wechselfehlerströmen und pulsierenden Gleichfehlerströmen mit einem Bemessungsdifferenzstrom von 30 mA. Verwendbar sind sie als einpolig geschützte und zweipolig geschaltete FI/LS-Schalter zum Einsatz in Wechselstromkreisen geeignet.

Anschlussmöglichkeit

• Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter: 1 bis 16 mm²
• Anschlussquerschnitt vorgeschaltete Klemmen mit Schrauben, bei starrem Leiter: 1 bis 25 mm²

Passende Einbaugeräte für den Verteilereinbau sind unter Leitungsschutzschalter oder Reiheneinbaugeräte online. Die dazugehörigen Elektroverteiler finden Sie in der Kategorie Verteilungen.

Daten Hager ADA516D

• Hersteller: Hager
• Typ: ADA516D
• EAN/GTIN: 3250611067764
• Anschlussart: Schraubtechnik
• Montage: DIN Schiene 35 mm
• Polzahl: 1P + N
• Position des N-Leiters: Rechts
• Fehlerstrom-Typ: A
• Mitschaltender Neutralleiter: ja
• Bemessungsbetriebsspannung Ue: 240 V ~
• Bemessungsfrequenz: 50 Hz
• Bemessungsfehlerstrom I_Δn: 30 mA
• Bemessungsstrom In: 16 A
• Bemessungsschaltvermögen (Ausschaltvermögen) Icn AC nach IEC 60898-1: 10 kA
• Isolationsspannung: 500 V
• Stoßspannungsfestigkeit: 4 kV
• Stossstromfestigkeit (8/20ms) EN 61009-1: 3 kA
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Auslösecharakteristik: B
• Stoßstromfest: 250 A
• Gerätelebensdauer: 2.000 Schaltspiele (elektrisch); 2.0000 (mechanisch)
• Fehlerstromanzeige
• blaue Test-Taste
• plombierbar: ja
• abschliessbar: ja
• Umgebungstemperatur: -25 °C ... 40 °C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 83 x 35 x 68 mm
• Einbautiefe: 68 mm
• Schutzart: IP 2x
