» Siemens FI LS B16 5SV1316-6KK16 16A 30mA B · FILS 1TE · FI-Schalter mit Leitungsschutzschalter

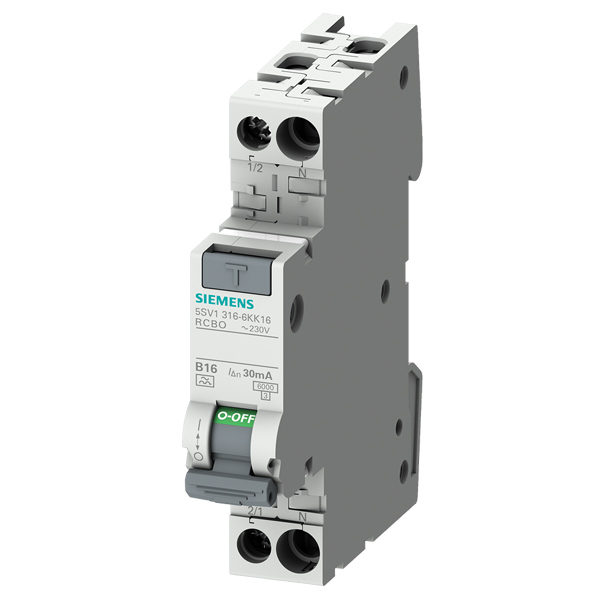

Siemens 5SV1316-6KK16: Der erste FI/LS-Schalter 5SV1 mit einer Breite von nur einer Teilungseinheit. Der 5SV1316-6KK16 der Marke Siemens für die schnelle Montage auf der Standard Hutschiene 35 mm. Klassischer FI LS B16: 30 mA Fehlerstrom-Schutzschalter kombiniert mit einem B 16A Leitungsschutzschalter in einem Einbaugerät.

Siemens FI-LS B16 5SV1316-6KK16 16A 30mA B

FI/LS Schutzschalter (B16 FI LS) vereinen Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem Gerät und sparen dadurch Platz in der Verteilung.

Weitere Produktvorteile:

• Gut erkennbare, farbige Schaltstellungsanzeige im Betätigungsgriff integriert
• Prüftaste gut zugänglich integriert
• Kombination mit Brandschutzschalter-Block 5SM6 möglich

Anschlüsse

• Leiterquerschnitt eindrähtig: 0,75 ... 16 mm²
• Leiterquerschnitt mehrdrähtig: 0,75 ... 16 mm²
• Leiterquerschnitt feindrähtig mit AEH: 0,75 ... 10 mm²

Weitere Siemens Sicherungen, Leitungsschutzschalter und FI-Schalter finden Sie unter Verteilereinbau.

Daten Siemens FI LS B16

• Hersteller: Siemens
• Produkt-Markenname: SENTRON
• Typ: 5SV13166KK16
• EAN/GTIN: 4001869557779
• Produktgruppe: FI/LS kompakt
• Polzahl: 2
• Polzahl mit Absicherung: 1
• Ausführung: 1P+N
• unverzögert
• Auslösefehlerstrom Bemessungswert: 30 mA
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Fehlerstrom-Typ: A
• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Spannungsart der Betriebsspannung: AC
• Isolationsspannung (Ui) Bemessungswert: 253 V
• Stoßspannungsfestigkeit Bemessungswert: 4000 V (4kV)
• Stoßstromfestigkeit / bei (8/20) µs: 1 kA
• Versorgungsspannung bei AC Bemessungswert: 230 V
• Versorgungsspannung für Prüfeinrichtung minimal: 195 V
• Betriebsfrequenz: 50 Hz
• Ausschaltvermögen Kurzschlussstrom (Icn) gemäß EN 61009-1 Bemessungswert: 6 kA
• Schaltvermögen Strom gemäß EN 60898 Bemessungswert: 6 kA
• Schaltvermögen Strom gemäß IEC 60947-2 Bemessungswert: 15 kA
• Bemessungsfehlerschaltvermögen (IΔm) gemäß IEC 61009-1: 4,5 kA
• Energiebegrenzungsklasse: 3
• Lebensdauer (Schaltspiele) typisch: 10.000 (mechanisch)
• Einspeisung: oben/unten
• halogenfrei: ja
• siliconfrei: ja
• Breite in Teilungseinheiten: 1
• Einbautiefe: 70 mm

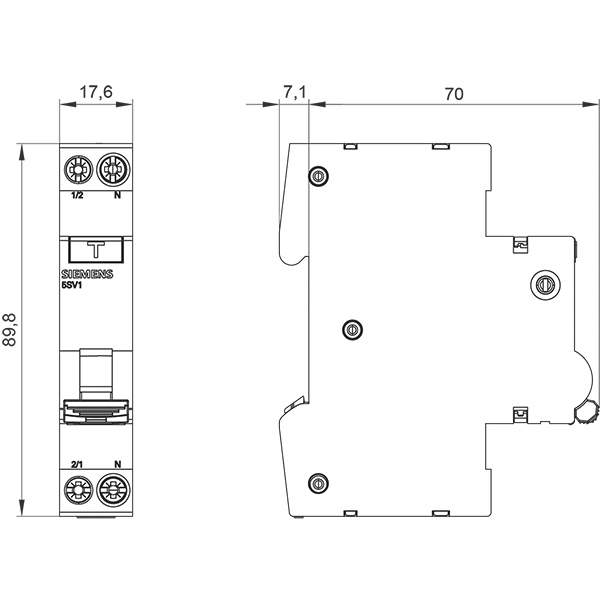

• Maße (HxBxT): 90 x 18 x 77 mm
• Umgebungstemperatur: -25 ... +45 °C
• Schutzart: IP20 (bei Verteilereinbau, mit angeschlossenen Leitern)
