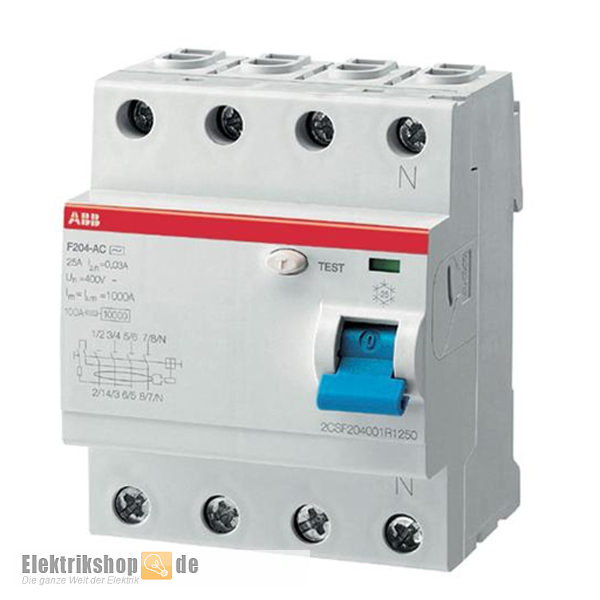

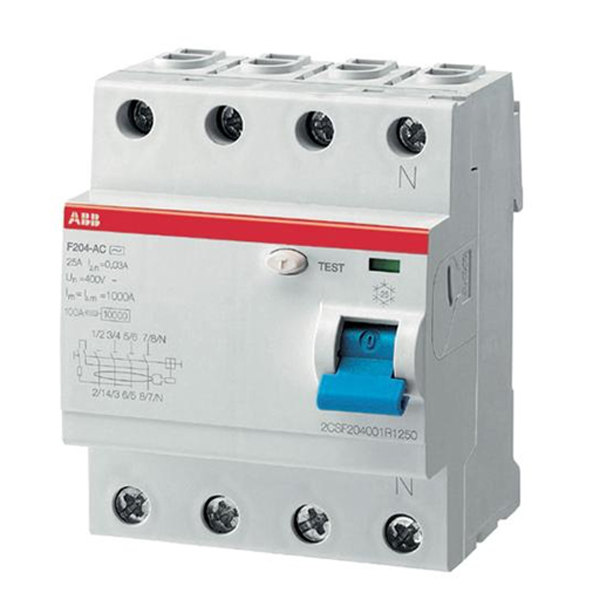

» ABB 204A-25/0,3A FI-Schutzschalter 25A · 300mA · 4-poliger Fehlerstromschutzschalter für Hutschiene

System pro M compact ABB F204-25/0,3 Fehlerstrom-Schutzschalter der Markenqualität von ABB. Mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

ABB 204A-25/0,3A FI-Schutzschalter 25A · 300mA · 4-polig

Die Fehlerstromschutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen gegen Erde. Einsatzgebiete von Fehlerstrom-Schutzschaltern sind der Haus-/Wohnungsbau, im Gewerbe oder in Schaltanlagen der Industrie.

Anschlussmöglichkeit

• Einspeisung: von oben oder unten
• Doppeltgerichtete Zylinderklemmen
• Klemmengröße vorn - oben / unten für Leitungen: 25 / 25 mm²
• Klemmengröße hinten - oben / unten für Leitungen / Phasenschienen: 10 / 10 mm²

Hier finden Sie die passende FI-Phasenschiene; FI-Schalter weiterer Hersteller in der Kategorie FI-Schutzschalter. Weitere Schaltgeräte wie Leitungsschutzschalter in großer Auswahl sind unter Verteilereinbau gelistet.

Daten ABB 204A-25/0,3A

• Hersteller: ABB
• Baureihe F200
• Typ: F204A-25/0,3
• Hersteller-Nr.: 2CSF204101R3250
• EAN/GTIN: 8012542783701
• Anzahl Pole: 4
• Neutralleiter: rechts
• Montageart: DIN-Schiene 35 mm
• Für Wechselfehlerströme und pulsierende Gleichfehlerströme
• Fehlerstromart: Typ A
• Bemessungsstrom: 25 A
• Bemessungsfehlerstrom: 0,3A (300mA)
• Bemessungsspannung Ue: 230 V AC
• Isolationsspannung Ui: 500 V AC
• Bemessungsfrequenz: 50 / 60 Hz
• Min/Max. Betriebsspannung der Prüfeinrichtung IEC: 110/254 V AC
• Max. Betriebsspannung der Prüfeinrichtung IΔn = 30 mA: 254 V AC
• Min/Max. Betriebsspannung der Prüfeinrichtung UL/CSA: 170/277 V AC
• Bemessungsfehlerschaltvermögen IΔm = Im: 1 kA
• Überlastschutz/Bemessungskurzschlussstrom Inc = IΔc: 10 kA
• Stoßstromfestigkeit: 250 A
• Schaltstellungsanzeige: Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Schaltspiele
• Lebensdauer mechanisch 20.000 Schaltspiele
• Berührungsschutz nach DIN VDE 0106 Teil 100
• Schaltstellenanzeige: ja
• Prüftaste: ja
• Entnahme aus Verbund: ja (ohne Einsatz von Werkzeug von unten)
• Zusatzeinrichtungen möglich: ja
• plombierbar in EIN-AUS-Position
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE
• Temperatur an der Einbaustelle: -25 °C...+55 °C
• Schutzart: IP20
