» Feuchtraum-Verteiler Set Aufputz 3-reihig ABB · Striebel & John online kaufen

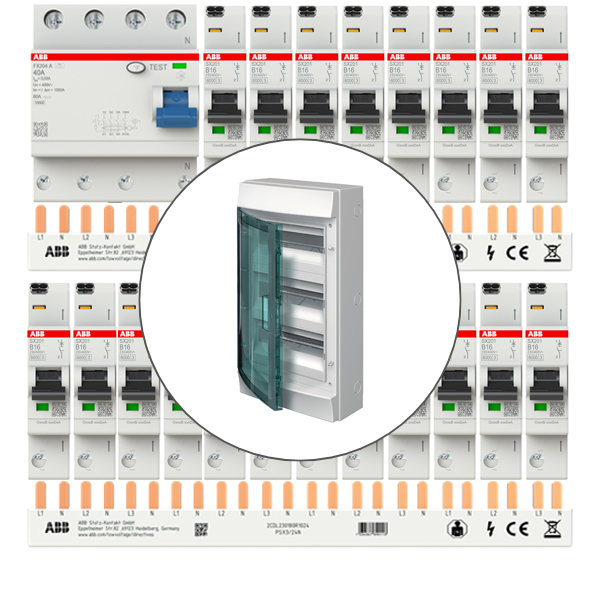

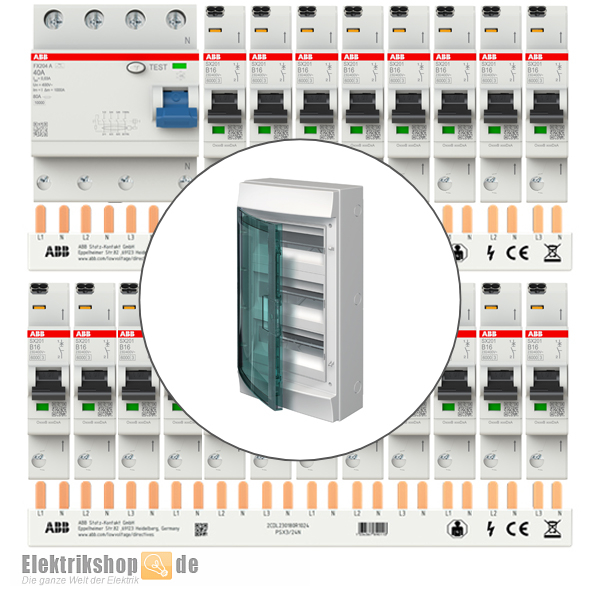

Feuchtraum-Verteiler Set Aufputz bestehend aus einem 3-reihigen AP-Verteiler 3x12 IP65 M65W336TN3 von Striebel & John und Einsätzen von ABB Flexline. Das Bundle beinhaltet 1x FI-Schutzschalter FX204 A-40/0,03, 20x Sicherungsautomaten ABB SX201-B16 - 1P und 2x Phasenschiene 3P+N PSX3/24N 3-phasig/N. Nicht vorverdrahtet und montiert!

Feuchtraum-Verteiler Set Aufputz 3-reihig ABB · Striebel & John

Lieferumfang

• 1x Feuchtraum Verteiler 3x12 IP65 M65W336TN3 Striebel und John
• 1x FI-Schutzschalter 40A/30mA 4polig FlexLine FX204 A-40/0,03 ABB
• 20x Leitungsschutzschalter B 16A 1-polig FlexLine SX201-B16 ABB
• 2x Verdrahtungsschiene 3P+N FlexLine PSX3/24N ABB

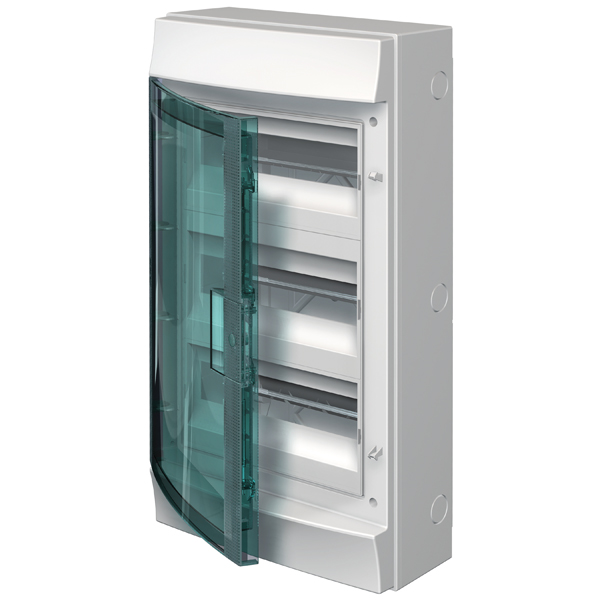

FR-Stromkreisverteiler Striebel und John M65W336TN3 in Aufputzausführung, 3-reihig, 3x12 PLE, Schutzart IP65. Gehäuse aus schlagfestem Kunststoff, Vorprägungen für metrische Kabeltüllen zur Leitungseinführungen oben und unten sowie seitlich zur Anreihung mehrerer Verteiler mit einem Verbindungsset (nicht im Lieferumpfang)..

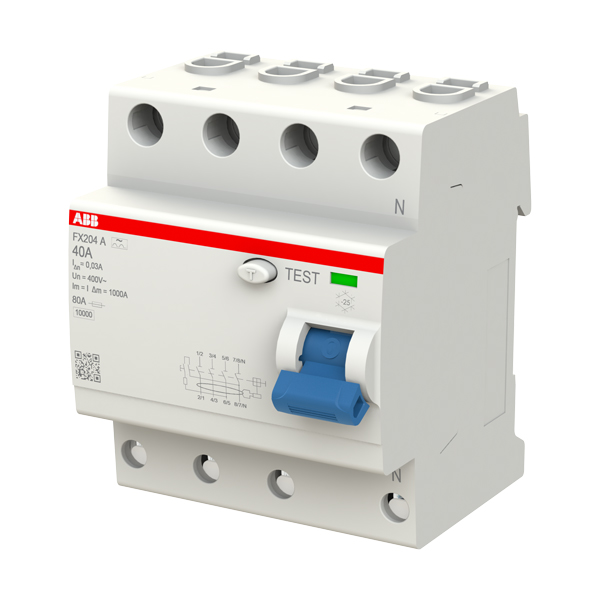

FI-Schutzschalter FlexLine ABB FX204 A-40/0,03 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

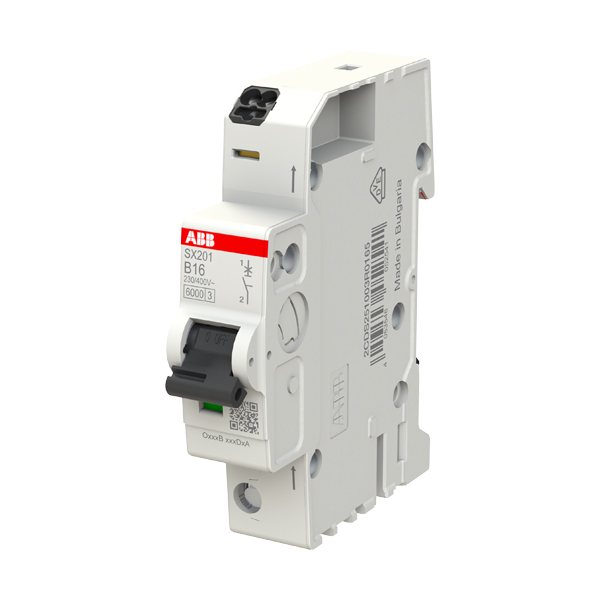

Leitungsschutzschalter FlexLine ABB SX201-B16 - 1P - B - 16 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik.

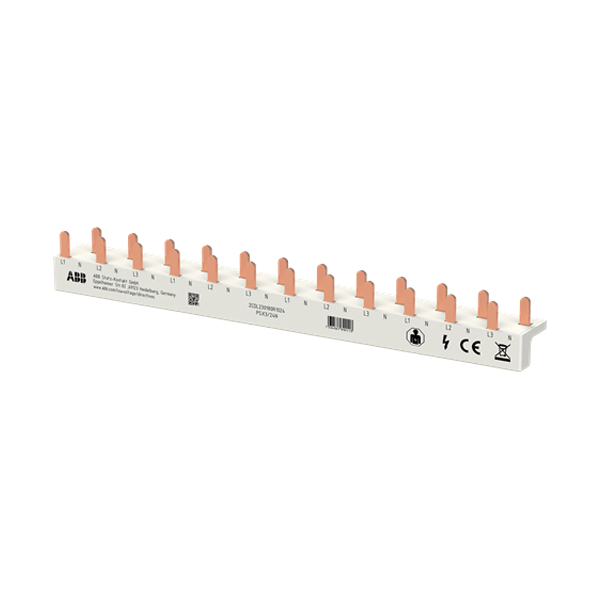

Verdrahtungsschiene ABB PSX3/24N 3-phasig für 4P FI-Schalter und Sicherungsautomaten aus dem System FlexLine. Die Phasenschiene kann universell verwendet werden für eine Automatenreihe mit 12 TE, mit oder ohne FI-Schalter!

Die 3. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.

Weitere Verteiler & Sicherungskästen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für Ihre Erweiterungen finden Sie in der Kategorie Verteilereinbau.

Daten Striebel John M65W336T

• Hersteller: Striebel & John
• Typ: M65W336TN3
• Hersteller-Nr.: 1SLM006500S1216
• EAN/GTIN: 8000126106978
• Baureihe: Mistral 65
• Produktgruppe: Feuchtraum-Verteiler
• Montageart: Aufputz
• Ausführung: 3-reihig
• DIN EN 60670-1/-24, VDE 0606-1/-24
• Schutzart: IP65
• Schutzklasse 2, schutzisoliert
• Material: Thermoplast
• bis 750 °C glühdrahtgeprüft
• Stoßfestigkeitsgrad: IK09
• Bemessungsstrom: bis 125 A
• Bemessungsbetriebsspannung: 400V AC
• Bemessungsisolationsspannung : 1000V AC - 1500V DC
• Maße (HxBxT): 600 x 320 x 155 mm
• Farbe: lichtgrau (RAL 7035)
• Farbe Tür: Petrol Blue (ähnlich RAL 5018)
• Platzeinheiten (PLE): 36

Daten ABB FX204A-40/0,03

• Hersteller: ABB
• Typ: FX204 A-40/0.03
• Hersteller-Nr.: 2CSF204165R1400
• EAN/GTIN: 8012542417255
• Produktreihe: FX200
• System FlexLine
• Anzahl Pole: 4
• Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
• Typ der Eingangsspannung: Wechselstrom
• Fehlerstromart: Typ A
• Bemessungsstrom (In): 40 A
• Bemessungsfehlerstrom: 0,03A (30mA)
• Bemessungsspannung Ur: 400 V AC
• Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
• Bemessungs-Isolationsspannung (UIch): 500 V
• Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
• Bemessungsausschaltvermögen Im: 1 kA
• Bemessungsfehlerschaltvermögen I∆m: 1 kA
• Bemessungs-Stoßfestigkeit (UKobold): 4 kV
• Dielektrische Prüfspannung: 2,5 kV
• Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
• Bemessungsfrequenz: 50 Hz
• Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
• Lebensdauer elektrisch: 10.000 Zyklen
• Lebensdauer mechanisch 20.000 Zyklen
• Position der neutralen Klemmen: rechts
• Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
• Prüftaste: ja
• Phasenschiene steckbar
• Überspannungskategorie: III, Trenneigenschaften
• Verschmutzungsgrad: 2
• Temperatur an der Einbaustelle: -25 °C...+55 °C
• Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
• Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
• Maße (BxHxT): 70 x 85 x 69 mm
• Einbautiefe: 69 mm
• Teilungseinheiten: 4 TE

Daten ABB SX201-B16

• Hersteller: ABB
• Typ: SX201-B16
• Hersteller Nr.: 2CDS251003R0165
• EAN/GTIN: 4053546052541
• Produktreihe: SX200
• System FlexLine
• Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
• Einspeisung: unten
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
• Bemessungsstrom: 16 A
• Polzahl: 1-polig
• Auslösecharakteristik: B
• Bemessungsbetriebsspannung(nach IEC 60898-1): 230 V AC
• Betriebsspannung: min 12 V AC / 12 V DC
• Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
• Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
• Bemessungsschaltvermögen: (AC) 6 kA
• Bemessungsfrequenz: 50 / 60 Hz
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Zubehör anbaubar: nein
• Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 13s - OFF)
• Mechanische Belastbarkeit: 20.000 Zyklen
• Breite in Teilungseinheiten: 1
• Maße (BxTxH): 17,6 x 69 x 85 mm
• Einbautiefe: 69 mm
• Betriebstemperatur: -25 ... +55 °C
• Schutzart (IP): IP20

Daten ABB PSX3/24N

• Hersteller: ABB
• Typ: PSX3/24N
• Hersteller-Nr.: 2CDL230180R1024
• EAN/GTIN: 4053546053821
• System FlexLine
• Anzahl der Phasen: 3
• Anzahl der Pole: 3+N
• Verbindungsart: Push-In
• Einbaulage: Unten
• Querschnitt: 10 mm²
• Länge: 214 mm
• Bemessungsdauerstrom Iu: 63 A
• Ausführung des elektrischen Anschlusses: Stift
• Anzahl der Pins: 24
• Bemessungs-Betriebsspannung: 400 V
• Anzahl der montierbaren Geräte: 12
• geeignet für Geräte mit N-Leiter: ja
• geeignet für Geräte mit Hilfsschalter: nein
