» ABB S-ARC1 B16 Brandschutzschalter - Brandschutzschalter (AFDD) · System pro M compact

S-ARC1 ABB Brandschutzschalter 6kA 1P+N B16 mit Sicherungsautomat von ABB. Beim Brandschutzschalter S-ARC1 bekommen Sie einen Brandschutzschalter (AFDD) mit integriertem Sicherungsautomat (MCB), der bei seinem Einsatz die Forderungen von DIN VDE 0100 420:2016-02 und Empfehlungen der IEC 0364-4-42 erfüllt. Mit nur zwei Teilungseinheiten passt die S-ARC1 Baureihe perfekt in das System pro M compact® von ABB. Brandschutzschalter reagieren auf Störlichtbögen in der Elektroinstallation. S-ARC1 bietet neben dem Überstromschutz des MCB zusätzlichen Schutz vor seriellen und parallelen Fehlerlichtbögen.

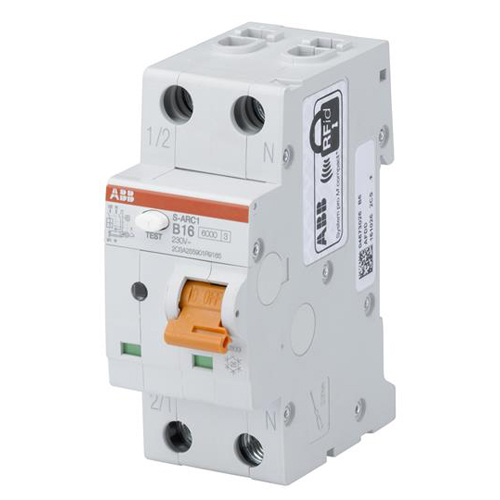

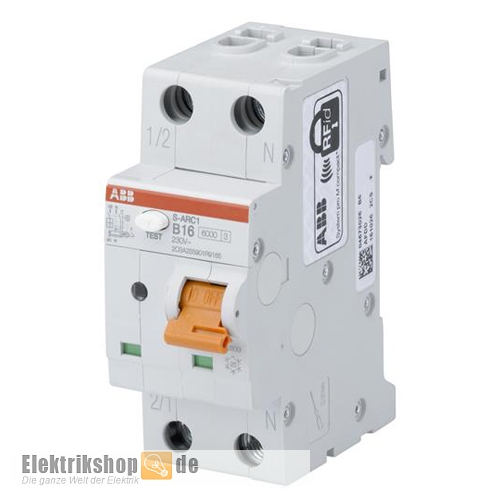

ABB S-ARC1 B16 Brandschutzschalter

Brandschutzschalter können viele Brandgefahren von der elektrischen Leitung bis hin zum Endgerät frühzeitig erkennen, die vorhandene Schutzlücke schließen und so Menschenleben, Gebäude und unwiederbringliche Werte schützen. Die S-ARC1-Reihe verfügt über LED zur einfachen Fehleranalyse.

Bietet Schutz vor:

• Überlast
• Kurzschluss
• Serielle Fehlerlichtbögen
• Parallele Fehlerlichtbögen
• Fehlerlichtbögen gegen Erde
• Überspannung (intern) für das Gerät

Anschlüsse

• Einspeisung: von oben oder unten
• anschließbarer Leiterquerschnitt für Leitungen (oben/unten): 25 mm²
• anschließbarer Leiterquerschnitt für Phasenschienen (oben/unten): 10 mm²

Hier finden Sie weitere Brandschutzschalter verschienener Hersteller.

Daten ABB S-ARC1 B16

• Hersteller: ABB Stotz
• Hersteller-Nr.: 2CSA255901R9165
• Typ: S-ARC1 B16
• EAN/GTIN: 8012542178033
• Produktgruppe: Brandschutzschalter
• Ausführung: 1P+N
• Position des N-Leiters: Rechts
• Schalthebel: ON-/OFF-Position plombierbar
• Prüftaste: weiß
• Schaltstellungsanzeige am Schalthebel: I ON / 0 OFF
• Schaltstellungsanzeige am Sichtfenster: rot ON / grün OFF
• LED zur Fehleranalyse: grünes/rotes Blinken
• Bemessungsstrom: 16 A
• Bemessungsspannung: 230 V AC
• Frequenz: 50 Hz
• Polzahl (gesamt): 2 (1P+N)
• Breite in Teilungseinheiten: 2
• Bemessungsschaltvermögen: 6.000 A
• Bemessungs-Grenzkurzschlussausschaltvermögen: 7,5 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen: 6 kA
• Bemessungsfehlerschaltvermögen: 6.000 A
• Bemessungsstoßspannungsfestigkei: 4 kV
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2
• Gerätelebensdauer: 20.000 Schaltspiele (mechanisch)
• Gerätelebensdauer: 10.000 Schaltspiele (elektrisch)
• Umgebungstemperatur -25 °C ... 55 °C
• Maße (HxBxT): 85 x 35 x 69 mm
• Schutzart: IP 20
