» ABB DS201A-B10/0,03 FI/LS-Schutzschalter 10A 30mA · RCBO FI/LS-Kombination

Kombination FI-Schalter/Leitungsschutzschalter ABB DS201A-B10/0,03 6kA, 1P+N, Typ A, B 10, 30mA. Der FI-/LS-Schalter bietet Schutz bei Kurzschluss und Überlast. Eine Entnahme aus dem Verbund ist möglich. Nachträglich können rechts am FI/LS-Schalter weitere Geräte (z.B. Hilfsschalter) angeschlossen werden.

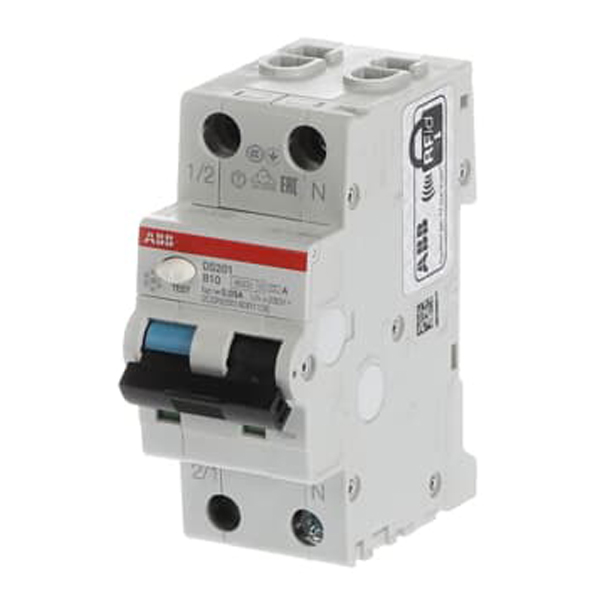

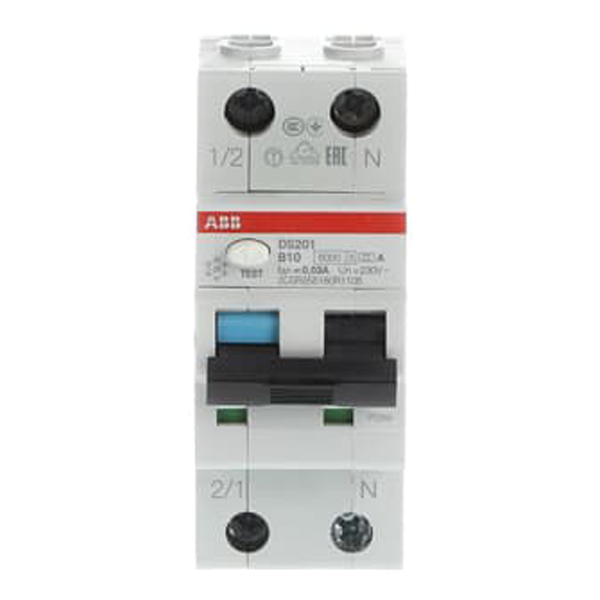

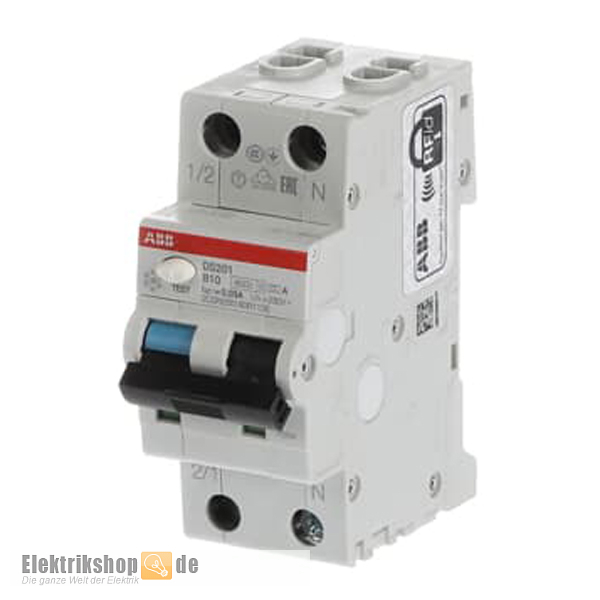

ABB DS201A-B10/0,03 FI/LS-Schutzschalter 10A 30mA

Die ABB FI-LS-Schalter bieten gleichzeitig Kurzschlussschutz, Überlastschutz sowie Zusatzschutz bzw. Fehlerschutz bei Schutzmaßnahmen zum Schutz gegen elektrischen Schlag und vorbeugenden Brandschutz. Sie ermöglichen ein hohes Maß an Selektivität, da jeweils nur der fehlerbehaftete Stromkreis abgeschalten wird. Einsätze gemäß VDE 0100-410 sind in Haushalt, Gewerbe und Industrie.

Weitere Automaten und Einbaugeräte finden Sie in der Kategorie Verteilereinbau, passende Elektroverteiler in der Kategorie Verteilungen.

Anschlüsse (Schraubklemme)

• Anschlussmöglichkeit Sammelschiene: 10 mm² / 10 mm²
• Anschlussquerschnitt feindrähtig und massiv: 25 mm² / 25 mm²
• Anschlussmöglichkeit mehrdrähtig 0.75 ... 25 mm²
• Anschlussmöglichkeit flexibel mit Aderendhülse 0.75 ... 16 mm²
• Anschlussmöglichkeit flexibel 0.75 ... 16 mm²

Daten ABB DS201A-B10/0,03

• Hersteller: ABB
• Typ: DS201A-B10/0,03
• Hersteller-Nr: 2CSR255180R1105
• EAN/GTIN: 8012542066118
• Artikelklasse: Kombination FI-Schalter/Leitungsschutzschalter
• Montage: DIN Schiene 35 mm gem. EN 60715
• Polzahl: 1P + N
• Position des N-Leiters: Rechts
• Fehlerstrom: Typ A
• Mitschaltender Neutralleiter: ja
• Bemessungsspannung (Ur): 230 V ~
• Bemessungsbetriebsspannung: 230 / 240 V AC
• Bemessungsisolationsspannung (Ui): 500V
• Betriebsspannung der Prüfeinrichtung (Ut): 170 ... 264 V
• Isolationsprüfspannung: 2 kV
• Primäre Bemessungs- Impulsfestigkeitsspannung: 4 kV
• Bemessungsfrequenz 50/60 Hz
• Bemessungsfehlerstrom: 30 mA
• Bemessungsstrom: 10 A
• Auslösecharakteristik: Typ B
• Bemessungsschaltvermögen (Icn): 6 kA
• Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): 10 kA
• bedingter Bemessungskurzschlussstrom (Inc): 10 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): 7.5 kA
• Energiebegrenzungsklasse 3
• Verschmutzungsgrad: 2
• Normen: IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21)
• Gerätelebensdauer: 10.000 Schaltspiele (elektrisch); 20.000 Schaltspiele (mechanisch)
• Einspeisung: oben/unten
• Auslöseanzeige: grün/rot = Schaltstellungsanzeige; blau = Fehlerstrom ausgelöst
• Zubehör anbaubar. ja
• Schutzart: Anschlussklemmen IP20, Gehäuse IP40
• Umgebungstemperatur -25 … +55°C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 85 x 35 x 69 mm
• Einbautiefe: 69 mm
