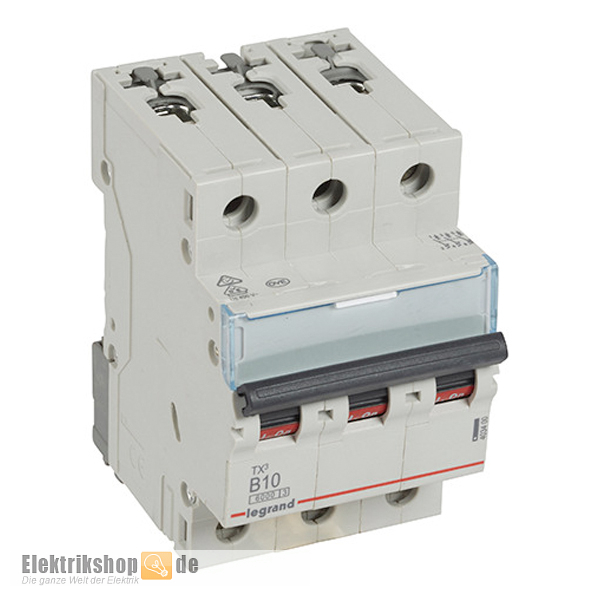

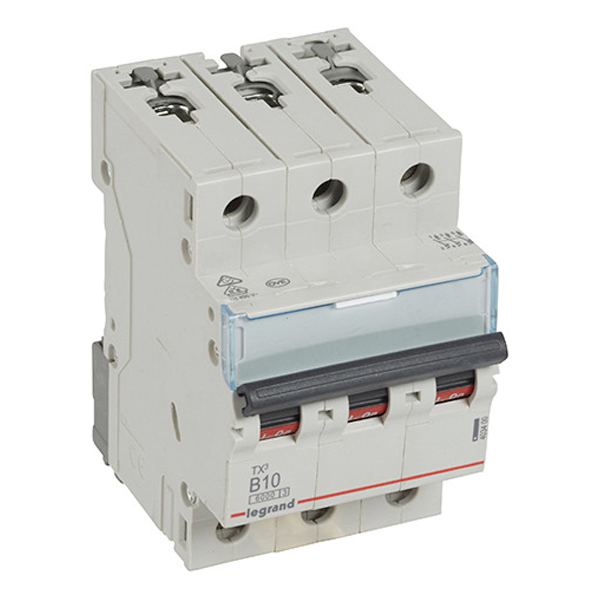

» Legrand 3B10 Leitungsschutzschalter 403400 TX³ B 10A 3-polig / Sicherungsautomat TX³ B10A 3polig

Legrand Sicherungsautomat 3B10, Leitungsschutzschalter TX³ 10A 3-polig 403400, B-Charakteristik für den Verteiler-Einbau. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung. Eine eindeutige Schaltstellungsanzeige rot/grün ist am Schalthebel. Mit Beschriftungsfenster und Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme. Stift- und Gabelkammschienen im unteren oder Stiftkammschienen im oberen Anschlussbereich bieten ein sicheres Anschließen und eine hohe Verbindungsqualität. LS-Schalter sind jeweils einzeln aus dem bestehenden verschienten Verbund entnehmbar.

Legrand 3B10 Leitungsschutzschalter 403400 TX³ B 10A 3-polig

COPYTRACER - Legrand setzt auf hohe Sicherheit gegen Produktfälscher. Eine einmalig vergebene Seriennummer auf den LS-Schaltern ist auf "www.legrand-copytracer.com" überprüfbar.
Alle wichtigen Informationen, wie Produktname, Auslösecharakteristik, Bemessungsstrom, Schaltvermögen, Energiebegrenzungsklasse, Bestellnummer stehen übersichtlich auf der Vorderseite.

Anschlussmöglichkeiten

• feindrähtig: 1 x 1,5 mm² bis 25 mm²; 2 x 1,5 mm² bis 10 mm²
• eindrähtig: 1 x 1,5 mm² bis 35 mm²; 2 x 1,5 mm² bis 16 mm²
• Empfehlung: max. 2 Anschlussdrähte gleichen Querschnitts

Weitere Legrand LS-Schalter mit unterschiedlichen Bemessungsströmen finden Sie in der Kategorie Legrand Leitungsschutzschalter, FI-Schalter unter Legrand FI-Schutzschalter und passende Verteiler für Aufputz und Unterputz in der Kategorie Verteilungen.

Daten Legrand 403400

• Hersteller: Legrand
• Baureihe: TX³
• Typ-Nr.: 403400
• EAN/GTIN: 3414970387509
• Bezeichnung: Leitungsschutzschalter / Sicherungsautomat
• Polzahl: 3-polig
• Anzahl der abgesicherten Pole: 3
• Schaltstellungsanzeige Rot/Grün am Schalthebel
• Bemessungsstrom: 10 A
• Auslösecharakteristik: B
• Bemessungsspannung: 400 V~
• Max. Betriebsspannung AC: 440 V~
• Min. Betriebsspannung AC: 12 V~
• Min. Betriebsspannung DC: 12 V⎓
• Bemessungsisolationsspannung Ui: 500 V~
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
• Spannungsart: AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsfrequenz: 50/60 Hz
• Mitschaltender Neutralleiter: nein
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Betriebstemperatur: -25 °C ... +70 °C
• Lebensdauer: mechanisch 20.000 Schaltspiele; 10.000 Schaltspiele unter Last cos phi = 0,9; 2.000 Schaltspiele bei Gleichstromlast
• Breite in Teilungseinheiten: 3
• Maße (HxBxT): 83 x 53,1 x 71,6 mm
• Einbautiefe: 44 mm
• Schutzart: IP20
• mit Beschriftungsfenster
