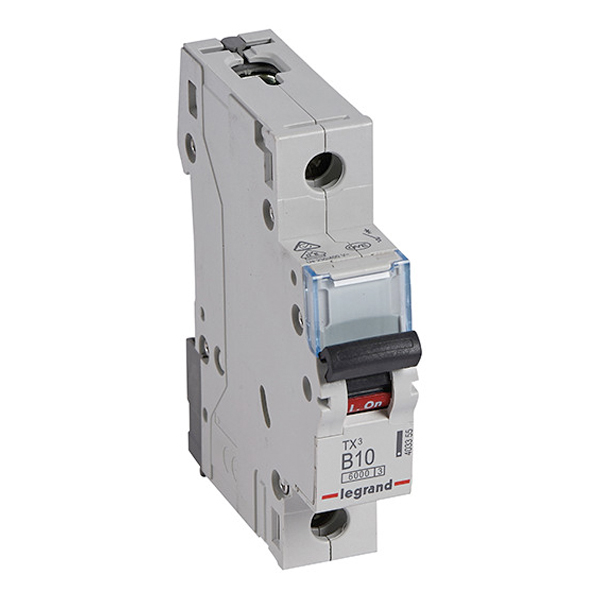

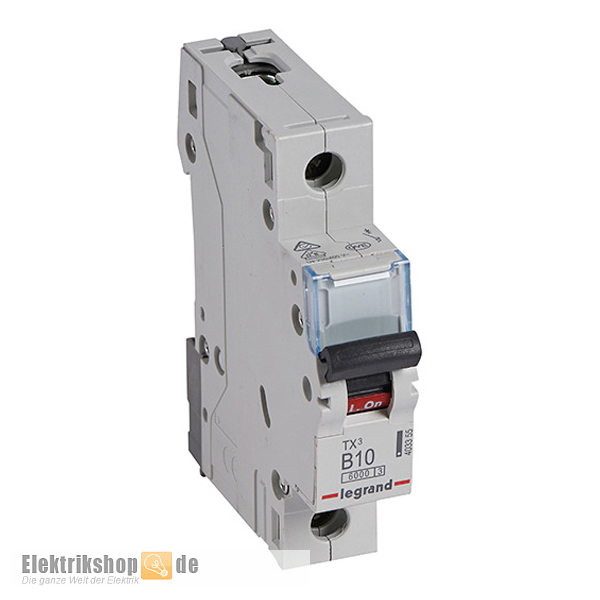

» Legrand 403355 1B10 Leitungsschutzschalter TX³ B 10A 1-polig / Sicherungsautomat TX³ B10A

Legrand 403355 B10 LS-Schalter, Leitungsschutzschalter TX³ 10A 1-polig, B-Charakteristik für den Verteiler-Einbau. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung. Eine eindeutige Schaltstellungsanzeige rot/grün ist am Schalthebel. Mit Beschriftungsfenster und Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme. Stift- und Gabelkammschienen im unteren oder Stiftkammschienen im oberen Anschlussbereich bieten ein sicheres Anschließen und eine hohe Verbindungsqualität. LS-Schalter sind jeweils einzeln aus dem bestehenden verschienten Verbund entnehmbar.

Legrand 403355 1B10 Leitungsschutzschalter TX³ B 10A 1-polig

COPYTRACER - Legrand setzt auf hohe Sicherheit gegen Produktfälscher. Eine einmalig vergebene Seriennummer auf den LS-Schaltern ist auf "www.legrand-copytracer.com" überprüfbar.
Alle wichtigen Informationen, wie Produktname, Auslösecharakteristik, Bemessungsstrom, Schaltvermögen, Energiebegrenzungsklasse, Bestellnummer stehen übersichtlich auf der Vorderseite.

Anschlussmöglichkeiten

• feindrähtig: 1 x 1,5 mm² bis 25 mm²; 2 x 1,5 mm² bis 10 mm²
• eindrähtig: 1 x 1,5 mm² bis 35 mm²; 2 x 1,5 mm² bis 16 mm²
• Empfehlung: max. 2 Anschlussdrähte gleichen Querschnitts

Weitere Legrand LS-Schalter mit unterschiedlichen Bemessungsströmen finden Sie in der Kategorie Legrand Leitungsschutzschalter, FI-Schalter unter Legrand FI-Schutzschalter und passende Verteiler für Aufputz und Unterputz in der Kategorie Verteilungen.

Daten Legrand 403355

• Hersteller: Legrand
• Baureihe: TX³
• Typ-Nr.: 403355
• EAN/GTIN: 3414970386243
• Bezeichnung: Leitungsschutzschalter / Sicherungsautomat
• Polzahl: 1-polig
• Anzahl der abgesicherten Pole: 1
• Schaltstellungsanzeige Rot/Grün am Schalthebel
• Bemessungsstrom: 10 A
• Auslösecharakteristik: B
• Bemessungsspannung: 230/400 V~
• Max. Betriebsspannung AC: 250/440 V~
• Max. Betriebsspannung DC: 80 V⎓
• Min. Betriebsspannung AC: 12 V~
• Min. Betriebsspannung DC: 12 V⎓
• Bemessungsisolationsspannung Ui: 500 V~
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6 kA
• Spannungsart: AC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsfrequenz: 50/60 Hz
• Mitschaltender Neutralleiter: nein
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Betriebstemperatur: -25 °C ... +70 °C
• Lebensdauer: mechanisch 20.000 Schaltspiele; 10.000 Schaltspiele unter Last cos phi = 0,9; 2.000 Schaltspiele bei Gleichstromlast
• Breite in Teilungseinheiten: 1
• Maße (HxBxT): 83 x 17,7 x 71,6 mm
• Einbautiefe: 44 mm
• Schutzart: IP20
• mit Beschriftungsfenster
