» Eltako S2U12DDX-UC Zeitschaltuhr digital 2-Kanal-Schaltuhr 1+1S · Verteiler Einbau

Zeitschaltuhr Eltako S2U12DDX-UC, 1TE (Teilungseinheit) breit, 2-Kanal-Schaltuhr mit 1+1 Schließer potenzialfrei. Reiheneinbaugerät für Montage auf Standard-Tragschiene 35 mm. Digital einstellbare 2-Kanal-Schaltuhr mit Astro-Funktion

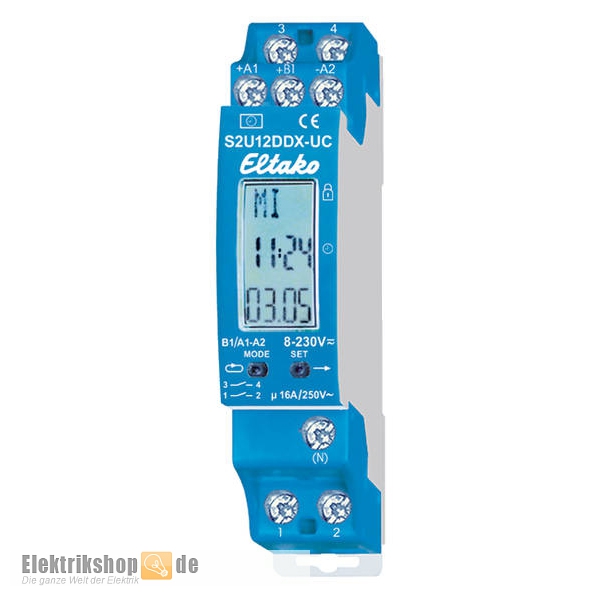

Eltako S2U12DDX-UC Zeitschaltuhr digital 2-Kanal-Schaltuhr 1+1S

Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage. Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (bei welcher ein Impuls von 2 Sekunden ausgelöst wird) belegt werden.

Weitere Schaltuhren verschiedener Hersteller finden Sie in der Kategorie Zeitschaltuhren, Automaten und Reiheneinbaugeräte in der Kategorie Verteilereinbau.

Lastarten*

• Glühlampen- und Halogenlampenlast: 2000 W
• Leuchtstoffl ampen mit KVG in DUO-Schaltung oder unkompensiert: 1000 VA
• Leuchtstoffl ampen mit KVG parallel kompensiert oder mit EVG: 500 VA
• Kompakt-Leuchtstoffl ampen mit EVG und Energiesparlampen ESL: 15x7W; 10x20W

Anschlussquerschnitt

• Maximaler Querschnitt eines Leiters (3er Klemme): 6 mm² (4 mm²)
• 2 Leiter gleichen Querschnitts (3er Klemme): 2,5 mm² (1,5 mm²)

Daten Eltako S2U12DDX-UC Zeitschaltuhr

• Hersteller: Eltako
• Typ: S2U12DDX-UC
• Hersteller-Nr.: 23200901
• EAN/GTIN: 4010312603208
• Zeitschaltuhr Digital 2-Kanal
• Kanäle: 2 (Schließer-Kontakte)
• Potenzialfreier Schaltkontakt: Ja
• Anzahl der Speicherplätze: 60
• Montageart: DIN-Schiene
• Programme: Astroprogramm, Wochenprogramm, Zufallsprogramm
• Automatische Sommer-/Winterzeitumstellung: Ja
• Handbedienung: Ja
• Kürzeste Schaltzeit Kanal 1: 1 min
• Kürzeste Schaltzeit Kanal 2: 1 min
• Gangreserve: 480 h
• Externer Tastereingang: Ja
• Versorgungsspannung: 8-250 V AC/DC
• Nennschaltstrom bei 250 V AC: 16 A
• Stand-by-Verlust: 0,03-0,4 Watt
• Lebensdauer bei Nennlast, cos φ = 1 bzw. Glühlampen 1000 W bei 100/h: >10⁵
• Lebensdauer bei Nennlast, cos φ = 0,6 bei 100/h: >4 x10⁴
• Breite: 18 mm (1 TE)
• Einbautiefe: 58 mm
• Temperatur an der Einbaustelle: -20°C...+50°C
• Schutzart: IP20

* Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden 15%, bis 2 Minuten 30%, bis 5 Minuten 60%.
