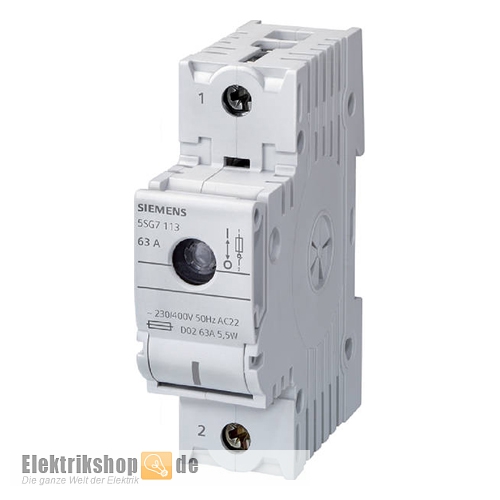

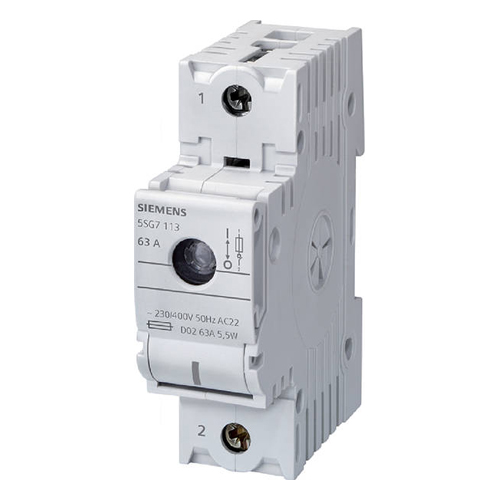

» Siemens 5SG7113 MINIZED-Lasttrennschalter 1-polig D02 NEOZED · für D 02 Sicherungen

Der Siemens 5SG7113 MINIZED Lasttrennschalter mit Sicherungen ist für NEOZED Sicherungseinsätze der Baugröße D02 bis 63 A ausgelegt. Die 1 polige Ausführung mit 230 V AC Bemessungsbetriebsspannung eignet sich für den zuverlässigen Schutz und die sichere Trennung elektrischer Stromkreise in Verteilungen, Unterverteilungen und Schaltschränken. Durch die kompakte Einschubtechnik mit Trennschalterhebel lässt sich der Sicherungseinsatz komfortabel einsetzen und entnehmen.

Siemens 5SG7113 MINIZED-Lasttrennschalter 1-polig D02 NEOZED

Der Siemens MINIZED Lasttrennschalter kombiniert eine kompakte Bauform mit hoher Betriebssicherheit. Der Berührungsschutz nach BGV A3, die Schutzart IP20 bei angeschlossenen Leitern sowie eine Bemessungsstoßspannungsfestigkeit von 6 kV unterstützen den sicheren Einsatz in Niederspannungsverteilungen. Mit einer Baubreite von nur 1,5 Teilungseinheiten benötigt der 1 polige Lasttrennschalter wenig Platz auf der Tragschiene.

• Für NEOZED D02: geeignet für Sicherungseinsätze von 20 A bis 63 A
• Kompakte Ausführung: 1 polig mit nur 1,5 Teilungseinheiten Baubreite
• Sicher und praktisch: Einschubtechnik, Trennschalterhebel und Berührungsschutz nach BGV A3

Für den Betrieb sind passende NEOZED Passeinsätze erforderlich. Passeinsätze und Sicherungseinsätze gehören nicht zum Lieferumfang und müssen separat bestellt werden. Bei Sicherungseinsätzen ab 35 A sind gemäß Siemens Ausführungen mit versilberten Kontaktkappen zu verwenden.

Passende D02 NEOZED Sicherungen finden Sie in der Kategorie Siemens D02. Weitere Einbaugeräte und Sicherungsmaterial für Ihre Elektroverteilung unter Verteilereinbau.

Daten Siemens 5SG7113

• Hersteller: Siemens
• Hersteller-Nr.: 5SG7113
• EAN/GTIN: 4001869319230
• Produktlinie: SENTRON
• Markenname: MINIZED
• Produktart: Lasttrennschalter mit Sicherungen
• Ausführung: 1 polig
• Sicherungssystem: NEOZED
• Baugröße des Sicherungssystems: D02
• Geeignet für NEOZED D02 Sicherungseinsätze: 20 A, 25 A, 32 A, 35 A, 40 A, 50 A und 63 A
• Bemessungsstrom: 63 A
• Bemessungsbetriebsspannung bei AC: 230 V
• Überspannungskategorie: IV
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Verlustleistung bei Bemessungsstrom und warmem Betriebszustand: 2,5 W je Pol
• Schutzart: IP20 bei angeschlossenen Leitern
• Berührungsschutz nach BGV A3: ja
• Plombierbar: ja
• Anschlussart: Schraubanschluss
• Anzugsdrehmoment Schraubanschluss: 2,5 bis 3 Nm
• Einbaulage: beliebig, vorzugsweise senkrecht
• Baubreite: 1,5 Teilungseinheiten
• Einschubtiefe: 70 mm
• Gesamtmaße H x B x T: 103,2 x 26,8 x 77 mm
• Nettogewicht: ca. 158 g
• NEOZED Passeinsätze erforderlich: ja
• Passeinsätze im Lieferumfang: nein
• Sicherungseinsätze im Lieferumfang: nein
• Hinweis: Sicherungseinsätze ab 35 A mit versilberten Kontaktkappen verwenden
• Normen: DIN VDE 0638, DIN EN 60947-3 (VDE 0660-107), IEC/EN 60947-3
