Mersen NH-Sicherungseinsatz 100A mit spannungsfreien Metallgrifflaschen und Kombinationskennmelder, nach DIN VDE 0636-2 Betriebsklasse gG.

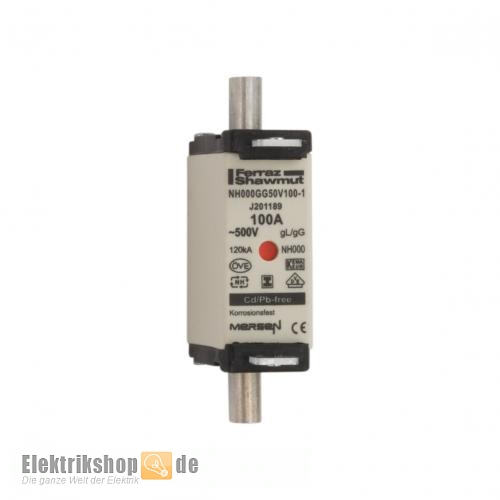

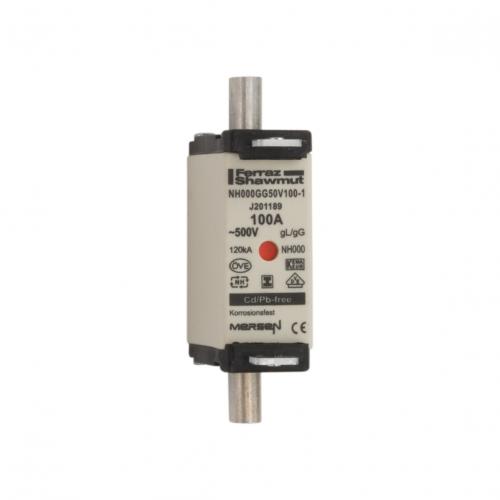

Mersen NH 100A Kombikennmelder NH000GG50V100-1

Mersen NH-Sicherungs-Einsätze der Betriebsklasse „gG“ werden zum Schutz von Leitungen eingesetzt sowie von Geräten und Anlagen. Unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom werden sicher abgeschalten. Sicherungs-Einsätze der Betriebsklasse „gG“ schützen elektrische Geräte und Anlagen ebenfalls vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Der Doppelkennmelder mit spannungsfreien und isolierten Metallgrifflaschen der Größe 000 werden in Hauptverteilungen bzw. Hausanschlusskästen verwendet.

Auslöseanzeigen Kombinationskennmelder

• Kennmelder: nach Auslösen der Sicherung ist der Kennmelder sichtbar
• Roter Kennmelder: signalisiert die Betriebsbereitschaft, nach Auslösen der Sicherung ist der rote Kennmelder nicht mehr sichtbar

Weitere Ausführungen in verschiedenen Größen und den passenden NH-Griff finden Sie in der Kategorie NH-Sicherungen.

Daten Mersen NH 100A

• Hersteller: Mersen
• Hersteller-Nr.: J201189
• Typ: NH000GG50V100-1
• EAN/GTIN: 4086500084135
• Produktgruppe: NH-Sicherung / Sicherungseinsatz
• Bemessungsstrom: 100 A
• Bemessungsspannung AC / DC(IEC): 500 V / 250 V
• Bemessungsleistungsabgabe: 7,5 W
• AAusschaltvermögen AC (IEC): 120 kA
• Ausschaltvermögen DC (IEC): 80 kA
• Einsetzbarkeit (Baugröße des Sicherungssystems gemäß DIN EN 60269-1): NH-00 und NH-000
• Einbaulage beliebig, vorzugsweise senkrecht
• Größe: 000/(00) ^*
• Betriebsklasse: gG (Ganzbereichs-Geräteschutz)
• Montageart: Klemme
• spannungsfreie Grifflaschen (SGL)
• Ausführung des Kennmelders: Doppelkennmelder / Kombikennmelder
• Ausführung mit Messerkontakten
• Material der Kontakte: Kupfer, versilbert
• Material des Sicherungs-Körpers: Keramik
• Maße (BxHxT): 20,8 x 78 x 52,6 mm
• Schutzart: IP20, mit angeschlossenen Leitern
• VDE 0636 Teil 201
• IEC 60269-1 und -2

^*NH-Sicherungseinsätze der Baugröße 000 sind immer auch in 00 einsetzbar und technisch identisch. Die Baubreite der Größe 000 ist etwas geringer, dadurch entstehen keine Nachteile.
